Il cilindro della tavola di guida a basso profilo SOLH MGF è completamente intercambiabile con le controparti SMC corrispondenti. Progettato con un manicotto di guida concentrico di grande diametro integrato, rompe la limitazione direzionale dei tradizionali cilindri a doppio stelo di guida e offre prestazioni antideflessione uniformi a 360° contro carichi eccentrici. L'altezza complessiva di installazione è ridotta del 15%~20% rispetto alla serie MGQ per un layout compatto ultrapiatto. Alesaggi disponibili: φ40, φ63, φ100 mm con corse brevi standard da 30 mm a 100 mm, ottimizzate per operazioni gravose a corsa breve. I perni antirotazione integrati forniscono una coppia consentita estremamente elevata fino a 409 N·m per il modello φ100, stabile sotto forza eccentrica da tutte le direzioni senza inceppamenti o spostamenti, con precisione antirotazione di picco di ±0,05°. È supportato il montaggio bidirezionale dall'alto e dal basso; Le scanalature a T su tre lati del corpo consentono l'installazione dell'interruttore magnetico su quattro lati. Sono dotati di tamponi in gomma a doppia estremità standard e funzionamento esente da manutenzione senza olio. La versione pulita a bassa polvere con 10 prefissi soddisfa i severi requisiti delle officine di semiconduttori, elettronica 3C e mediche. Circa il 15% più leggero rispetto alle strutture convenzionali, è ampiamente utilizzato per il sollevamento di pezzi, l'espulsione di maschere, il ribaltamento di indicizzazione delle stazioni e la spinta per carichi pesanti a breve distanza, essendo l'attuatore pneumatico compatto ideale che richiede anti-deflessione omnidirezionale ed elevata capacità di coppia all'interno di uno spazio di installazione limitato.

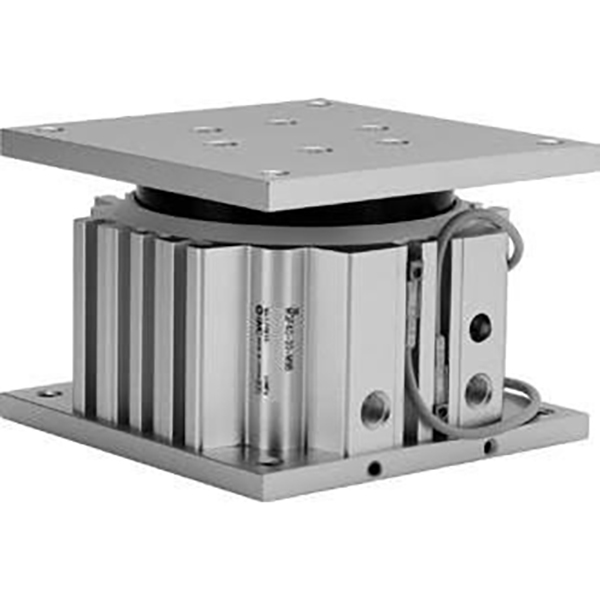

Cilindro con tavola guida serie MGF | Cilindro pneumatico ad alta antideflessione a basso profilo
Marca: SOLH di Riche Technology
Panoramica del prodotto e caratteristiche strutturali principali
La serie SOLH MGF è un cilindro con tavola di guida a basso profilo caratterizzato da un'ampia struttura con manicotto di guida concentrico e capacità di carico antideflessione uniforme a 360°. Coprendo alesaggi di φ40 mm, φ63 mm e φ100 mm con corse brevi standard che vanno da 30 mm a 100 mm, questo cilindro adotta un design ultrasottile a bassa altezza e supporta il montaggio in doppia direzione superiore e inferiore. Offre eccellenti prestazioni di carico antieccentrico e capacità antirotazione di alta precisione, perfettamente adatto per condizioni di lavoro con carichi pesanti a corsa breve come sollevamento di pezzi, posizionamento preciso, rotazione di stazioni e spinta per carichi pesanti, fungendo da soluzione pneumatica preferita per apparecchiature automatizzate compatte.
Principali vantaggi strutturali
•Profilo ultrabasso e altezza ridotta al minimo: L'altezza di installazione complessiva è inferiore del 15–20% rispetto alla serie MGQ, realizzando un corpo ultrasottile per adattarsi al layout delle apparecchiature altamente compatto. La sostituzione della tradizionale struttura a doppia asta di guida con un manicotto di guida concentrico di grande diametro riduce il peso complessivo di circa il 15% e fornisce prestazioni anti-deflessione omnidirezionali costanti a 360° senza sensibilità direzionale.
•Potente carico anti-eccentrico ed elevata rigidità: L'ampio manicotto di guida integrato e la struttura del perno antirotazione incorporata conferiscono al cilindro una coppia ammissibile estremamente elevata, che arriva fino a 409 N·m per il modello φ100 mm. Sopporta stabilmente carichi eccentrici da qualsiasi direzione a 360° senza deflessioni o inceppamenti. L'accuratezza antirotazione ad alta precisione garantisce un posizionamento ripetuto stabile: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).
•Montaggio flessibile e disposizione delle tubazioni: Adotta un innovativo design di montaggio bidirezionale superiore e inferiore, consentendo l'installazione fissa su entrambe le superfici superiore e inferiore per adattarsi al sollevamento orizzontale, alla pressatura verticale e agli scenari di lavoro multidirezionali. Dotati di design con scanalatura a T su quattro lati (tre lati disponibili esclusa la superficie della tubazione), gli interruttori magnetici possono essere installati su quattro lati per un rilevamento flessibile della corsa multiposizione.
•Design durevole e a bassa manutenzione: La struttura alternativa a doppio effetto con tamponi in gomma a doppia estremità riduce efficacemente l'impatto del movimento e il rumore di funzionamento, prolungando la durata del cilindro e delle apparecchiature periferiche. Il design senza olio e senza manutenzione supporta il funzionamento in ambienti puliti e riduce notevolmente i costi di manutenzione giornaliera.
Regole complete per la denominazione dei modelli
Esempi di modelli: MGF63-50-M9BW | 10-MGF40-30-Y59B
Segmento di codice
Specifica Significato
MGF
Codice serie: Cilindro con tavola guida a basso profilo
Modello opzionale di interruttore magnetico per il rilevamento della posizione
10- (Prefisso)
Serie pulita a bassa polvere, adatta per ambienti di lavoro ad alta pulizia
Esempi di riferimenti ordine standard
•MGF40-30: alesaggio 40 mm, corsa 30 mm, tipo standard senza interruttore magnetico
•MGF63-75-2S: alesaggio 63 mm, corsa 75 mm, doppi interruttori magnetici per rilevamento a doppia posizione
•10-MGF100-100-Y59B: alesaggio 100 mm, corsa 100 mm, serie pulita a basso contenuto di polvere con interruttore magnetico Y59B
Parametri tecnici fondamentali standard
(Condizioni di test standard: temperatura normale 20 ℃, pressione nominale 0,5 MPa)
1. Specifiche generali delle prestazioni
•Modalità operativa: Movimento alternativo a doppio effetto
•Intervallo di pressione di esercizio: 0,1~1,0MPa; Pressione di prova: 1,5 MPa
•Temperatura ambiente: -10℃~60℃ (ambiente privo di ghiaccio)
•Velocità operativa del pistone: 50~500mm/s
•Modalità buffer: Tampone in gomma a doppia estremità per la riduzione dell'impatto e l'eliminazione del rumore
•Modalità di lubrificazione: Funzionamento senza olio e senza manutenzione, compatibile con officine pulite
2. Dati teorici sulla spinta (Unità: N)
Diametro (mm)
Spinta teorica (N)
40
628
63
1559
100
3927
3. Dati sulla coppia consentita (100 mm/s, unità: N·m)
Diametro (mm)
Coppia ammissibile (N·m)
40
110
63
222
100
409
4. Dati sul peso del prodotto (corsa da 50 mm, unità: kg)
Diametro (mm)
Peso (kg)
40
3.5
63
7.2
100
15.0
Scenari applicativi tipici
•Stazioni di sollevamento e posizionamento: Ideale per il sollevamento dei pezzi in linea di produzione, il posizionamento dei pallet e l'espulsione delle maschere. La struttura della guida ad alta rigidità garantisce un funzionamento stabile in condizioni di carico pesante a corsa breve senza deviazione di posizione.
•Svolta della stazione e cambio di direzione: Adatto per la rotazione della piastra indicizzata, il ribaltamento del pezzo di 90° e i processi di cambio di direzione automatizzati. L'elevatissima precisione antirotazione garantisce una precisione costante di lavorazione e assemblaggio.
•Traduzione intensiva a breve distanza: Perfetto per la spinta/trazione di carichi pesanti a corsa breve e per la guida di carichi eccentrici in direzione arbitraria a 360°. La capacità antideflessione omnidirezionale uniforme risolve la limitazione direzionale dei tradizionali cilindri a doppio stelo guida.
•Attrezzatura automatizzata ad alta pulizia: Il design senza olio e a basso contenuto di polvere si adatta agli ambienti di lavoro severi di semiconduttori, elettronica 3C e apparecchiature mediche, soddisfacendo gli standard di produzione puliti dell'officina con bassi requisiti di manutenzione.
Confronto delle differenze core tra MGF e MGQ
Elemento di confronto
MGF (cilindro tavola guida)
MGQ (cilindro con stelo guidato sottile)
Struttura della guida
Manicotto guida concentrico di grandi dimensioni (antideflessione uniforme a 360°)
Doppia asta di guida (resistenza al carico sensibile alla direzione)
Altezza di installazione
Ultra-basso (15-20% inferiore a MGQ)
Basso profilo
Precisione antirotazione
Superiore (±0,05°~±0,08°)
±0,04°~±0,10°
Coppia consentita
Ultra-grande (max 409 N·m)
Medio
Gamma di colpi
30–100 mm (corsa breve dedicata)
25–250 mm (corsa medio-corta)
Metodo di montaggio
Montaggio bidirezionale superiore e inferiore
Montaggio in una sola direzione
Guida alla selezione rapida in tre passaggi
1. Selezione della dimensione del foro: Selezionare il foro appropriato in base al carico di lavoro effettivo. Garantire la spinta teorica ≥ carico effettivo × 1,5. Dare priorità a dimensioni del foro più grandi per condizioni di lavoro con carico eccentrico per migliorare la stabilità e le prestazioni anti-deflessione.
2. Selezione del tratto: Le opzioni di corsa standard sono 30 mm, 50 mm, 75 mm e 100 mm. Preferire la serie MGF per tutte le applicazioni a corsa breve (≤100 mm) che richiedono basso profilo ed elevata capacità antieccentrica.
3. Selezione della configurazione
○Rilevamento della corsa a doppia posizione: seleziona la configurazione del doppio interruttore magnetico 2S per un accurato monitoraggio del posizionamento end-to-end.
○Ambiente ad elevata pulizia: scegli la serie pulita a basso contenuto di polvere con 10 prefissi per adattarti agli scenari di apparecchiature di precisione mediche, elettroniche e semiconduttori.
Riassunto di una frase
Il cilindro con tavola di guida a basso profilo della serie SOLH MGF è caratterizzato da un'altezza di installazione ultrasottile, capacità di carico antideflessione uniforme a 360°, ampia coppia consentita e flessibilità di montaggio bidirezionale, fungendo da soluzione pneumatica ottimale per carichi pesanti a corsa breve per apparecchiature di automazione di precisione compatte.
