Cilindro con stelo guidato sottile e compatto serie MGP | Cilindro pneumatico antirotazione ad alta rigidità

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali

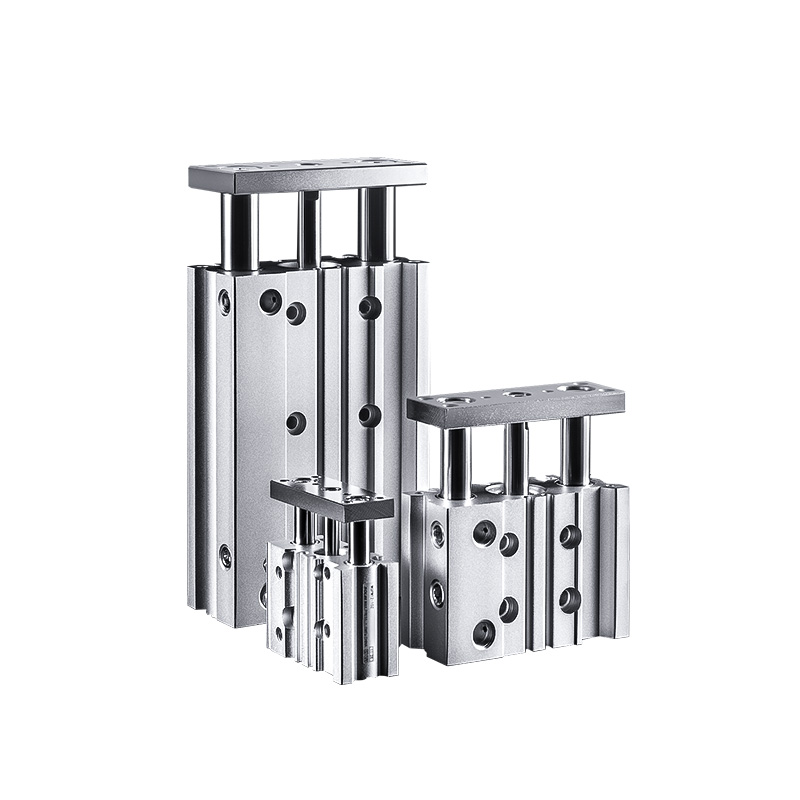

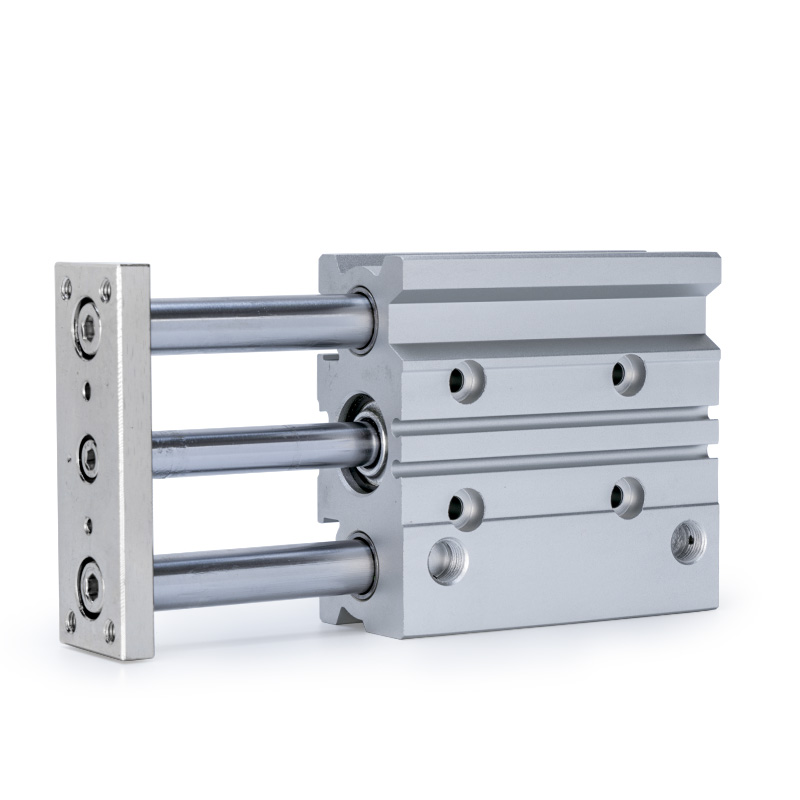

     La serie SOLH MGP è un cilindro a doppio stelo guida di tipo sottile e ad alta rigidità che integra un corpo cilindro, steli a doppia guida e cuscinetti di precisione. Dotato di prestazioni antitorsione integrate e forte resistenza al carico laterale, non richiede alcun meccanismo di guida esterno. Con un corpo piatto ultrasottile e un design leggero (peso ridotto del 17%~24% rispetto ai cilindri convenzionali), si adatta perfettamente ai layout di automazione compatti per scenari di pressatura, posizionamento, sollevamento e trasferimento di pezzi. Tre tipi di cuscinetti intercambiabili coprono condizioni di lavoro pesanti, ad alta velocità e di altissima precisione, realizzando soluzioni di guida lineare universali a tutto campo.

Principali vantaggi strutturali

• Design coassiale con doppia asta di guida: Il pistone e le doppie aste di guida adottano un layout coassiale integrato per garantire il funzionamento sincrono, eliminando efficacemente la deflessione e la torsione durante il movimento e migliorando notevolmente la rigidità e la stabilità complessive.

• Buffer multitipo opzionale: Tamponi in gomma standard a doppia estremità per un funzionamento stabile convenzionale; Tampone a cuscino d'aria opzionale (tipo AZ, disponibile per alesaggio ≥ 20 mm) per eliminare l'impatto rigido durante il movimento ciclico ad alta velocità e con carichi pesanti.

• Corpo leggero ultrasottile: La struttura piatta e sottile ottimizzata consente di risparmiare spazio di installazione e ridurre il peso complessivo dell'apparecchiatura, adatta per la progettazione di apparecchiature automatizzate compatte altamente integrate.

• Scanalatura magnetica incorporata: Scanalatura riservata dell'asta di guida per l'installazione diretta dell'interruttore magnetico senza staffe aggiuntive, consentendo una configurazione semplice e ordinata del feedback del segnale di posizione.

Tre sottoserie principali (classificazione dei cuscinetti e base di selezione delle chiavi)

     La serie MGP è divisa in tre sottomodelli basati su strutture portanti interne, che coprono scenari ad alta velocità a basso attrito, carichi pesanti resistenti all'usura e ultraprecisione a gioco zero, che costituisce la base principale per la selezione rapida del modello.

Regole complete per la denominazione dei modelli

Esempio di modello: MGPM20-50Z-M9B

1.Definizione del segmento di codice

• Codice serie: MGP + suffisso cuscinetto (M/L/A), che rappresenta un cilindro a doppio stelo guidato di tipo sottile con diverse configurazioni di cuscinetti

• Dimensione del foro: 12/16/20/25/32/40/50/63/80/100 (mm, specifiche standard industriali complete)

• Lunghezza della corsa: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (gamma corsa completa standard)

• Configurazione buffer e anello magnetico

￮ Z: Tipo standard, tampone in gomma a doppia estremità + anello magnetico incorporato, compatibile con l'installazione di interruttori magnetici

￮ AZ: Tipo con buffer a cuscino d'aria (solo per foro ≥ 20 mm), resiste efficacemente agli urti durante il funzionamento ad alta velocità e con carichi pesanti

￮ Nessun suffisso: Senza anello magnetico, non è possibile installare l'interruttore magnetico

• Interruttore magnetico: M9B, A93, D-M9N e altri modelli opzionali, installati direttamente nelle scanalature dell'asta di guida senza staffe di montaggio

2. Esempi di ordini tipici

• MGPM20-50Z: alesaggio 20 mm, corsa 50 mm, cuscinetto scorrevole, tampone in gomma standard con anello magnetico

• MGPL25-100Z-A93: alesaggio 25 mm, corsa 100 mm, tipo ad alta velocità con cuscinetto a sfere, con interruttore magnetico A93

• MGPA32-75AZ: alesaggio da 32 mm, corsa da 75 mm, cuscinetto ad alta precisione, buffer a cuscino d'aria per un funzionamento anti-impatto ad alta precisione

Parametri tecnici fondamentali generali

(Condizioni di prova standard: temperatura normale 20 ℃, pressione di esercizio nominale)

• Modalità operativa: Movimento alternativo a doppio effetto

• Intervallo di pressione di esercizio: 0,12~1,0 MPa; Pressione iniziale minima: 0,1 MPa

• Pressione di prova: 1,5MPa

• Temperatura ambiente: -10℃~60℃ (è richiesto un ambiente privo di ghiaccio)

• Velocità operativa: 50~500 mm/s (MGPL massimo 500 mm/s; MGPM/MGPA massimo 400 mm/s)

• Modalità buffer: Tampone in gomma standard a doppia estremità; Tampone a cuscino d'aria opzionale per foro 20~100 mm

• Precisione antirotazione: mg/min ±0,05~0,07 mm; MGPL±0,03~0,05 mm; MGPA±0,01 mm

Specifiche delle dimensioni della porta

• Foro 12/16 mm: M5×0,8

• Foro 20/25/32 mm: PT1/8

• Foro 40/50mm: PT1/4

• Alesaggio 63/80/100mm: PT3/8

Dati teorici di spinta e tensione (@0.5MPa, Unità: N)

Linee guida per la selezione rapida di una frase

1. Selezione del modello di cuscinetto: Scegli MGPM per ambienti con carichi pesanti, resistenti all'usura e polverosi; scegli MGPL per cicli ad alta velocità, basso attrito e frequenti; scegli MGPA per il posizionamento ultrapreciso e le esigenze di precisione ad alta ripetibilità.

2. Configurazione dell'anello magnetico: selezionare il suffisso Z per le apparecchiature che richiedono il rilevamento della posizione e il feedback del segnale; scegliere il tipo base diverso da Z se non è necessaria alcuna funzione di commutazione.

3. Selezione della modalità buffer: Adotta il buffer d'aria AZ per condizioni di lavoro ad alta velocità, corsa lunga e grande impatto; il tampone in gomma standard è applicabile per scenari generali convenzionali.

4. Corrispondenza alesaggio e corsa: Selezionare la dimensione del foro appropriata in base ai requisiti di carico e spinta effettivi; la gamma di corse standard è compresa tra 5 e 300 mm per soddisfare la maggior parte delle esigenze di automazione industriale.

Scenari applicativi tipici

• Automazione Elettronica: posizionamento scheda PCB, pressatura componenti, sollevamento micromoduli e assemblaggio preciso di parti elettroniche.

• Apparecchiature per il rilevamento di precisione: Sollevamento della sonda di rilevamento, posizionamento e bloccaggio del pezzo, montaggio e calibrazione ad alta precisione.

• Macchinari per imballaggio e logistica: Trasferimento del pezzo a breve distanza, sollevamento e posizionamento del materiale, azione di alimentazione alternativa stabile.

• Automazione industriale generale: Apparecchiature compatte che limitano il posizionamento, la pressatura ausiliaria dello stampaggio, il funzionamento ciclico per carichi pesanti a bassa velocità in officine polverose.

Riassunto di una frase

     Il cilindro con stelo di guida compatto e sottile della serie SOLH MGP integra tre configurazioni di cuscinetti per coprire scenari di carichi pesanti, ad alta velocità e di ultra precisione, caratterizzati da elevata rigidità, forte resistenza al carico laterale e design salvaspazio, fungendo da cilindro di guida lineare universale a doppia guida più versatile per l'automazione industriale.
