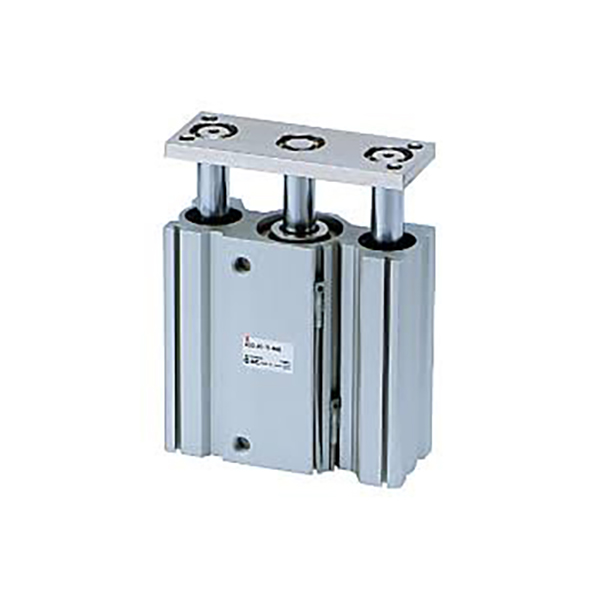

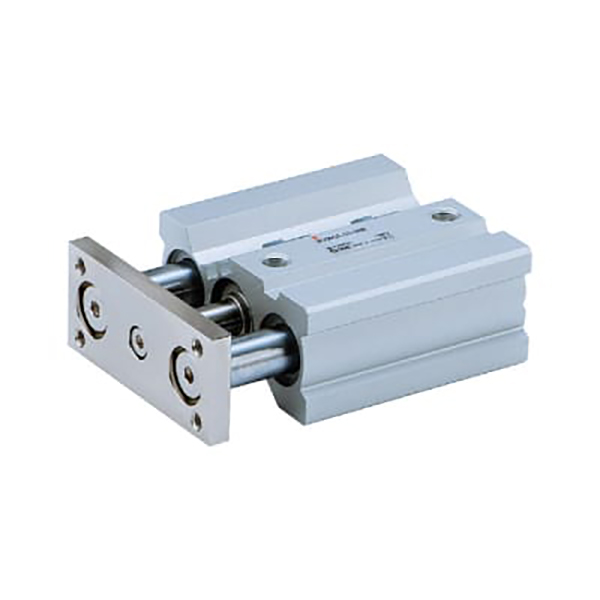

Cilindro compatto con stelo guidato serie MGQ

Cilindro con stelo guidato sottile e compatto serie MGQ | Cilindro pneumatico antirotazione ad alta rigidità

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali principali

     La serie SOLH MGQ è un sottile cilindro con stelo guidato integrato progettato per stazioni di automazione con vincoli di spazio. Adottando una struttura dell'asta di guida integrata ultrasottile, offre un'eccezionale resistenza al carico laterale e prestazioni antirotazione di alta precisione. Coprendo una gamma di fori completi da φ12 mm a φ100 mm, la serie fornisce due configurazioni di cuscinetti principali: cuscinetto a scorrimento MGQM e cuscinetto a sfere MGQL. È ampiamente utilizzato per scenari precisi di spinta, sollevamento, arresto e posizionamento del pezzo che richiedono un'installazione compatta, una guida rigida e un funzionamento senza deflessione.

Principali vantaggi strutturali

• Corpo integrato ultrasottile: Gli steli di guida e il corpo del cilindro sono stampati integralmente, riducendo lo spessore complessivo del 50% rispetto ai tradizionali cilindri con stelo di guida. È la scelta ottimale per apparecchiature dal design estremamente compatto e layout di installazione con spazio limitato.

• Struttura ad alta rigidità a doppia guida: Il supporto simmetrico dell'asta a doppia guida migliora notevolmente la resistenza al carico laterale, con una capacità di carico laterale più del doppio di quella dei normali cilindri stopper. Resiste efficacemente alla flessione e alla torsione, adattandosi al carico eccentrico e alle condizioni di lavoro d'urto.

• Precisione antirotazione leader della categoria: Il tipo con cuscinetto a sfere MGQL raggiunge una precisione antirotazione ultraelevata di ±0,04°~±0,08° (precisione maggiore con foro più grande); Il tipo con cuscinetto a scorrimento MGQM offre una precisione di posizionamento stabile di ±0,05°~±0,10°, soddisfacendo le diverse esigenze di posizionamento di precisione.

• Configurazione a doppio cuscinetto per scenari completi: Cuscinetti radenti (MGQM) per ambienti gravosi, polverosi e difficili a basso costo; cuscinetto a sfere (MGQL) per movimenti ultra fluidi a basso attrito e ciclismo preciso ad alta frequenza.

• Configurazione premium standard: Anello magnetico integrato per compatibilità con interruttore magnetico, tamponi in gomma a doppia estremità per un funzionamento stabile e design senza olio esente da manutenzione, adatto per ambienti industriali puliti.

• Specifiche standard complete: Alesaggi completi da φ12 mm a φ100 mm, con corsa standard compresa tra 25 mm e 250 mm, che copre la maggior parte degli scenari di guida di automazione di carichi medi e grandi.

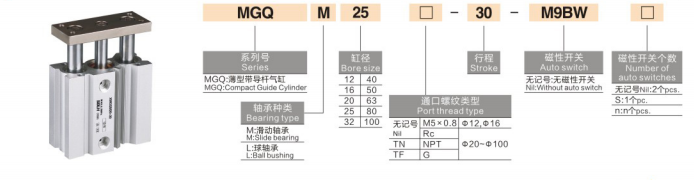

Regole complete per la denominazione dei modelli

Esempio di modello: MGQM32-50-M9BW-XB6

Esempi di riferimenti ordine standard

• MGQM25-30: alesaggio 25 mm, corsa 30 mm, tipo standard con cuscinetti a scorrimento

• MGQL40-75-2M9B: alesaggio 40 mm, corsa 75 mm, tipo con cuscinetto a sfera con doppi interruttori magnetici

• MGQM50-100-XB6: alesaggio 50 mm, corsa 100 mm, modello con cuscinetto scorrevole resistente alle alte temperature

Parametri tecnici fondamentali standard

(Condizioni di test standard: temperatura normale 20 ℃, pressione nominale 0,5 MPa)

1. Parametri generali delle prestazioni

• Intervallo di pressione di esercizio: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Temperatura ambiente: -10℃~60℃ (ambiente convenzionale privo di ghiaccio); -10℃~150℃ (versione per alte temperature XB6)

• Velocità operativa del pistone: 50~500mm/s (φ12~63); 50~400 mm/s (foro grande φ80/100)

• Modalità buffer: Tampone in gomma standard a doppia estremità; Tampone a cuscino d'aria opzionale per condizioni di lavoro ad alto impatto

• Modalità di lubrificazione: Funzionamento senza olio e senza manutenzione, adatto per officine pulite

2. Dati di spinta teorici (@0.5MPa, Unità: N)

3. Dati sul peso del prodotto (corsa da 50 mm, unità: kg)

Confronto della selezione dei core MGQM e MGQL

Metodi di montaggio e scenari applicativi tipici

1. Design flessibile a montaggio multiplo

• Montaggio diretto sul corpo: Fori per viti riservati sulle superfici superiore, inferiore e laterale per il fissaggio diretto; i modelli superiori a φ32 mm sono dotati di scanalature per interruttori su 4 lati per l'installazione di interruttori magnetici omnidirezionali, consentendo un rapido montaggio e manutenzione.

• Montaggio ausiliario opzionale: Sono disponibili accessori per flangia (F) e piedino (L), che supportano la disposizione multiangolo orizzontale e verticale per adattarsi ai diversi design strutturali delle apparecchiature.

2. Principali applicazioni industriali

• Automazione della linea di trasporto: Arresto pezzo, posizionamento pallet e sollevamento materiale; la forte resistenza agli urti impedisce lo spostamento del pezzo durante il trasporto e la limitazione ad alta velocità.

• Elaborazione elettronica di precisione 3C: espulsione pin PCB, posizionamento crimpatura terminali e traslazione leggera del pezzo; l'elevata precisione antirotazione garantisce un assemblaggio di precisione senza deflessione.

• Macchine per l'imballaggio: Azionamento del deflettore del materiale, commutazione del cancello del silo e spinta del materiale a breve distanza; il corpo ultrasottile si adatta perfettamente al layout compatto delle apparecchiature di imballaggio.

• Automazione industriale generale: Sollevamento maschera, espulsione pezzo e trascinamento carico eccentrico; sostituisce le tradizionali combinazioni separate cilindro + stelo guida per semplificare la struttura dell'attrezzatura e ridurre i costi.

Confronto completo delle serie MGQ vs MGP vs MGG

Guida alla selezione rapida in tre passaggi

1. Selezione della dimensione del foro: Calcola la spinta richiesta in base al carico effettivo; selezionare la dimensione del foro con spinta teorica ≥ carico effettivo × 1,5, riservando un margine di sicurezza del 50% per evitare il sovraccarico.

2. Selezione del tipo di cuscinetto: Scegli il cuscinetto radente MGQM per condizioni di lavoro con carichi pesanti, polverosi ed eccentriche; scegli il cuscinetto a sfere MGQL per un posizionamento ad alta precisione e un movimento ciclico ad alta frequenza.

3. Selezione della configurazione funzionale

￮ Richiesta di rilevamento della posizione: equipaggiare interruttori magnetici M9B/M9BW (installazione su 4 lati disponibile per foro ≥ 32 mm)

￮ Ambiente ad alta temperatura: selezionare l'opzione resistente alle alte temperature -XB6 (max 150 ℃)

￮ Funzionamento ad alto impatto: aggiornamento al tampone a cuscino d'aria opzionale (standard con tampone in gomma)

Riassunto di una frase

     Il cilindro con stelo di guida ultrasottile ad alta rigidità della serie SOLH MGQ integra un design salvaspazio, una forte capacità di carico antilaterale e un'altissima precisione antirotazione, fornendo soluzioni di guida lineare convenienti e ad alta stabilità per stazioni di arresto, sollevamento e spinta di automazione compatte, precise e pesanti.
