Introduzione completa al prodotto della pinza pneumatica parallela MHZ2 / MHZL2

Marca: SOLH di Riche Technology

Panoramica del prodotto

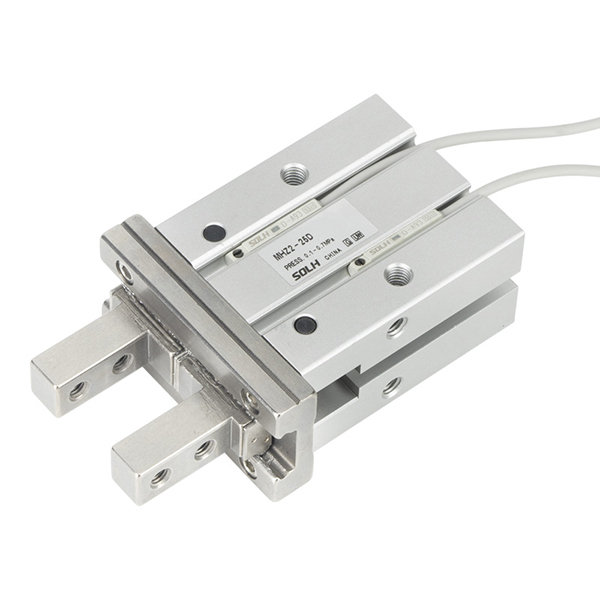

     SOLH MHZ2 (corsa standard) e MHZL2 (corsa lunga) sono pinze pneumatiche parallele sincrone a doppio pistone. Azionate da doppi pistoni simmetrici e guide lineari di precisione, le ganasce si aprono e si chiudono in parallelo senza deflessione, offrendo una precisione di posizionamento ripetibile estremamente elevata. Alesaggi disponibili: 10/16/20/25 mm, supporta tre modalità operative: doppio effetto (D), semplice effetto normalmente aperto (S), semplice effetto normalmente chiuso (C). Diversi stili di ganasce intercambiabili e layout delle porte del corpo sono opzionali, compatibili con gli interruttori magnetici M9BW per rilevare segnali di posizione aperto/chiuso per l'interblocco PLC.

     -- MHZ2: pinza universale standard a corsa breve, progettata per la produzione di massa automatizzata ad alta velocità e a ciclo elevato

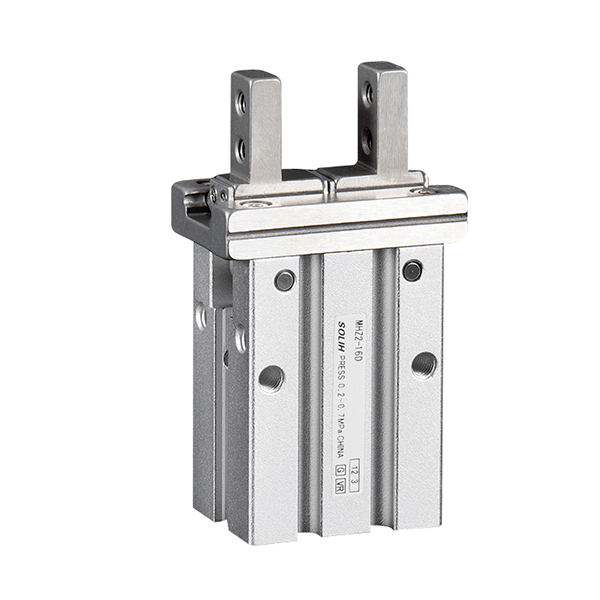

     -- MHZL2: variante con corsa di apertura lunga e prolungata, per cavità profonde e movimentazione di pezzi di grandi dimensioni

     Entrambe le serie condividono dimensioni di montaggio e pezzi di ricambio identici, completamente intercambiabili con pinze equivalenti importate. Ampiamente utilizzato nell'elettronica 3C, nell'hardware di precisione, nell'automazione degli imballaggi e nelle stazioni di carico/scarico di piccoli pezzi.

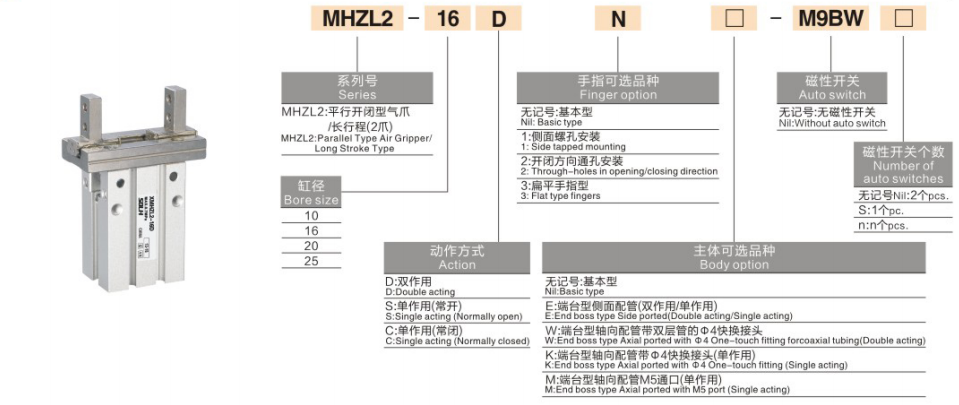

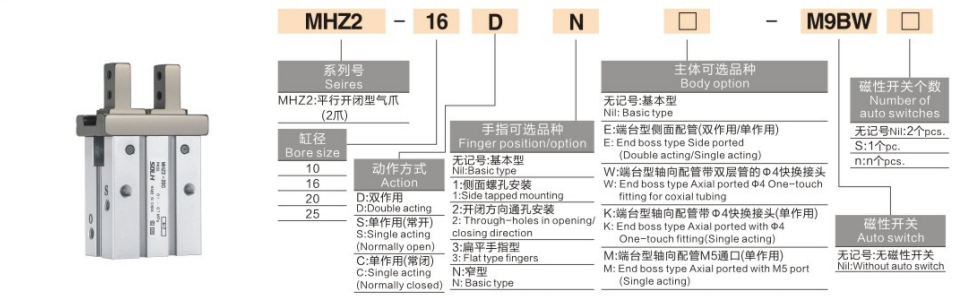

Regola di codifica del modello completa

    Formato universale:Serie-Foro-Azione-Opzione ganascia-Opzione porta corpo-Interruttore magnetico Modello-Quantità interruttore

 1. Definizione del segmento di codice

   1.1 Serie

     -- MHZ2: Pinza parallela a 2 griffe con corsa standard

     -- MHZL2: Pinza parallela a 2 griffe a corsa lunga

   1.2 Alesaggio: 10/16/20/25 mm

   1.3 Modalità di azione

     -- D: Doppio effetto: ingresso aria per il bloccaggio, aria inversa per il rilascio, forza di bloccaggio massima, standard di produzione di massa

     -- S: Semplice effetto NO Normalmente aperto – Morsetti di alimentazione aria; la molla si rilascia automaticamente allo spegnimento, evitando lo schiacciamento del pezzo sulle stazioni di stampa a caldo

     -- C: NC a semplice effetto normalmente chiuso – Rilasci per l'alimentazione dell'aria; la molla mantiene la forza di bloccaggio senza pressione dell'aria, impedisce la caduta del pezzo durante la movimentazione sopra la testa del robot

   1.4 Opzione ganascia

     -- Vuoto: ganascia base standard

     -- 1: Ganascia filettata laterale per il montaggio di dispositivi personalizzati estesi

     -- 2: Ganascia a foro passante con bulloni penetranti per il fissaggio dell'attrezzatura

     -- 3: Ganascia piatta sottile per lamiere sottili e pezzi con spazi stretti

     -- N: Ganascia a larghezza ridotta, corpo sottile per un layout compatto e ristretto dell'attrezzatura

   1.5 Disposizione delle porte del corpo

     -- Vuoto: porte d'aria laterali standard

     -- E: Tipo con attacco laterale (compatibile con semplice/doppio effetto)

     -- W: raccordo assiale terminale preinstallato Φ4 doppio raccordo istantaneo (solo doppio effetto)

     -- K: attacco assiale terminale con raccordo istantaneo Φ4 (solo semplice effetto)

     -- M: Attacco filettato diritto M5 terminale assiale (solo a semplice effetto)

  1.6 Interruttore magnetico

     -- Vuoto: senza interruttore di rilevamento della posizione

     -- M9BW / M9BL: interruttore reed magnetico standard per feedback sullo stato aperto/chiuso

   1.7 Suffisso quantità cambio

     -- Vuoto: 2 interruttori di serie, rilevano entrambe le posizioni di bloccaggio e rilascio

     -- S: 1 interruttore singolo per il monitoraggio dello stato singolo

  2. Esempi di riferimenti all'ordine

   2,1 MHZ2-16D-N-M9BW

     -- Pinza con corsa standard, foro 16, doppio effetto, ganascia stretta, 2 interruttori magnetici M9BW, corpo base con attacco laterale.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Pinza a corsa lunga, foro 20, doppio effetto, ganascia piatta e sottile, corpo con attacco laterale, interruttore magnetico singolo M9BW.

Tabella comparativa dei core MHZ2 VS MHZL2

Struttura interna condivisa e vantaggi principali (MHZ2 e MHZL2)

  1. Azionamento sincrono a doppio pistone simmetrico

     -- I pistoni sinistro e destro spingono le ganasce in modo sincrono con sollecitazione bilanciata, senza spostamento laterale o slittamento torsionale durante la presa, posizionamento stabile per micro componenti come chip e PCB.

  2. Binario di guida lineare ad alta resistenza all'usura

     -- Binario di guida in lega di cromo duro abbinato a cursori autolubrificanti in PTFE, basso attrito e forte resistenza agli urti. Grasso a lunga durata precaricato dalla fabbrica, compatibile con il circuito dell'aria senza olio.

  3. Precisione di posizionamento ripetuta ultraelevata

     -- Ripetibilità di ±0,01 mm su tutti i 10~25 fori, deviazione dimensionale zero per l'elettronica di precisione e la raccolta dell'hardware.

  4. Montaggio universale multiangolo

     -- Fori di montaggio filettati sul fondo, su due lati e sulla parte superiore del corpo; le ganasce supportano il rubinetto laterale, foro passante, stili piatti e stretti, montabili orizzontalmente, verticalmente o invertiti.

  5. Tre modalità di ripristino sicuro a molla

     -- Doppio effetto D: forza di serraggio stabile e costante per una produzione di massa continua 24 ore su 24

     -- Singolo effetto S NO: rilascio automatico in caso di interruzione di corrente, protegge le parti dallo schiacciamento nelle stazioni di stampaggio/pressatura a caldo

     -- C NC a semplice effetto: bloccaggio permanente senza alimentazione d'aria, elimina il rischio di caduta del pezzo per il robot sopraelevato EOAT

  6. Rilevamento della posizione magnetica integrato

     -- Anello magnetico incorporato all'interno del corpo del cilindro; L'interruttore M9BW trasmette il segnale digitale al PLC per valutare la presenza del pezzo e lo stato delle ganasce per la logica di interblocco automatizzata.

  7. Layout diversificato delle porte integrate

     -- Le opzioni di attacco laterale standard, attacco laterale finale e raccordo push-in preassemblato assiale semplificano l'instradamento dei tubi senza adattatori aggiuntivi per l'effettore finale del robot.

Tabella delle specifiche tecniche universali unificate

Forza di bloccaggio teorica @0.5MPa (Unità: N)

Guida alla selezione passo dopo passo

  1. Selezione del tratto

     -- Parti piccole e sottili, apertura stretta, richiedono velocità e frequenza elevate → Corsa standard MHZ2

     -- Pezzi di grandi dimensioni, sformatura di stampi a cavità profonda, è richiesta un'ampia apertura → Corsa lunga MHZL2

  2. Selezione della modalità di azione

     -- Produzione continua 24 ore su 24, massimizza la forza di serraggio → D doppio effetto

     -- Stazione di pressa a caldo/stampaggio, previene lo schiacciamento del pezzo in lavorazione dopo la perdita di potenza → S a semplice effetto NO

     -- Carico/scarico robot dall'alto, evita la caduta dei pezzi in caso di interruzione di corrente → C NC a semplice effetto

 3. Selezione dello stile della mascella

     -- Mini apparecchio compatto con spazio limitato → N ganascia stretta

     -- Lamiere sottili, PCB, movimentazione di spazi ristretti → 3 ganasce piatte e sottili

     -- Necessità di montare dispositivi personalizzati estesi → 1 ganascia filettata laterale / 2 ganasce a foro passante

 4. Selezione del layout delle porte del corpo

     -- Postazione di lavoro ordinaria fissa, percorso dei tubi standard → corpo porta laterale standard vuoto

     -- Robot EOAT, disposizione semplificata dei tubi → Corpo con porta push-in assiale preinstallata W/K/M

     -- Spazio stretto per i tubi laterali dell'armadio → Corpo della porta laterale dell'estremità E

 5. Selezione del rilevamento del segnale di posizione

     -- Linea di produzione completamente automatica, il PLC necessita del feedback sullo stato del pezzo e delle ganasce → Equipaggia interruttori magnetici M9BW (2 pezzi predefiniti)

     -- Apparecchio manuale semplice senza logica di segnalazione automatica → Modello base senza interruttore magnetico

Scenari applicativi tipici del settore

  1. Applicazione con corsa standard MHZ2

     -- Elettronica 3C: smistamento e prelievo ad alta velocità di PCB, chip, connettori e piccole parti in plastica

     -- Hardware di precisione: carico/scarico ad alta frequenza di microalberi, viti, componenti miniaturizzati stampati

     -- Macchine per l'imballaggio: posizionamento e bloccaggio di tappi di bottiglia, piccoli cartoni ed etichette

     -- Attrezzatura per l'ispezione ottica: mini attrezzatura per il posizionamento dei pezzi per stazioni di rilevamento visivo

  2. MHZL2 Applicazione a corsa lunga

     -- Parti in plastica di grandi dimensioni, piastre spesse e presa di materiale impilato multistrato

     - Espulsione di parti di stampo a cavità profonda, sformatura di pezzi di grandi dimensioni per stampaggio a iniezione ausiliaria

     -- Cartoni, scatole di plastica rigida e trasferimento di pezzi di grandi dimensioni

     -- Effettore finale robot per la movimentazione di materiali multi-specifiche di dimensioni miste

Soluzioni di circuiti pneumatici standard abbinati

  1. Circuito 1: Pinza a doppio effetto per linee di produzione di massa

     -- Unità di servizio aria AFC → Elettrovalvola 4V210 5/2 → Tubo PU6 → Pinza MHZ2/MHZL2 (interruttori M9BW collegati all'ingresso digitale del PLC)

  2. Circuito 2: Circuito di sicurezza di mantenimento dello spegnimento per robot sospesi

     -- Regolatore di pressione AR → Elettrovalvola 3V 3/2 → Pinza NC a corsa lunga a semplice effetto MHZ2-XXC

  3. Circuito 3: Circuito Mini Manual Simple Fixture

     -- Mini unità di servizio aria AC1500 → Valvola di fondo 3F → Tubo sottile PU4 → Pinza standard miniaturizzata MHZ2-10D

Precauzioni per il funzionamento e la manutenzione

     -- Installare il filtro dell'aria di precisione da 5μm serie AF a monte della pinza; la polvere che entra nella guida provoca inceppamenti e riduce drasticamente la durata.

     -- Allineare rigorosamente il centro di gravità del pezzo con l'asse centrale della ganascia; Il carico pesante unilaterale eccentrico porta ad un'abrasione irregolare della rotaia.

     -- Mantenere una pressione dell'aria stabile di 0,4~0,5 MPa per il funzionamento a ciclo elevato; evitare il funzionamento continuo a lungo termine alla massima pressione di 0,7 MPa.

     -- Riservare spazio libero al buffer per gli interruttori magnetici per evitare danni alla sonda dovuti all'impatto della ganascia ad alta velocità.

     -- Non utilizzare per lunghi periodi in ambienti con acidi forti, alcali o solventi organici ad alta concentrazione; i componenti di tenuta si corrodono e si guastano prematuramente.

Riassunto di una frase

     Le pinze pneumatiche parallele SOLH MHZ2 standard ad alta frequenza e MHZL2 a corsa lunga adottano una struttura di guida lineare a doppio pistone con precisione di ± 0,01 mm, tre modalità di azione D/S/C e molteplici opzioni di ganasce e porte intercambiabili, dotate di interruttori di posizione magnetici M9BW, ampiamente utilizzati per 3C, hardware, robot di imballaggio EOAT per il bloccaggio, il prelievo e il trasferimento automatico dei pezzi.
