Cilindro multi-montaggio serie MK

Cilindro compatto antirotazione multi-montaggio serie MK

Marca: SOLH di Riche Technology

Panoramica del prodotto

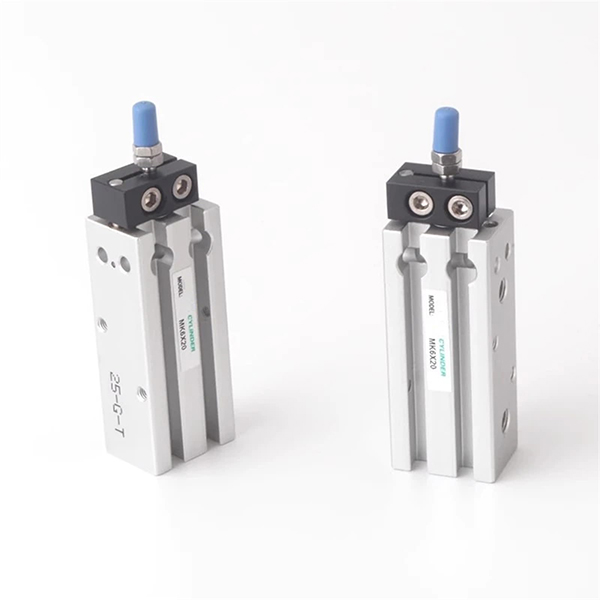

     Il cilindro multi-montaggio sottile della serie SOLH MK è una versione aggiornata del cilindro MD con meccanismo antirotazione integrato. Il corpo quadrato supporta l'installazione su sei superfici senza staffe aggiuntive. La struttura antitorsione limita la rotazione dello stelo del pistone, consente l'installazione parallela di più cilindri, ideale per l'automazione di precisione in spazi limitati con requisiti di posizionamento angolare. Intercambiabile direttamente con le serie Airtac MD e SMC CQS.

Struttura e caratteristiche

     -- Corpo quadrato sottile in alluminio, fessura di guida antirotazione integrata;

     -- Canna anodizzata dura, stelo cromato, resistente e leggero;

     -- Varianti complete: MK(doppio effetto), MSK(estensione a molla), MTK(ritrazione a molla), MKD(doppio stelo), MKJ(corsa regolabile a doppio stelo); suffisso -S per magnete incorporato;

     -- Precisione antirotazione ≤±0,5°, evita la deviazione angolare del pezzo;

     -- Montabile sui lati anteriore, posteriore, sinistro, destro, superiore, inferiore; supportare l'assemblaggio parallelo affiancato;

     -- Scanalature circonferenziali del sensore per l'installazione flessibile dell'interruttore magnetico.

Regola di codifica del modello

   1. Esempio: MK20-50-S

     -- MK: Codice della serie; K=antirotazione; D=asta doppia; J=corsa regolabile

     -- 20: Diametro: 6/10/16/20/25/32 mm

     -- 50: Lunghezza corsa 5~100 mm

     -- -S: anello magnetico incorporato

Specifiche tecniche

Spinta e trazione teoriche a 0,5 MPa (asta singola, N)

Guida alla selezione

     -- Selezionare il foro con un margine di sicurezza minimo del 50% per il carico di lavoro;

     -- Aggiungere un margine di 5~10 mm alla corsa pratica; corsa massima standard: 100 mm;

     -- Scegliere il modello -S se è richiesto il rilevamento della posizione; selezionare MKD doppio stelo per condizioni di carico laterale.

Riassunto di una frase

     Cilindro compatto a sei superfici SOLH MK a montaggio superficiale dotato di meccanismo antirotazione integrato, adatto per il posizionamento di precisione e il layout multicilindro compatto in apparecchiature di automazione con spazio limitato.
