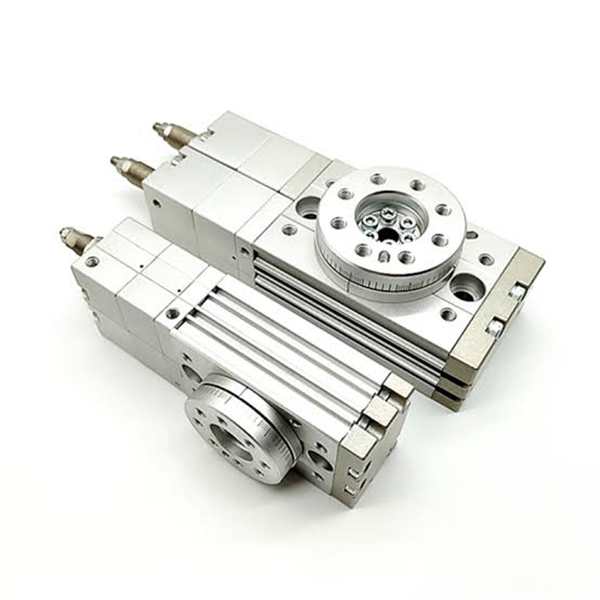

Cilindro rotante a tre posizioni serie MSZ | Attuatore pneumatico a pignone e cremagliera

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e posizionamento principale

  La serie SOLH MSZ è un cilindro professionale per tavola rotante a pignone e cremagliera appositamente progettato perposizionamento a tre posizioni. È dotato dell'esclusiva funzione triplo arresto sinistro/metà/destra (0°/intermedio/180°), che risolve il punto critico di posizionamento per cui i cilindri rotanti standard a due posizioni non possono ottenere l'arresto a metà corsa. Controllato da una singola elettrovalvola a media pressione a 5/3 vie senza configurazione del circuito a doppia valvola, semplifica notevolmente il layout del sistema pneumatico. La posizione centrale supporta la regolazione fine di ±10°, mentre entrambe le estremità realizzano una regolazione dell'angolo di 0~95°, rendendola la soluzione pneumatica ottimale per la deviazione dei pezzi, lo smistamento, l'indicizzazione di più stazioni e scenari che richiedono un posizionamento intermedio obbligatorio.

  Nucleo di selezione rapida serie 1.1

Posizionamento del prodotto principale: Realizza una rotazione precisa su tre stop di 0° (sinistra) → centrale (centro) → 180° (destra) con posizione intermedia regolabile per soddisfare le esigenze di posizionamento flessibile multi-angolo.

2. Parametri tecnici fondamentali (standard SOLH)

  2.1 Specifiche di base

     • Dimensione del foro: 10 / 20 / 30 / 50

     • Modalità operativa: Doppio effetto, doppia cremagliera e pignone, arresto intermedio a tre posizioni

     • Pressione di esercizio: 0,2~1,0MPa (tipo tampone in gomma); 0,2~0,6MPa (tipo con buffer idraulico)

     • Pressione di prova: 1,05MPa

     • Temperatura di lavoro: 0℃~60℃ (senza ambiente ghiacciato)

     • Angolo di oscillazione: 0~95° per estremità singola, angolo regolabile totale 0~190°

     • Regolazione di metà stop: Regolazione fine di ±10° in base alla posizione centrale

     • Precisione di posizionamento: ±0,02 mm (tipo MSZA ad alta precisione); ±0,05 mm (tipo base MSZB)

     • Modalità di lubrificazione: Funzionamento autolubrificante senza olio

     • Filettatura della porta: M5×0,8 (alesaggio 10/20); M8×1,25 (alesaggio 30/50)

  2.2 Coppia in uscita e carico consentito (0,5 MPa)

  2.3 Capacità di assorbimento dell'energia tampone

3. Caratteristiche strutturali e principio di funzionamento a tre posizioni

  3.1 Principali vantaggi strutturali

     • Struttura mid-stop a doppio rack e doppio pistone: Adotta un ingranaggio di guida a doppia cremagliera e un design del pistone di arresto centrale indipendente, eliminando il gioco e producendo una coppia stabile e costante durante la commutazione a tre posizioni.

     • Design della tavola rotante integrata: Dotato di fori per perni di posizionamento per il montaggio diretto del pezzo, caratterizzato da elevata rigidità e installazione semplice e veloce senza dispositivi aggiuntivi.

     • Foro passante cavo centrale: Foro passante centrale incorporato (Ø6~Ø12), che consente il passaggio ordinato dei tubi dell'aria e dei cavi elettrici, realizzando cablaggi e tubazioni integrati.

     • Regolazione dell'angolo indipendente: Dotato di bulloni di regolazione professionali, che supportano la regolazione fine indipendente degli angoli limite sinistro/destro e della posizione di arresto centrale, realizzando una calibrazione flessibile dell'angolo.

     • Slot per interruttori magnetici standard: Scanalature riservate standard su entrambi i lati, compatibili con gli interruttori magnetici D-M9B e D-A93, che realizzano il rilevamento in tempo reale delle tre posizioni sinistra/metà/destra per il collegamento automatizzato del segnale.

  3.2 Principio di controllo a tre posizioni (vantaggio fondamentale)

   La serie MSZ richiede solouna elettrovalvola di media pressione 5/3 vie per realizzare la commutazione a tre posizioni, non è necessaria alcuna doppia valvola o complessa commutazione del circuito dell'aria, il che semplifica la struttura del sistema e riduce il costo complessivo dell'apparecchiatura.

     1. Posizione sinistra (0°): Ingresso aria stazione sinistra dell'elettrovalvola, alimentazione aria da un solo lato e scarico dal lato inverso, che guidano la tavola rotante per bloccarla con precisione nella posizione limite sinistra di 0°.

     2. Posizione destra (180°): Ingresso aria stazione destra con elettrovalvola, azione inversa del circuito aria, guida la tavola rotante per ruotare e bloccarsi nella posizione limite destra di 180°.

     3. Posizione di arresto centrale (M): Stazione intermedia dell'elettrovalvola, entrambi i lati del cilindro sono pressurizzati contemporaneamente. Il pistone rotante mantiene l'equilibrio della forza e il pistone intermedio indipendente spinge e blocca la tavola nella posizione centrale preimpostata, realizzando un posizionamento intermedio stabile.

4. Regole complete per la denominazione dei modelli

  Codice modello tipico:MSZB20-R-M9BL

5. Regole di selezione e applicazioni tipiche

  5.1 Regole di priorità di selezione

     1. Prima la domanda di posizione: Scegliere la serie MSZ per condizioni di lavoro che richiedono l'arresto a tre posizioni (sinistra/centro/destra); I cilindri rotanti a due posizioni MSQ/HRQ non sono applicabili.

     2. Corrispondenza di precisione: seleziona il tipo ad alta precisione MSZA per scenari di posizionamento ad alta ripetizione; scegli il tipo base MSZB conveniente per scenari universali generali.

     3. Corrispondenza di velocità e carico: Adottare il tipo di buffer idraulico -R per operazioni ad alta velocità, carichi pesanti e ad alto impatto; Il tampone in gomma standard è sufficiente per il funzionamento a bassa velocità con carico leggero.

     4. Verifica del carico: Assicurarsi rigorosamente che il carico radiale effettivo, il carico assiale e il momento flettente siano inferiori ai valori consentiti per evitare inceppamenti e deviazioni di posizionamento.

  5.2 Scenari applicativi tipici

     • Deviazione e smistamento dei pezzi: Realizza il posizionamento centrale e la distribuzione del materiale a sinistra/destra con la commutazione multiangolo 0°/90°/180°.

     • Indicizzazione multistazione: Commutazione a tre posizioni per stazioni automatizzate di assemblaggio, rilevamento e trasferimento del processo.

     • Capovolgimento e sterzo del pezzo: Azioni di rotazione e sterzata stabili e complete attraverso 0° → centro → rotazione progressiva di 180°.

     • Automazione elettronica e di imballaggio: Applicato al serraggio dei tappi delle bottiglie, al posizionamento dei trucioli, al rilevamento di prodotti multi-angolo e alle apparecchiature di imballaggio di precisione.

6. Confronto delle differenze principali tra MSZ e MSQ

Riassunto di una frase

     Il cilindro rotante a pignone e cremagliera a tre posizioni della serie SOLH MSZ raggiunge l'esclusivo posizionamento a triplo arresto sinistro/medio/destro con controllo semplice a valvola singola, angolo medio regolabile ed elevata precisione di ripetizione, essendo la soluzione professionale personalizzata per apparecchiature di smistamento automatizzato, indicizzazione e posizionamento multiangolo.
