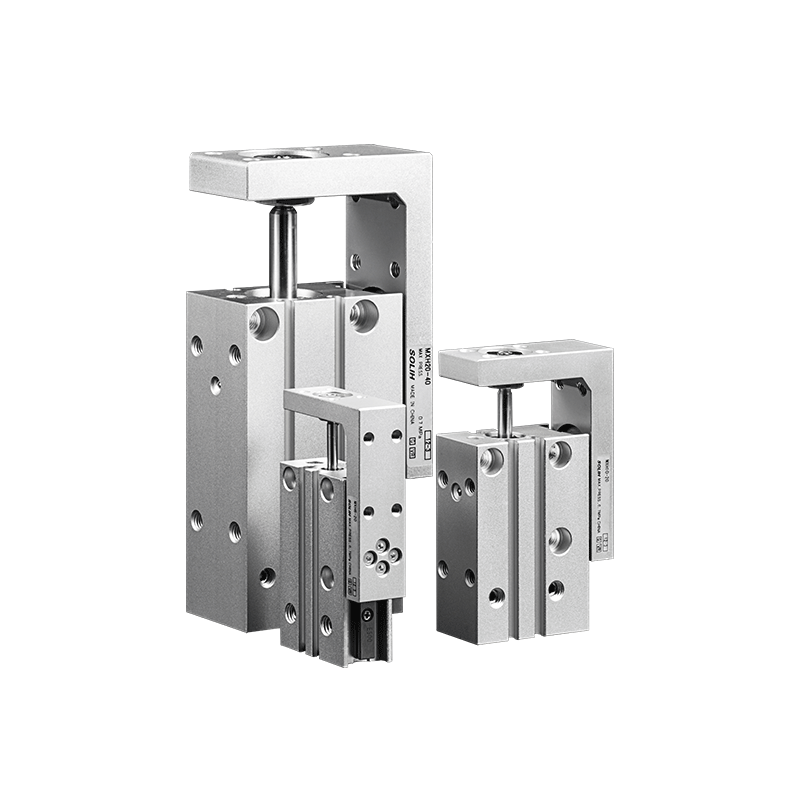

Tavola scorrevole pneumatica compatta a corsa lunga e stretta serie MXH

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MXH è una tavola di scorrimento pneumatica compatta di tipo stretto dotata di un sistema di guida lineare a ricircolo di sfere. Integrando design leggero, elevata rigidità e prestazioni di corsa estese fino a 60 mm, presenta una larghezza del corpo ultra ridotta che consente di risparmiare notevolmente spazio di installazione. Con un'eccellente capacità di carico anti-deflessione e capacità di posizionamento di media precisione, è appositamente ottimizzato per l'installazione multi-slitta affiancata e le operazioni di trasferimento di precisione in scenari automatizzati estremamente limitati in termini di spazio, fungendo da soluzione di guida micro lineare ideale a corsa lunga per l'elettronica 3C e l'automazione di precisione.

Struttura principale e caratteristiche del design

     --  Struttura di guida a doppio pistone: Adotta la modalità di guida a doppio effetto a doppio pistone, offrendo una forza di uscita stabile e prestazioni di funzionamento sincrono eccezionali, garantendo un movimento lineare costante durante il lavoro ciclico ad alta frequenza.

     --  Binario di guida a circolazione infinita di sfere: Dotato di guide lineari a circolazione continua di sfere, caratterizzate da elevata rigidità strutturale ed eccellente stabilità del movimento lineare. Il parallelismo della corsa è controllato entro 0,05 mm per corse brevi, evitando efficacemente oscillazioni e deviazioni del movimento.

     -- Corpo compatto ultrasottile: Struttura ottimizzata a larghezza ridotta, molto più sottile delle tradizionali tavole di scorrimento delle serie MXQ e MXS, che supporta perfettamente la fitta disposizione affiancata di più slitte per massimizzare l'utilizzo dello spazio dell'attrezzatura.

     -- Capacità di carico anti-sfalsamento superiore: La coppia consentita è circa 6 volte quella della serie MXU tradizionale, con una resistenza notevolmente migliorata al carico eccentrico e al carico a sbalzo, adattandosi alle complesse condizioni operative di forza unilaterale.

     --  Installazione flessibile multidirezionale: Supporta il montaggio a 4 vie con fori passanti trasversali/fori filettati e fori filettati longitudinali. Abbinato al design delle tubazioni su 3 lati, soddisfa diversi requisiti di installazione e layout delle tubazioni per strutture di apparecchiature strette e impilate.

     -- Adattamento del sensore universale: Anello magnetico integrato di serie, con scanalature per sensore su due lati compatibili con gli interruttori magnetici delle serie D-M9□ e A93, che consentono un rilevamento accurato della posizione della corsa e un feedback del segnale.

Regola di codifica del modello completa

   1. Esempio di modello: MXH16-50Z-M9NL

   2. Esempio di riferimento dell'ordine standard

     --  MXH10-30-M9BW: alesaggio 10 mm, corsa 30 mm, interruttore magnetico NPN con lunghezza cavo 1 m

Specifiche tecniche principali

Grafico di riferimento della forza e del carico in uscita (@0,5 MPa)

Fattore di sicurezza ≥2; Il carico verticale richiede la verifica della coppia ammissibile

Specifica della coppia consentita (capacità di carico anti-spostamento, N·m)

Scenari applicativi e confronto della selezione dei prodotti

   1. Scenari applicativi prioritari per la serie MXH

     --  Attrezzatura estremamente limitata in termini di spazio: Il design del corpo ultrasottile supporta l'installazione fitta affiancata di più tavoli scorrevoli, adattandosi perfettamente agli interni miniaturizzati delle apparecchiature automatizzate.

     --  Operazioni a corsa lunga di media precisione: Corsa massima fino a 60 mm con precisione di ripetizione di ±0,02 mm, stabilità di posizionamento di gran lunga superiore ai normali cilindri pneumatici, soddisfacendo le esigenze di trasferimento a corsa lunga di media precisione.

     --  Trasferimento ad alta frequenza a carico leggero: Ideale per la movimentazione ciclica e il posizionamento di componenti elettronici, terminali, piccole parti in plastica e attrezzature per utensili di precisione.

     --  Condizioni di lavoro del carico anti-sfalsamento: L'eccellente resistenza alla torsione consente un funzionamento stabile in condizioni di forza unilaterale e scenari di installazione a sbalzo, risolvendo i problemi di deflessione e jitter delle guide ordinarie.

Confronto tra le serie MXH, MXQ e MXS

Linee guida per la selezione professionale

     --  Corrispondenza delle dimensioni del foro: Controllare il carico orizzontale entro il 50% del valore nominale e il carico verticale entro il 25% del valore nominale, con un fattore di sicurezza garantito non inferiore a 2 per garantire un funzionamento stabile a lungo termine.

     -- Prenotazione dell'ictus: riservare un margine di corsa di 5~10 mm durante la selezione; la corsa massima standard della serie MXH è di 60 mm per evitare impatti limitati e migliorare la durata.

     -- Selezione della modalità di montaggio: Scegli il montaggio trasversale per una disposizione dello spazio ultra-ristretto; adottare il montaggio longitudinale per scenari di installazione impilati e multistrato per risparmiare spazio complessivo sull'apparecchiatura.

     -- Ottimizzazione del buffer: Dotato di ammortizzatore idraulico quando la velocità operativa supera i 300 mm/s o il peso del carico supera i 3 kg, riducendo efficacemente l'impatto e le vibrazioni del terminale.

     -- Configurazione del sensore: Le scanalature del sensore su entrambi i lati supportano l'installazione di un doppio interruttore magnetico, realizzando un rilevamento accurato sul posto sia delle corse di estensione che di ritrazione per il monitoraggio della posizione della corsa completa.

Riassunto di una frase

     La tavola di scorrimento pneumatica compatta stretta serie SOLH MXH è caratterizzata da corpo ultrasottile, elevata resistenza alla coppia, corsa lunga 60 mm e precisione media di ± 0,02 mm, con montaggio in 4 direzioni e funzionamento senza olio, essendo la soluzione economicamente vantaggiosa ottimale per installazioni dense e trasferimenti di precisione ad alta frequenza con carichi leggeri in spazi automatizzati ristretti.
