Tavola scorrevole pneumatica ultracompatta ad alta precisione serie MXJ

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MXJ è una tavola di scorrimento pneumatica ultraminiaturizzata e ad alta precisione progettata per la guida lineare di microprecisione. Caratterizzato da un ingombro ultracompatto, precisione di posizionamento a livello di micron, struttura leggera e compatibilità di montaggio multidirezionale, è perfettamente su misura per stazioni automatizzate in spazi ristretti, tra cui elaborazione elettronica 3C, rilevamento di precisione, microassemblaggio e operazioni cicliche a corsa breve ad alta frequenza. Serve come micro attuatore lineare ad alta precisione tradizionale per scenari di automazione in miniatura.

Struttura principale e caratteristiche del design

     -- Modalità di guida: funzionamento bidirezionale a doppio effetto, dimensioni del foro φ4,5/6/8/12/16 mm, che copre un intervallo di carico da micro a leggero di 5 ~ 50 N.

     - Struttura Premium: adotta un corpo in acciaio inossidabile martensitico e una guida a sfere lineare integrata. La struttura portante è isolata dal movimento della tenuta dello stelo del pistone, garantendo elevata rigidità e funzionamento a bassissimo attrito.

     -- Precisione a livello di micron: parallelismo di corsa 0,005 mm, parallelismo di montaggio 0,03 mm, verticalità 0,01 mm, garantendo un posizionamento di precisione ultrastabile per processi sofisticati.

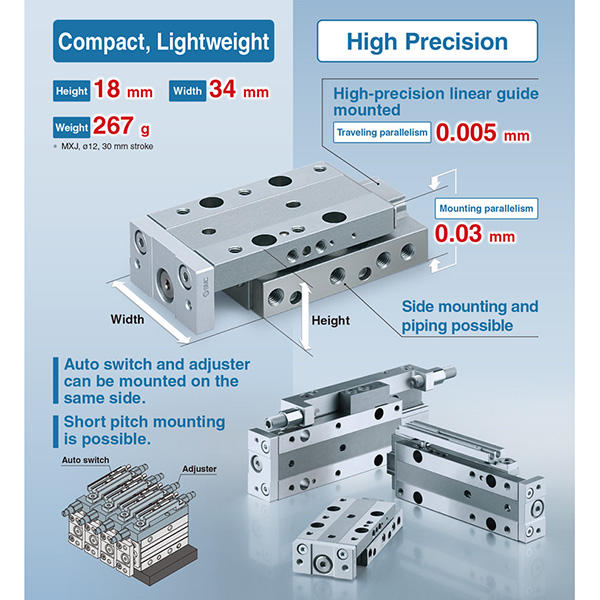

     -- Dimensioni ultracompatte: design del corpo ultrasottile con solo 10 mm di altezza per il modello con foro φ4,5 e 18 mm di altezza per il modello con foro φ12, 30%~50% più piccolo delle tavole di scorrimento MXQ equivalenti, massimizzando l'utilizzo dello spazio per stazioni di layout dense.

     -- Montaggio flessibile su più lati: supporta l'installazione su tre lati superiore, inferiore e laterale con fori per perni di posizionamento di precisione, adattandosi a vari layout di apparecchiature ristrette e dense.

     -- Compatibilità universale dei sensori: dotato di serie di doppie scanalature per interruttori magnetici. I modelli con corsa ≥5mm consentono l'installazione di 2 interruttori magnetici M9B. Il design strutturale simmetrico consente l'interruttore sinistra/destra e l'intercambiabilità delle tubazioni in loco.

     -- Buffer e limitazione regolabili: buffer in gomma standard a doppia estremità per la riduzione del rumore e dell'impatto; Limitatori di corsa in metallo single-end/dual-end opzionali con intervallo di corsa regolabile da 0~5 mm per un posizionamento estremamente preciso.

Regola di codifica del modello completa

   1. Esempio di modello: MXJ6-10-CS-M9B

   2. Esempi di riferimenti di ordine standard

     -- MXJ4.5-5: tipo standard, senza interruttore magnetico, alesaggio 4,5 mm, corsa 5 mm, doppio effetto

     -- MXJ8-15-B-2M9B: alesaggio 8 mm, corsa 15 mm, limite metallico dual-end, 2 interruttori magnetici M9B

     -- MXJ12-20-L: tipo simmetrico, alesaggio 12 mm, corsa 20 mm, connessione laterale reversibile

Specifiche tecniche principali (@0,5 MPa, doppio effetto)

   1. Microspecifiche (φ4,5 / φ6 / φ8)

   2.Specifiche piccole (φ12 / φ16)

Principali vantaggi competitivi

   1. Precisione e stabilità ultra elevate a livello di micron

     -- La lavorazione monopezzo integrata abbinata a una guida lineare a sfere ad alta precisione garantisce una precisione di posizionamento ripetuta di ±0,01 mm e un errore di parallelismo ultrabasso, soddisfacendo pienamente i severi requisiti di precisione per i processi di microrilevamento e posizionamento fine.

   2. Design ultracompatto e salvaspazio

     -- Struttura del corpo ultrasottile e ultracorta con un'altezza minima di soli 10 mm. Il design di montaggio su tre lati si adatta a spazi verticali e orizzontali ultra stretti, risparmiando oltre il 40% di spazio di installazione rispetto ai tavoli scorrevoli convenzionali, ideali per linee di produzione automatizzate ad alta densità.

   3. Risposta rapida leggera e ad alta frequenza

    -- La struttura leggera ottimizzata in acciaio inossidabile (40~500 g) riduce efficacemente l'inerzia in movimento. La velocità operativa varia da 50 a 500 mm/s, supportando un funzionamento stabile ad alta frequenza oltre 300 cicli al minuto (cpm) per aumentare l'efficienza produttiva.

   4. Funzionamento senza olio e durata estremamente lunga

     -- Adotta una tenuta resistente all'usura a basso attrito e un design senza olio, compatibile con officine pulite e ambienti industriali leggermente oleosi. La configurazione strutturale durevole garantisce una durata di oltre 5 milioni di cicli con un funzionamento stabile a lungo termine senza manutenzione.

   5. Design reversibile simmetrico per un'installazione flessibile

     -- La struttura simmetrica della porta dell'aria e della scanalatura dell'interruttore consente lo scambio sinistro/destro in loco delle tubazioni e l'installazione del sensore, eliminando le restrizioni direzionali e migliorando notevolmente il debug in loco e la flessibilità di adattamento strutturale.

Forme di montaggio e applicazioni tipiche

   1. Metodi di montaggio

     -- Montaggio superiore: fissato tramite fori passanti con fori per perni di posizionamento precisi, adatto per l'installazione superiore del pezzo e scenari di posizionamento ad alta precisione.

     -- Montaggio inferiore: fissato tramite fori filettati inferiori, stabile e affidabile, applicabile per l'installazione superficiale di apparecchiature standard.

     -- Montaggio laterale: fissato tramite fori filettati laterali, perfetto per apparecchiature con spazio verticale limitato e fitta disposizione parallela di più diapositive.

   2. Scenari applicativi tipici

     -- Elettronica 3C: gestione e trasferimento dei chip, messa a fuoco dell'obiettivo della fotocamera, laminazione di microcomponenti, test di durata dei pulsanti

     -- Rilevamento di precisione: posizionamento della sonda, movimento preciso della telecamera CCD, misurazione microdimensionale, calibrazione ottica fine

     -- Micro assemblaggio: bloccaggio automatico delle viti, crimpatura dei terminali, inserimento di componenti di precisione, guida in miniatura della maschera

     -- Attrezzatura medica: controllo di precisione della micropompa, commutazione della valvola miniaturizzata, posizionamento telescopico di piccoli strumenti

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro in base al carico

     -- φ4,5 ≤0,5 kg / φ6=0,5~1 kg / φ8 = 1~2 kg / φ12 = 2~5 kg / φ16 = 5 ~ 8 kg. Riservare un margine di sicurezza del carico non inferiore al 50% per un funzionamento stabile e preciso.

   2. Conferma dell'ictus

     -- Intervallo di corsa standard: 5~50 mm. Dare priorità alle corse brevi (5~20 mm) per condizioni di lavoro ad alta frequenza per garantire maggiore precisione e stabilità operativa.

   3. Corrispondenza della configurazione

     -- Monitoraggio della posizione: equipaggiare 2 interruttori magnetici M9B per il feedback bidirezionale della posizione della corsa.

     -- Limitazione di precisione: selezionare il limite metallico a doppia estremità (B) per un posizionamento preciso della corsa regolabile di 0 ~ 5 mm.

     -- Adattamento del montaggio: scegliere il montaggio laterale per il layout della stazione densa, il montaggio inferiore per l'installazione su superficie standard.

Riassunto di una frase

     La tavola di scorrimento pneumatica ultracompatta ad alta precisione della serie SOLH MXJ presenta precisione di posizionamento a livello di micron, montaggio flessibile su tre lati, funzionamento leggero ad alta frequenza e limitatori metallici regolabili opzionali, fungendo da attuatore micro lineare di precisione conveniente ampiamente utilizzato nell'elettronica 3C, rilevamento di precisione, microassemblaggio e apparecchiature di automazione medica.
