Tavola scorrevole pneumatica compatta ad altissima precisione serie MXP

Tavola scorrevole pneumatica compatta ad altissima precisione serie MXP

Marca: SOLH di Riche Technology

Panoramica del prodotto

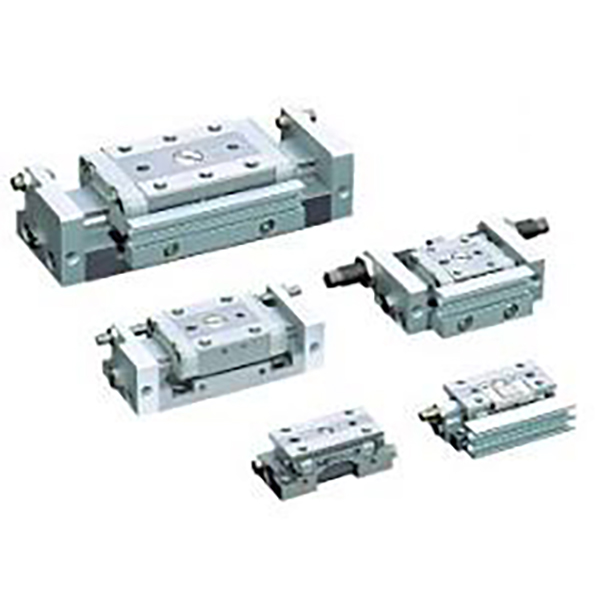

     La serie SOLH MXP è una tavola di scorrimento pneumatica compatta di fascia alta ad altissima precisione progettata per scenari di microposizionamento rigorosi. Adottando una struttura con binario di guida del cilindro integrato e un corpo integrato in acciaio inossidabile, offre parallelismo a livello di micron, errore di rotazione estremamente basso e rigidità eccezionale. Supportando tubazioni a doppia direzione e cicli stabili ad alta frequenza, è perfettamente adatto per l'assemblaggio di precisione 3C, il rilevamento ottico e il posizionamento di micro componenti ad alta precisione, fungendo da modello premium per sofisticate applicazioni di guida lineare in miniatura.

Struttura principale e caratteristiche del design

     --  Modalità di guida: Funzionamento bidirezionale a doppio effetto, dimensioni alesaggio φ6/8/10/12/16 mm, che copre un intervallo di carico leggero di 10~120 N.

     -- Struttura Premium integrata: Presenta una guida lineare con cilindro incorporato e un corpo monopezzo in acciaio inossidabile martensitico. Il meccanismo portante è completamente isolato dal movimento di tenuta dello stelo del pistone, ottenendo estrema rigidità e attrito minimo.

     -- Grado di altissima precisione: Parallelismo di corsa 0,004 mm, parallelismo di montaggio 0,02 mm, precisione di rotazione ±0,03° (φ6/8/10) / ±0,04° (φ12/16), fornendo prestazioni di posizionamento di precisione ultrastabili leader del settore.

     -- Corpo stretto ultracompatto: Altezza del corpo di soli 17~23 mm, 10%~20% più stretta rispetto ai modelli equivalenti MXJ, consentendo un layout ultra-denso per spazi di lavoro estremamente ristretti.

     -- Flessibilità delle tubazioni a doppia direzione: Supporta tubazioni sia laterali che assiali con layout commutabile in loco, adattandosi ai diversi requisiti di instradamento delle tubazioni in loco.

     -- Compatibilità universale dei sensori: Le doppie scanalature per interruttori magnetici standard consentono l'installazione di 2 interruttori magnetici M9B per un monitoraggio affidabile della posizione bidirezionale.

     -- Buffering e limitazione multilivello: Tamponi in gomma standard a doppia estremità per la riduzione del rumore e dell'impatto; Limitatori di corsa in metallo a estremità singola/doppia opzionali, oltre all'opzione buffer idraulico per i modelli φ8 e superiori, con un intervallo di corsa regolabile di 0~5 mm per un controllo del posizionamento estremamente preciso.

Regola di codifica del modello completa

   1. Esempio di modello: MXP8-15-B-M9BW

   2. Esempi di riferimenti di ordine standard

     --  MXP6-5: Tipo standard, senza interruttore magnetico, alesaggio 6 mm, corsa 5 mm, doppio effetto

     --  MXP10-20-B-2M9B: alesaggio 10 mm, corsa 20 mm, limite metallico dual-end, 2 interruttori magnetici M9B

     -- MXP12-25-D: alesaggio 12 mm, corsa 25 mm, limite metallico sull'estremità estesa, compatibile con tubazioni assiali

Specifiche tecniche principali (@0,5 MPa, doppio effetto)

Principali vantaggi competitivi

   1. Precisione e stabilità al livello ultra-micronico
     -- Vanta un parallelismo della corsa estremamente basso di 0,004 mm e una precisione di rotazione di soli ±0,03°, abbinati a una precisione di posizionamento ripetuta di ±0,01 mm. Elimina le micro-scuotezioni e le deviazioni di posizione, soddisfacendo pienamente i severi requisiti di precisione per il rilevamento ottico, la laminazione di micro componenti e i processi di test ad alta precisione.

   2. Struttura cilindrica incorporata e corpo compatto ultrasottile
     -- Il cilindro è incorporato all'interno della struttura del binario di guida, riducendo la larghezza del corpo del 10%~20% rispetto ai modelli MXJ. L'innovativo design delle tubazioni laterali/assiali a doppia direzione consente una commutazione flessibile in loco, risolvendo le limitazioni del layout delle tubazioni nelle stazioni ad alta densità ultrastretta.

   3. Elevata rigidità e lunga durata
     -- Il corpo monopezzo in acciaio inossidabile martensitico e la struttura del binario di guida integrato garantiscono un'eccellente resistenza alla deformazione e rigidità strutturale. Adotta un design di tenuta a basso attrito senza olio, compatibile con officine pulite e ambienti industriali leggeri, raggiungendo una durata di servizio esente da manutenzione di oltre 5 milioni di cicli.

   4. Funzionamento regolare ad alta frequenza
     -- La sigillatura premium a basso attrito e la guida a sfera ad alta precisione garantiscono un movimento estremamente fluido. La velocità operativa varia da 50 a 500 mm/s, supportando cicli stabili ad alta frequenza superiori a 350 cpm senza balbettii o jitter, ideali per attività di posizionamento ripetitive a corsa breve a lungo termine.

   5. Adattamento flessibile dell'installazione multi-scena
     -- Supporta il montaggio su tre lati superiore, inferiore e laterale con fori per perni di posizionamento di precisione. La struttura simmetrica della porta d'aria consente l'intercambiabilità delle tubazioni sinistra/destra sul posto, superando completamente le limitazioni direzionali e adattandosi ai diversi progetti strutturali delle apparecchiature.

Forme di montaggio e applicazioni tipiche

   1. Metodi di montaggio

     -- Montaggio dall'alto: Fissato tramite fori passanti con fori per perni di posizionamento di precisione, adatto per l'installazione sulla parte superiore del pezzo e scenari di posizionamento ad alta precisione che richiedono spostamento zero.

     --  Montaggio dal basso: Fissato tramite fori filettati inferiori con struttura stabile e affidabile, applicabile per l'assemblaggio di superfici di apparecchiature standard e la guida lineare fissa.

     --  Montaggio laterale: Fissaggio tramite fori filettati laterali, perfetto per apparecchiature con spazio verticale limitato e disposizione parallela densa di più unità di scorrimento.

   2. Scenari applicativi tipici

     --  Elettronica 3C: Montaggio e incollaggio del chip, messa a fuoco del modulo lente, posizionamento ultrapreciso dei microcomponenti, test del ciclo della sonda

     --  Attrezzatura ottica: Movimento di precisione della telecamera CCD, calibrazione fine dell'obiettivo ottico, posizionamento laser, guida della piattaforma di rilevamento ad alta precisione

     --  Assemblaggio di microprecisione: Bloccaggio automatico miniaturizzato delle viti, crimpatura dei terminali, inserimento di componenti di precisione, guida della maschera ad alta precisione

     -- Attrezzature mediche: Controllo di precisione della micropompa, commutazione precisa della valvola miniaturizzata, posizionamento telescopico del piccolo strumento

Confronto tra la selezione delle tabelle di diapositive: MXP, MXJ e MXQ

Guida alla selezione rapida in 3 passaggi

   1. Selezione foro in base al carico
     --φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Riservare un margine di sicurezza del carico non inferiore al 50% per garantire un funzionamento stabile e preciso.

   2. Conferma dell'ictus Intervallo di corsa standard: 5~30 mm. Dare priorità alle corse brevi (5~20 mm) per condizioni di lavoro ad alta frequenza per mantenere una maggiore precisione di posizionamento e stabilità operativa.

   3. Corrispondenza della configurazione

      --  Monitoraggio della posizione: equipaggia 2 interruttori magnetici M9B per il feedback della posizione della corsa bidirezionale in tempo reale.

     -- Limitazione e buffering di precisione: seleziona il limite metallico a doppia estremità (B) per un posizionamento preciso regolabile di 0 ~ 5 mm; scegliere il buffer idraulico per i modelli φ8 e superiori per ridurre l'impatto ad alta frequenza.

     --  Adattamento delle tubazioni: adottare tubazioni assiali per layout di spazio ultra-ristretto e tubazioni laterali per scenari di installazione standard convenzionali.

Riassunto di una frase

     Il tavolo scorrevole pneumatico ad altissima precisione della serie SOLH MXP presenta un parallelismo ultrabasso di 0,004 mm, errore di rotazione minimo, binario di guida integrato integrato, tubazioni commutabili a doppia direzione e buffer idraulico opzionale, fungendo da stadio micro lineare premium ad alta rigidità per il rilevamento ottico, assemblaggio 3C ultrapreciso e apparecchiature di automazione medica di fascia alta.
