Tavolo scorrevole pneumatico serie MXQ | Guida a ricircolo di sfere/Tipo economico

Marca: SOLH di Riche Technology

Panoramica del prodotto

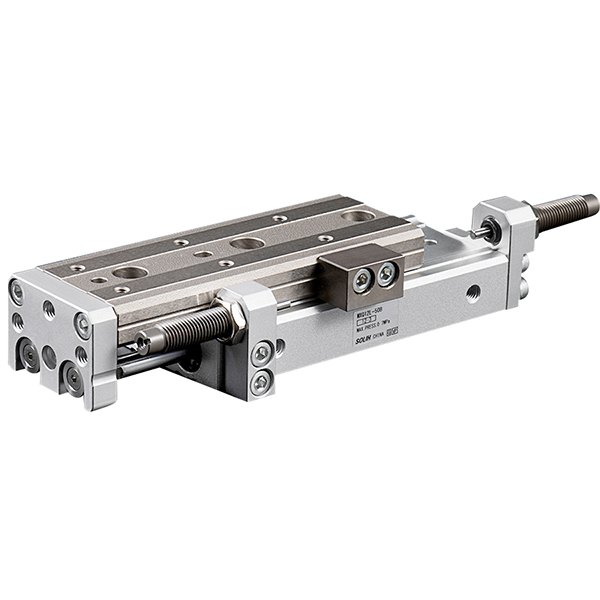

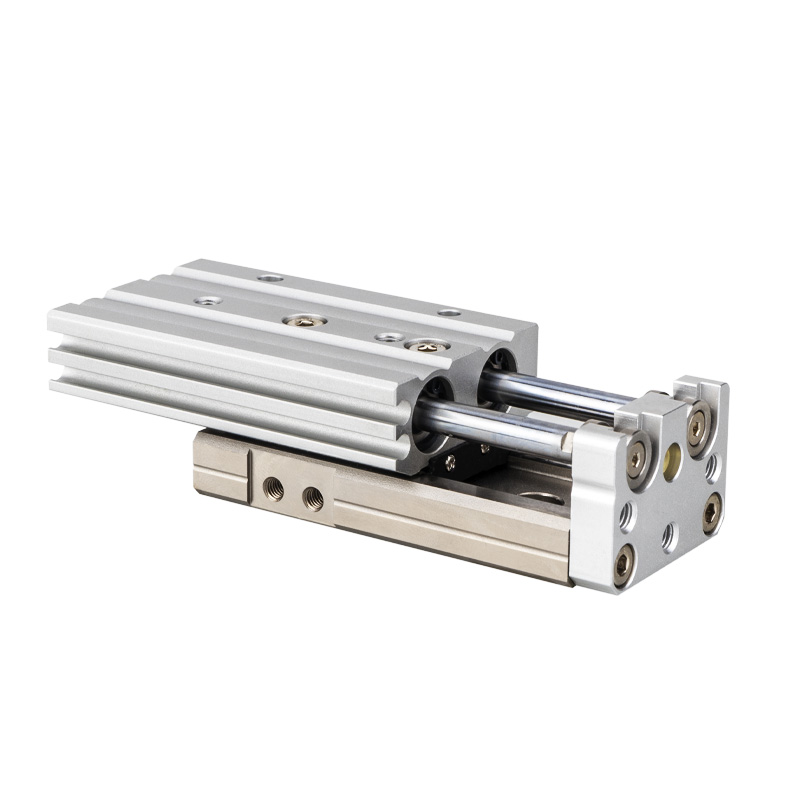

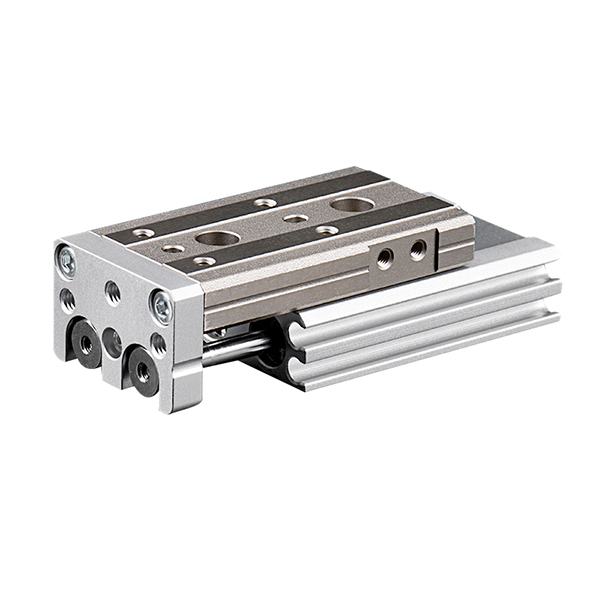

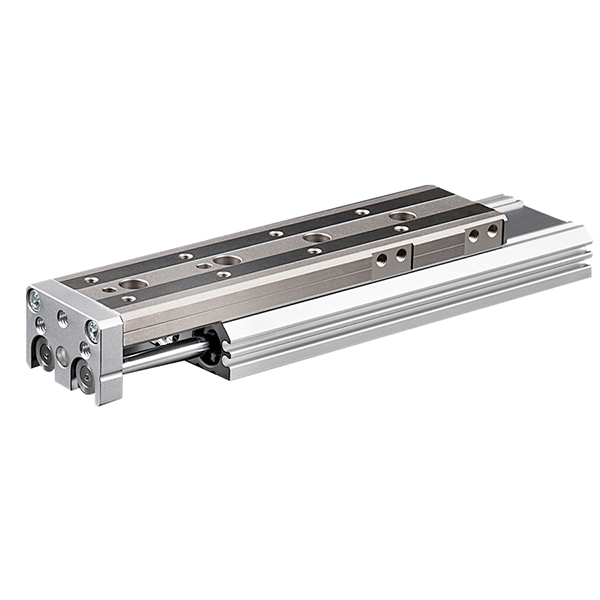

     La serie SOLH MXQ è una tavola di scorrimento pneumatica compatta ed economica dotata di un sistema di guida a doppio pistone e guide di scorrimento a ricircolo di sfere. Adottando una struttura integrata ultrasottile e leggera, offre un movimento lineare stabile di media precisione con una precisione di ripetizione di ±0,02 mm. Come alternativa economica alla tradizionale combinazione “cilindro + guida esterna”, riduce notevolmente i costi delle apparecchiature mantenendo prestazioni operative affidabili. Ideale per la movimentazione automatizzata generale e gli scenari di assemblaggio di precisione standard, è la soluzione di guida lineare di base preferita per le linee di produzione automatizzate di massa.

Struttura principale e principio di funzionamento

     -- Azionamento a doppio effetto a doppio pistone: Dotato di una struttura a doppio pistone che fornisce il doppio della spinta in uscita rispetto alle slitte monocilindriche con la stessa dimensione di alesaggio. Garantisce un movimento lineare sincrono e stabile con oscillazione o deflessione pari a zero durante il funzionamento ciclico ad alta frequenza.

     -- Binario di guida a ricircolo di sfere: Adotta un design con guida a ricircolo di sfere non precaricata, caratterizzato da un movimento fluido con carico leggero e bassi costi di produzione. Mantiene una precisione di posizionamento ripetuta stabile di ± 0,02 mm, soddisfacendo pienamente i requisiti di automazione di media precisione.

     -- Corpo integrato ultrasottile e leggero: La struttura integrata del cilindro e della tavola scorrevole ha un'altezza inferiore del 10% e un peso più leggero del 22% rispetto alla serie MXS, realizzando un layout di installazione più compatto per apparecchiature con spazio limitato.

     -- Montaggio flessibile su tre lati: Supporta il fissaggio in tre direzioni inferiore, laterale e assiale con fori per perni di posizionamento di precisione preimpostati. Semplifica le procedure di installazione e posizionamento in loco, migliorando l'efficienza complessiva dell'assemblaggio.

     -- Design a induzione magnetica integrato: Anello magnetico interno standard con scanalature di montaggio laterali riservate per interruttori magnetici serie D-M9□ e A93. Il design con montaggio a incasso evita interferenze strutturali e garantisce un feedback stabile del segnale di posizione.

 Regola di codifica del modello completa

   1. Esempio di modello: MXQ16-50AS-M9BW

   2. Esempio di riferimento dell'ordine standard

     -- MXQ20-75A-FR-M9NL: Alesaggio 20 mm, corsa 75 mm, regolazione della corsa a doppia estremità, connessione assiale, interruttore magnetico PNP con lunghezza del cavo di 3 m

Specifiche tecniche generali di base

Grafico di riferimento della forza e del carico in uscita (@0,5 MPa, installazione orizzontale)

Nota: la capacità di carico diminuisce con la corsa più lunga e la velocità operativa più elevata; fattore di sicurezza ≥2; il carico verticale richiede la verifica della coppia ammissibile

Scenari applicativi e confronto della selezione dei prodotti

   1. Scenari applicativi prioritari per la serie MXQ

     --  Movimentazione automatizzata generale: Perfetto per il trasferimento ciclico di piccole parti elettroniche, terminali, componenti in plastica e dispositivi modulari leggeri con requisiti di precisione standard.

     -- Progetti di automazione sensibili ai costi: Come alternativa economica alla serie MXS ad alta precisione, riduce i costi complessivi delle apparecchiature di oltre il 30% mantenendo prestazioni di base stabili.

     -- Layout dello spazio ultracompatto: Presenta un'altezza del corpo inferiore e un peso inferiore rispetto alle guide MXS, consentendo di risparmiare spazio di installazione verticale per apparecchiature automatizzate altamente compatte.

     -- Funzionamento a carico leggero di media precisione: Ideale per condizioni di lavoro con richiesta di posizionamento di ±0,02 mm e senza requisiti di elevata rigidità o resistenza alla coppia pesante.

     -- Ciclismo a corsa breve ad alta frequenza: Affidabile per operazioni ripetute a lungo termine con corsa breve di 10~50 mm, sostituendo efficacemente le tradizionali combinazioni di cilindro diviso e guida esterna.

   2.MXQ contro MXS contro MXH | Confronto tra le tabelle di scorrimento Core SMC

Punti chiave della selezione professionale

     -- Corrispondenza delle dimensioni del foro: Selezionare la dimensione del foro appropriata in base al peso del pezzo e alla direzione di installazione. Controllare il carico orizzontale entro il 50% del valore nominale e il carico verticale entro il 25% del valore nominale per garantire un funzionamento stabile a lungo termine.

     -- Selezione del tratto e prenotazione del margine: riservare un margine di corsa di 5~10 mm durante la selezione del modello. Adottare il suffisso di regolazione fine AS/AT/A (rifinitura 0~5 mm) se è necessaria una calibrazione precisa della corsa.

     -- Selezione di montaggio flessibile: Montaggio dal basso per la movimentazione orizzontale dei materiali; montaggio laterale per installazione fissa laterale; montaggio assiale per impilamento sull'asse Z e assemblaggio di apparecchiature multistrato.

     -- Ottimizzazione della configurazione del buffer: Tampone in gomma standard per il funzionamento convenzionale a bassa velocità. Installare un ammortizzatore idraulico opzionale quando la velocità operativa supera i 300 mm/s o il peso del carico supera i 5 kg (non applicabile al modello MXQ6).

     -- Configurazione del rilevamento della posizione: Compatibile con interruttori magnetici M9B/M9N/A93. Le scanalature integrate su entrambi i lati supportano l'installazione del doppio interruttore per ottenere un feedback accurato del segnale di estensione/ritrazione sul posto.

Riassunto di una frase

     La tavola di scorrimento pneumatica economica della serie SOLH MXQ adotta una guida leggera a ricircolo di sfere e una struttura integrata a doppio pistone, caratterizzata da un corpo sottile ultraleggero, precisione media stabile di ± 0,02 mm e basso costo, fungendo da miglior sostituto economico per le tradizionali combinazioni cilindro-guida per l'automazione industriale generale e l'assemblaggio di precisione leggera.
