Cilindro senza stelo con accoppiamento magnetico serie RM
Il cilindro senza stelo ad accoppiamento magnetico della serie SOLH RM è progettato per essere intercambiabile con le controparti Airtac. Adotta un azionamento magnetico sincrono senza contatto e una struttura a cilindro completamente chiusa per perdite zero e funzionamento senza polvere, adatto per ambienti puliti senza olio dell'industria elettronica, medica e alimentare. Le dimensioni del foro vanno da φ10 a φ40 mm con corsa massima di 2000 mm, operando in un ampio intervallo di temperature industriali di -20℃~70℃ e con una pressione di avvio minima di 0,15 MPa. Sono disponibili quattro varianti strutturali: tipo base RMS senza guide integrate che richiede guide esterne e staffe terminali con il costo più basso; Tipo standard RMT integrato con doppie aste di guida e cuscinetti scorrevoli per resistere ai normali carichi laterali senza guide aggiuntive per una facile installazione; Versione di precisione RMTL con aste guida estese ad alta precisione che raggiungono una precisione di posizionamento ripetitivo di ±0,1 mm; Tipo di guida rinforzata RMH per carichi pesanti con forte capacità antideflessione per carico indipendente. Sono dotati di respingenti in gomma a doppia estremità standard, con respingenti regolabili opzionali e respingenti idraulici esterni per un movimento stabile fino a 500 mm/s. I kit di interruttori magnetici opzionali si abbinano ai sensori D-M9 per il feedback del segnale di posizione. Le strutture di guida integrate riducono i costi aggiuntivi di approvvigionamento e assemblaggio delle guide lineari esterne. Offre un eccezionale rapporto costo/prestazioni rispetto alle serie SMC CY1 e CY3, ampiamente utilizzate nel trasporto di materiali a lunga distanza, nell'azionamento di porte protettive e nel retrofitting salvaspazio di cilindri a tiranti convenzionali su linee di produzione automatizzate a budget medio.
Cilindro senza stelo con accoppiamento magnetico serie RM | Tipo a corsa lunga guidata Airtac compatto
Marca: SOLH di Riche Technology
RMT
RMTL
Panoramica del prodotto
La serie SOLH RM è un cilindro senza stelo con accoppiamento magnetico in stile Airtac tradizionale progettato per esigenze di guida lineare guidata, compatta e a corsa lunga. Adottando la trasmissione sincrona magnetica senza contatto tra il pistone interno e la tavola di scorrimento esterna, la struttura completamente chiusa garantisce un funzionamento completamente privo di perdite e senza polvere. Coprendo quattro modelli principali, inclusi il tipo base e il tipo con stelo guidato, il diametro varia da φ10 a φ40 mm con una corsa massima di 2000 mm. Dotato di guida integrata, ampia adattabilità della temperatura e prestazioni ad alto costo, è perfettamente adatto per scenari di trasferimento lineare a corsa lunga e automazione di spazi puliti, fungendo da alternativa domestica preferita alle serie SMC CY1/CY3.
Classificazione del modello principale e caratteristiche strutturali
1. Classificazione completa dei modelli della famiglia RM
•Tipo base RMS: Struttura ultra minimalista senza sistema di guida integrato. Richiede staffe di supporto esterne e guide lineari per l'installazione. Presenta il costo più basso ed è ideale per progetti sensibili al budget con strutture di guida riservate.

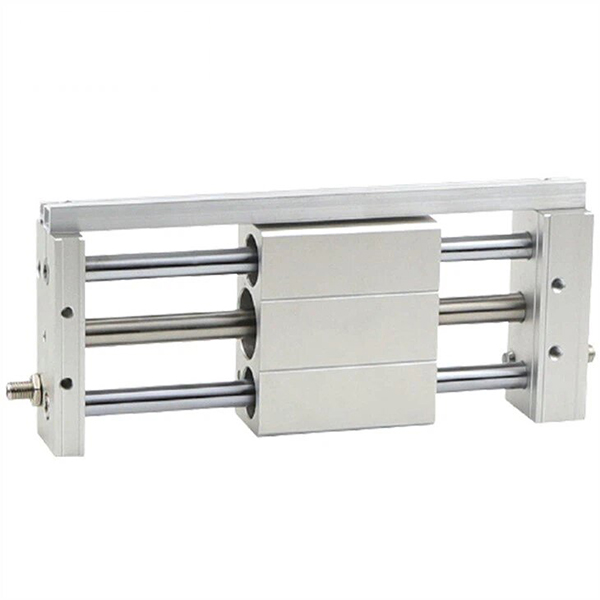

•Tipo guidato standard RMT: Dotato di doppie aste di guida e cuscinetti scorrevoli per la funzione di guida integrata. Può sopportare carichi laterali ed eccentrici senza guide esterne, consentendo un'installazione semplice e veloce per condizioni di lavoro convenzionali.

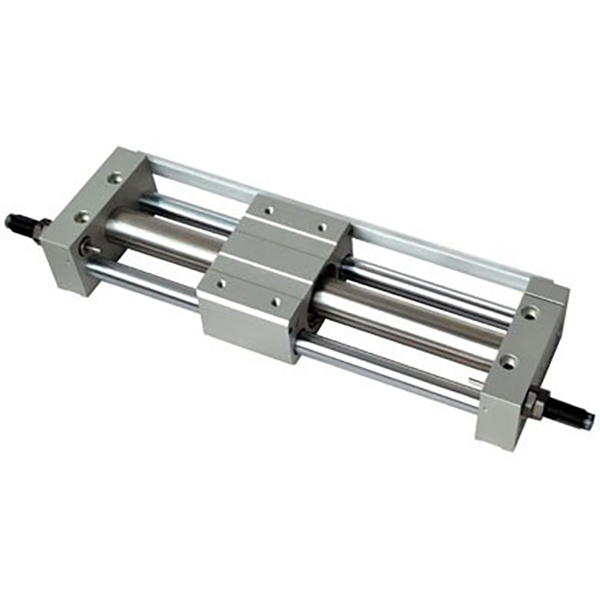

•Tipo guidato di precisione RMTL: Adotta aste di guida estese ad alta precisione e cuscinetti ad alta rigidità per migliorare la precisione del movimento lineare. La precisione di posizionamento ripetuto raggiunge ±0,1 mm, soddisfacendo i requisiti di posizionamento della corsa ad alta precisione e di trasferimento a microdistanza.
•Tipo a slitta per carico elevato RMH: Ottimizzato con guide di scorrimento rinforzate e struttura dell'asta di guida ad alta resistenza, con eccellente capacità di carico e prestazioni anti-deflessione. Può essere utilizzato direttamente come tavolo scorrevole autonomo per scenari operativi con carichi pesanti e alta stabilità.
2. Principali vantaggi strutturali
•Azionamento con accoppiamento magnetico e prestazioni pulite a zero perdite: L'array magnetico ad alta resistenza integrato realizza una trasmissione sincrona non meccanica. La canna del cilindro completamente chiusa isola completamente i circuiti dell'aria interni dall'ambiente esterno, ottenendo zero perdite d'aria e un funzionamento senza polvere. È pienamente conforme agli standard igienici per le applicazioni di pulizia in ambito alimentare, elettronico e medico.
•Design compatto senza stelo e risparmio di spazio: L'assenza di struttura di estensione dello stelo riduce lo spazio di installazione del 50% rispetto ai tradizionali cilindri a tiranti. Mantiene un funzionamento lineare stabile senza piegarsi anche in condizioni di corsa lunga massima di 2000 mm, supportando perfettamente il design compatto dell'apparecchiatura.
•Struttura isolata antipolvere e durata prolungata: La camera del pistone e la tavola di scorrimento sono completamente isolate per impedire l'ingresso di polvere, sporco e impurità esterne all'interno del cilindro. La combinazione ottimizzata di anello resistente all'usura e anello antipolvere riduce efficacemente la perdita di attrito e prolunga la durata complessiva.
•Design integrato con asta a doppia guida (RMT/RMTL/RMH): La struttura di guida autonoma elimina la necessità di guide di scorrimento esterne. Resiste efficacemente alla forza laterale e all'interferenza del carico eccentrico, garantendo un movimento alternativo regolare e stabile con una maggiore efficienza di installazione.
•Configurazione multi-buffer per un funzionamento stabile: I tamponi in gomma fissi a doppia estremità standard assorbono l'impatto operativo e riducono il rumore di funzionamento. I respingenti regolabili e i respingenti idraulici opzionali supportano il funzionamento stabile a una velocità massima di 500 mm/s, evitando impatti rigidi durante il movimento ciclico ad alta velocità.

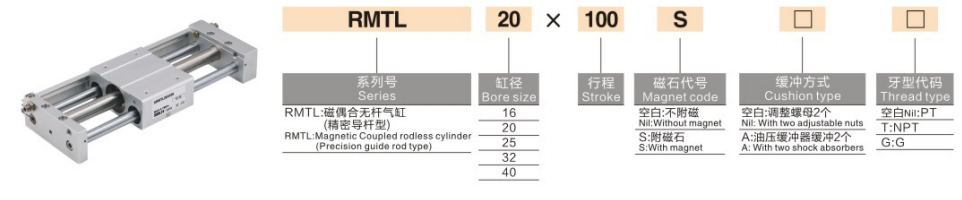

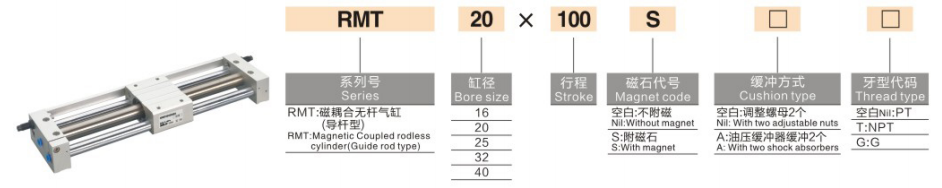

Regola di codifica del modello completa
1.Esempi di modello: RMT20-500 | RMS16-300-S
Segmento di codice
Specifica Significato
RM
Codice serie: Cilindro senza stelo con accoppiamento magnetico (standard Airtac)
S/T/TL/H
Tipologia Struttura: S=Base; T=Guida standard; TL=Guida di precisione; H=Slitta ad alto carico
16/10/20/25/32/40
Diametro del foro centrale (mm)
50~2000
Lunghezza corsa (mm): Standard 50~1000 mm; Estesa massima 2000 mm
-S
Accessorio opzionale: S=dotato di magnete, compatibile con gli interruttori della serie D-M9
2.Esempi di riferimenti ordine standard
•RMS16-300: alesaggio 16 mm, corsa 300 mm, tipo base non guidato senza interruttore magnetico
•RMT20-500-S: alesaggio 20 mm, corsa 500 mm, tipo guidato standard con accessorio magnetico
•RMTL25-800: alesaggio 25 mm, corsa 800 mm, tipo guidato ad alta precisione
Specifiche tecniche principali (condizione standard 20 ℃)
1. Specifiche generali di base
•Modalità operativa: Trasmissione sincrona senza contatto con accoppiamento magnetico a doppio effetto
•Fluido di lavoro: Aria compressa filtrata (filtrazione da 40μm, funzionamento senza olio disponibile)
•Temperatura ambiente: -20℃~70℃ (grado industriale per temperatura ultra ampia)
•Intervallo di pressione di esercizio: 0,15~0,7 MPa; Pressione di prova: 1,0 MPa
•Velocità operativa standard: 50~500mm/s
•Modalità buffer: Tampone in gomma fisso a doppia estremità standard; respingente regolabile/respingente idraulico facoltativo
•Forza di tenuta magnetica: 55~1400N (aumenta gradualmente con la dimensione del foro)
2. Grafico dei parametri chiave delle prestazioni (@0,5 MPa)
Foro φ (mm)
Spinta teorica (N)
Carico consigliato (kg)
Forza di tenuta magnetica (N)
Dimensione della porta
10
31
0.8
55
M5×0,8
16
78
2
140
M5×0,8
20
123
4
220
Tc1/8
25
192
6
345
Tc1/8
32
314
10
560
Tc1/8
40
490
16
880
RC1/4
Linee guida per la configurazione e la selezione dei principali
1. Selezione della dimensione del foro in base al carico e alla spinta
•φ10~φ16 (servizio microleggero): Adatto per carichi ≤2 kg, dedicato al trasferimento di componenti di precisione a corsa breve e alle operazioni di microposizionamento in apparecchiature di automazione elettronica miniaturizzate.
•φ20~φ25 (servizio leggero generale): Abbinato a un carico leggero di 4~6 kg, ideale per operazioni convenzionali di spinta e trazione a corsa lunga (≤1000 mm) in linee di produzione automatizzate generali.
•φ32~φ40 (impiego medio): Applicabile a scenari di carico medio da 10 ~ 16 kg, perfettamente adattato alla movimentazione di materiali a corsa lunga e alle condizioni di lavoro cicliche ad alta frequenza nelle apparecchiature di automazione dell'imballaggio e della logistica.
2. Selezione del modello e del sistema di guida
•Tipo base RMS: Soluzione a bassissimo costo senza guida integrata. Adatto per progetti e apparecchiature sensibili al budget con guide lineari esterne preinstallate, che richiedono il fissaggio della staffa a doppia estremità.
•Tipo guidato standard RMT: Design a doppia asta di guida tutto in uno con guida del cuscinetto integrata. Può resistere ai carichi laterali convenzionali senza accessori di guida esterni, caratterizzato da un'installazione semplice e da un'ampia adattabilità alle condizioni di lavoro standard.
•Tipo guidato di precisione RMTL: Le aste guida estese ad alta precisione ottimizzano la stabilità del movimento lineare, ottenendo una precisione di posizionamento ripetibile fino a ±0,1 mm. La scelta migliore per il posizionamento di precisione, l'assemblaggio preciso e gli scenari con domanda lineare elevata.
•Tipo a slitta per carico elevato RMH: La guida di scorrimento rinforzata e la struttura dell'asta di guida ad alta resistenza migliorano notevolmente la capacità antideflessione e la capacità di carico. Può sostituire i tavoli scorrevoli indipendenti per completare attività di guida a corsa lunga con carichi pesanti.
3. Selezione della configurazione ambientale e funzionale
•Applicazione per un ambiente pulito: La trasmissione magnetica senza contatto senza perdite e priva di polvere evita l'inquinamento secondario. I modelli autoguidati RMT e RMTL sono preferiti per il funzionamento stabile a lungo termine nelle officine pulite alimentari, mediche ed elettroniche.
•Aggiornamento delle condizioni di lavoro ad alta velocità: Dotato di ammortizzatori idraulici esterni per eliminare l'impatto finale, supportando stabilmente il funzionamento continuo ad alta velocità fino a 500 mm/s per linee di produzione cicliche ad alta frequenza.
•Feedback di posizione di precisione: Aggiungi la configurazione dotata di magnete -S, compatibile con gli interruttori magnetici della serie D-M9, che realizza il posizionamento della corsa multipunto e il feedback del segnale elettrico in tempo reale per il controllo automatizzato del collegamento.
Scenari tipici di applicazioni industriali
•Trasferimento elettronico di materiale in camera bianca: La struttura di accoppiamento magnetico priva di polvere e a inquinamento zero è ampiamente utilizzata per la movimentazione di materiali a lunga distanza in officine prive di polvere di semiconduttori e LCD, proteggendo efficacemente ambienti di produzione puliti.
•Spostamento della linea di confezionamento alimentare e farmaceutico: Il design integrato autoguidato semplifica l'installazione e la manutenzione quotidiana, soddisfacendo perfettamente le esigenze di spinta e traino di pezzi a corsa lunga delle apparecchiature di imballaggio per carichi leggeri e medi con prestazioni igieniche e affidabili.
•Controllo automatizzato di porte e protezioni per apparecchiature: La struttura compatta senza stelo consente di risparmiare il 50% di spazio di installazione, adatta per l'azionamento stabile di apertura e chiusura di porte protettive, schermi antipolvere e coperture di sicurezza di apparecchiature a corsa lunga.
•Posizionamento di precisione in catena di montaggio a corsa lunga: Il modello guidato ad alta precisione RMTL garantisce un'eccellente linearità e precisione di posizionamento ripetuto, soddisfacendo i requisiti di posizionamento preciso a distanza ultra lunga di 1 ~ 2 m e di trasporto ciclico delle linee di produzione.
•Rinnovamento di apparecchiature compatte e risparmio di spazio: Serve come sostituto ideale dei tradizionali cilindri a tiranti in scenari a corsa lunga (>500 mm), ottimizzando notevolmente il layout delle apparecchiature e realizzando un design compatto delle apparecchiature automatizzate.
Confronto dei parametri principali della serie RM e della serie CY1 / CY3
Elemento di confronto
Serie RM (Airtac)
Serie CY1 (SMC base)
Serie CY3 (aggiornato SMC)
Configurazione guida
Asta a doppia guida autonoma (RMT/RMTL/RMH)
Tipo base non guidato, è necessaria una guida esterna
Tipo base non guidato, è necessaria una guida esterna
Lunghezza massima della corsa
2000 mm
1500 mm
5000 mm
Pressione di esercizio minima
0,15MPa
0,18 MPa
0,12MPa
Ripeti la precisione di posizionamento
±0,1 mm (RMTL)
±0,2 mm
±0,1 mm
Livello di costo
Medio (prestazioni ad alto costo)
Basso
Alto
Scenari applicabili principali
Automazione domestica, budget medio, non necessita di guida esterna
Condizioni di lavoro standard convenzionali e sensibili al budget
Alta frequenza, corsa ultra lunga, condizioni di lavoro pulite di alto livello
Guida alla selezione rapida in tre passaggi
1. Conferma della dimensione del foro: Calcolare la spinta richiesta in base al peso effettivo del carico con un fattore di sicurezza ≥2. Regole consigliate: ≤2kg → φ16; 4~6 kg → φ25; 10~16 kg → φ40.
2. Conferma del tipo di modello: Scegli RMS per un budget estremamente basso; RMT per condizioni di lavoro generali standard; RMTL per esigenze di posizionamento ad alta precisione; RMH per scenari con carichi pesanti e anti-deflessione.
3. Conferma delle specifiche della corsa: Selezionare la corsa standard da 50~1000 mm per l'uso convenzionale; corsa estesa opzionale fino a 2000 mm per esigenze di guida su distanze medio-lunghe.
Riassunto di una frase
Il cilindro senza stelo ad accoppiamento magnetico Airtac della serie SOLH RM integra strutture autoguidate diversificate, un'adattabilità ultra ampia della temperatura e prestazioni pulite senza perdite, fungendo da soluzione di guida lineare domestica a corsa lunga ad alto costo per apparecchiature automatizzate a budget medio.
