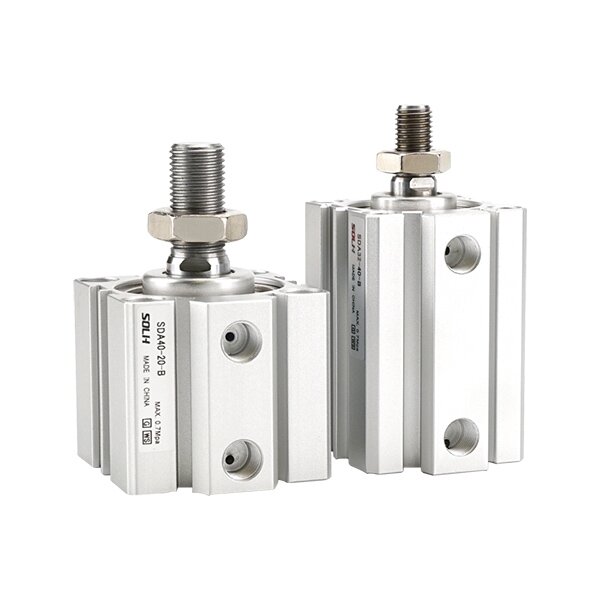

Cilindro pneumatico compatto ultrasottile serie SDA

Marca: SOLH di Riche Technology

Panoramica del prodotto

     Cilindro compatto ultrasottile quadrato serie SOLH SDA, attuatore compatto classico ed economico. La lunghezza del corpo è solo 1/2~1/3 del cilindro con tirante standard. Dimensioni di montaggio intercambiabili con le serie Airtac ACQ e SMC CQ2. Adatto per spinta, bloccaggio e posizionamento a corsa breve in spazi di installazione limitati, ampiamente utilizzato nell'automazione 3C, nei macchinari per l'imballaggio e nelle apparecchiature di fissaggio.

Struttura e caratteristiche principali

     -- Corpo in alluminio quadrato ultrasottile, supporta l'installazione integrata per risparmiare spazio;

     - Canna anodizzata dura, stelo cromato, resistente all'usura e anticorrosione;

     -- Varianti complete: doppio effetto, semplice ritorno a molla, doppio stelo, corsa regolabile, versione dotata di magnete;

     -- Paraurti in gomma integrati su entrambe le estremità per assorbimento degli urti e riduzione del rumore;

     -- Guarnizione bidirezionale a basso attrito con deposito di grasso, lunga durata senza olio;

     -- Scanalature circostanti del sensore per un'installazione flessibile di sensori magnetici.

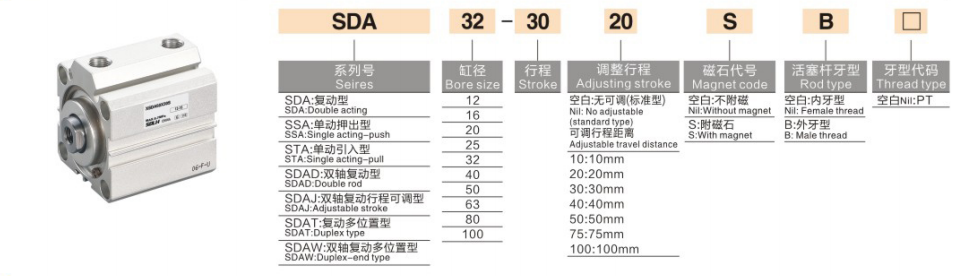

Regola di codifica del modello

   1. Esempio: SDA20-50-S-B

     -- SDA: nome della serie; SSA=estensione della molla; STA=ritrazione a molla; SDAD=doppia asta; SDAJ=corsa regolabile

     -- 20: Diametro: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lunghezza corsa 5~200 mm

     -- -S: anello magnetico incorporato

     -- -B: Stelo con filettatura esterna; vuoto=filettatura interna

Specifiche tecniche

Forza teorica di spinta e trazione a 0,5 MPa (asta singola)

Riassunto di una frase

     Cilindro pneumatico compatto ultrasottile SOLH SDA economico con numerose varianti, intercambiabile con ACQ e CQ2, attuatore a corsa breve ideale a basso costo per applicazioni di bloccaggio e spinta automatiche salvaspazio.
