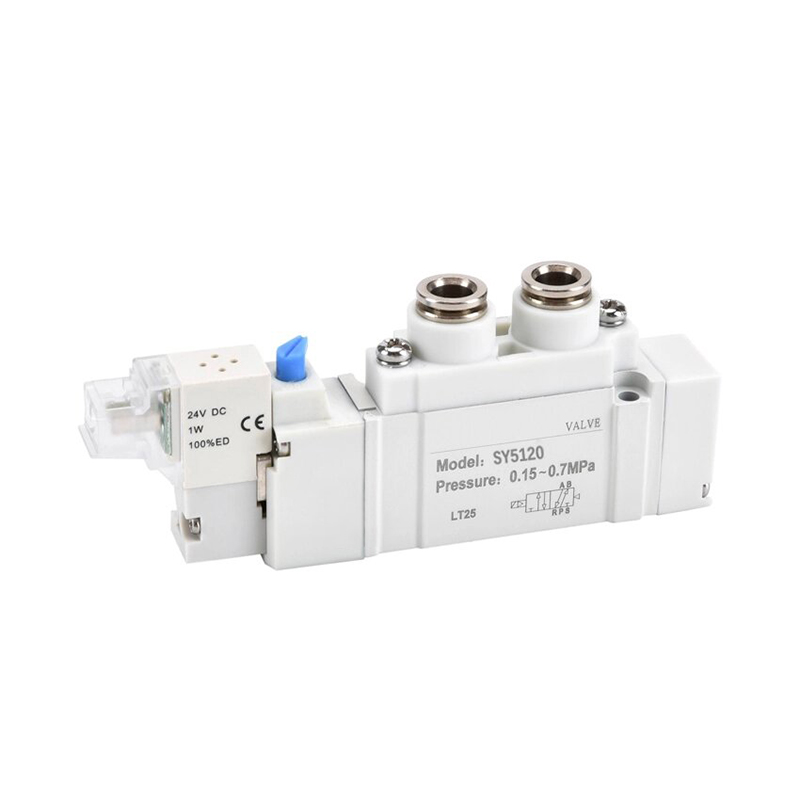

Elettrovalvola a 5 vie pilotata serie SY

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie SOLH SY è un'elettrovalvola a 5 porte pilotata tradizionale, caratterizzata da un corpo ultracompatto, un consumo energetico estremamente basso e una capacità di flusso notevolmente migliorata. Serve come componente di controllo direzionale principale per il movimento alternativo del cilindro e la commutazione del circuito pneumatico su tutte le apparecchiature di produzione automatizzate, completamente intercambiabile con la serie SY SMC originale.

Classificazione delle dimensioni della serie completa e ambito di corrispondenza

Specifiche tecniche del nucleo universale

  1. Tipi di circuiti:

     -- 5/2 vie (ritorno a molla singola/bobina a doppia ritenuta);

     -- 5/3 vie (3 funzioni centrali: Centro chiuso/Scarico centrale/Alimentazione pressione centrale)

  2. Intervallo della pressione operativa

     -- Pilota interno: 0,1 ~ 0,7 MPa

     -- Pilota esterno (compatibile con il vuoto): -100 kPa ~ 0,7 MPa

  3. Temperatura operativa: -10 ~ 50 ℃ (senza formazione di ghiaccio nella fonte d'aria)

  4. Consumo energetico della bobina: bobina standard 0,35 W; bobina a basso consumo a risparmio energetico solo 0,1 W

  5. Grado di protezione: connettore IP65; base di montaggio per collettore IP67

  6. Durata del servizio: bobina di sigillatura degli spazi fino a 200 milioni di cicli; tenuta elastica fino a 70 milioni di cicli

  7. Opzioni di tensione standard: DC12V / DC24V (corrente principale di massa); CA110 V/CA 220 V

Vantaggi strutturali e prestazionali principali

  1. Struttura di montaggio del collettore a innesto rapido

     -- Si aggancia direttamente alla base del collettore della serie SS5Y, montaggio e smontaggio rapidi, facile manutenzione della valvola singola senza smontare l'intera isola valvole.

  2. Bobina a bassissimo risparmio energetico

     -- Bobina opzionale a bassa potenza da 0,1 W, bassa generazione di calore, perfettamente adatta per condizioni di lavoro energizzate continue a lungo termine, riducendo notevolmente i costi di aria compressa e energia di fabbrica.

  3. Runner ad alto flusso notevolmente ottimizzato

     -- Design ottimizzato per la semplificazione interna, capacità di flusso aumentata di circa l'80% rispetto alle elettrovalvole di vecchia generazione, realizzando una maggiore velocità di estensione/retrazione del cilindro senza perdita di pressione.

  4. Schermo del filtro pilota integrato

     -- Filtro a rete sottile integrato sull'ingresso della valvola pilota per bloccare polvere e impurità, riducendo efficacemente il tasso di guasto della bobina e prolungando la durata.

  5. Layout della porta flessibile multidirezionale

     -- Porte dell'aria disponibili sulle tre direzioni laterali/superiore/inferiore, regolano liberamente il percorso dei tubi per evitare interferenze meccaniche all'interno dei telai compatti delle apparecchiature.

  6. Integrazione dell'isola di valvole modulare

     -- Perfettamente abbinato alle basi per collettori multistazione serie SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizza alimentazione e scarico dell'aria unificati e centralizzati, layout di cablaggio ordinato e risparmio di spazio di installazione nell'armadio.

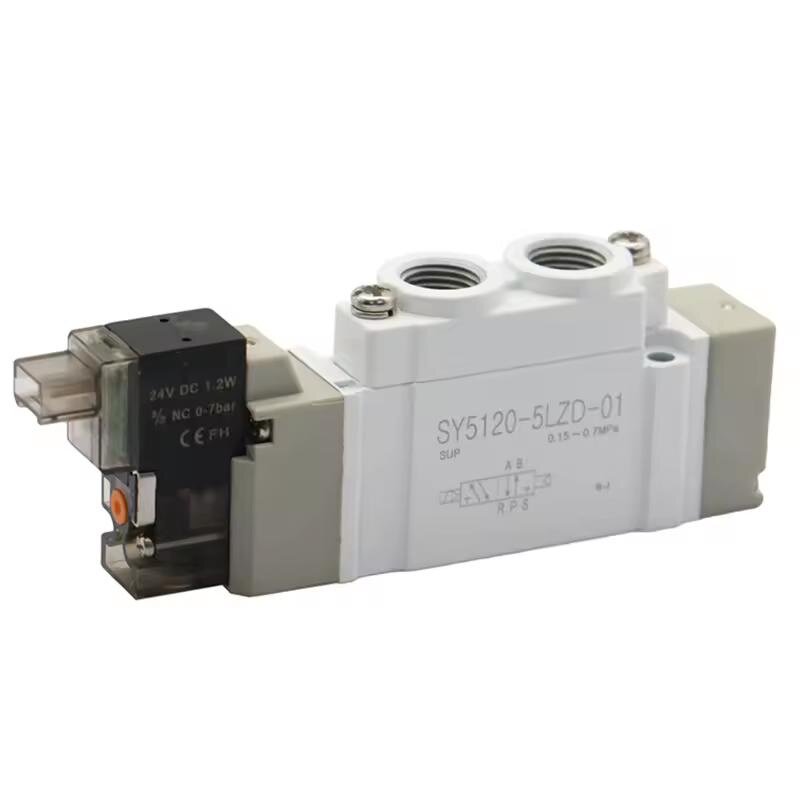

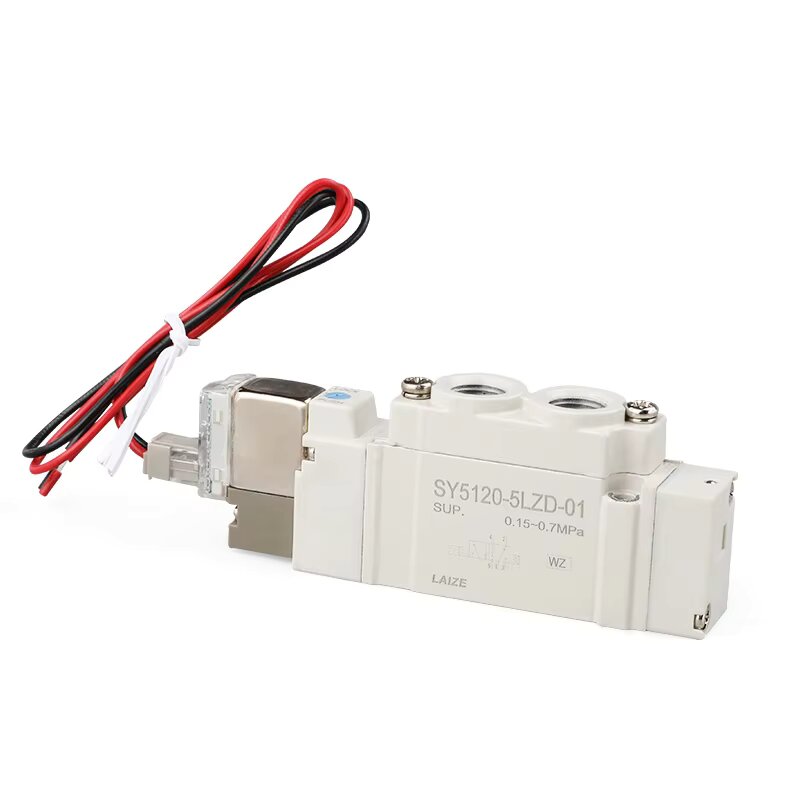

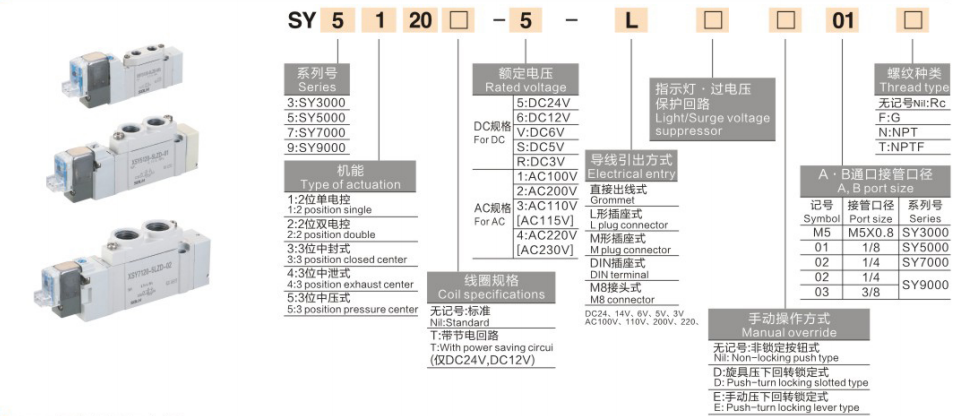

Regola di codifica modello completa (esempio: SY5120-5LZD-01)

  1. SY: codice serie dell'elettrovalvola a 5 vie pilotata

  2. 5: Numero della serie dimensionale (5 = serie media SY5000)

  3. 1: Codice funzione del circuito

     1 = ritorno a molla singola 5/2;

     2 = bobina doppia ritenuta 5/2;

     3 = valvola 5/3 a tre posizioni

  4. 2: Codice base strutturale interna

  5. 0: Tipo di montaggio su base standard

  6. 5: Codice tensione bobina (5 = DC24V, mainstream)

  7. LZ: Configurazione presa e protezione

     L = presa a L; Z = indicatore LED integrato + circuito di protezione da sovratensione

  8. D: Codice di esclusione manuale (funzionamento del cacciavite con bloccaggio a rotazione)

  9. 01: Dimensione filettatura attacco (01 = Rc1/8")

Scenari tipici di applicazioni industriali

     -- Linee di produzione di assemblaggio automatizzato, apparecchiature di precisione per semiconduttori, macchinari per l'imballaggio

     -- Linee di produzione di stampaggio e saldatura automobilistica, strumenti per test medici

     -- Pinze robotiche pneumatiche, cilindri a scorrimento lineare, attuatori rotanti di indicizzazione

     -- Commutazione avanti/indietro del cilindro, on-off del circuito pneumatico e controllo della regolazione della velocità

Una frase

     Riepilogo L'elettrovalvola a 5 porte pilotata serie SOLH SY copre la gamma completa SY3000/SY5000/SY7000/SY9000 con bobina a risparmio energetico da 0,1 W, grado di protezione dalla polvere e dall'acqua IP65/IP67, flusso superiore dell'80% rispetto ai vecchi modelli e compatibilità con collettore SS5Y plug-in, la valvola di controllo direzionale compatta universale per l'automazione dei cilindri in elettronica, automobile, imballaggio e apparecchiature mediche.
