Cilindro a doppio albero serie TR | Cilindro a stelo doppio ad alta rigidità standard JIS

Marca: SOLH di Riche Technology

Panoramica del prodotto e struttura principale

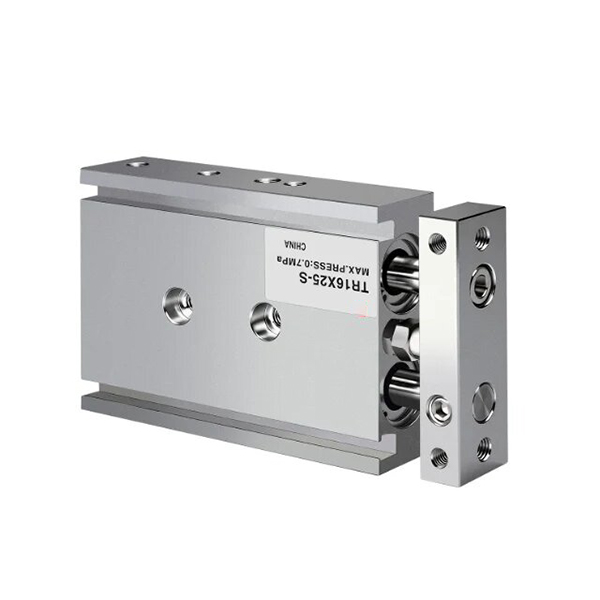

     La serie SOLH TR è un cilindro a doppio albero standard JIS che adotta una struttura di guida con doppio stelo e cuscinetto di scorrimento a pistone singolo (bicilindro bicilindrico non a doppio pistone). Caratterizzato da rigidità ultraelevata, eccellenti prestazioni antitorsione e forte resistenza al carico laterale, supporta il montaggio flessibile su 3 lati e la regolazione precisa della corsa. Progettato per esigenze di guida di alta precisione, questo cilindro è ampiamente utilizzato in processi automatizzati come posizionamento di precisione, pressatura di pezzi, trasferimento di materiali e blocco di pezzi, fungendo da soluzione affidabile di guida per carichi pesanti per stazioni di automazione standard.

1. Vantaggi strutturali principali

• Struttura a doppia asta sincrona ad alta rigidità: Dotato di un singolo pistone e due steli rigidi paralleli, accoppiati con boccole di scorrimento estese. Il design di guida sincrona a doppia asta raggiunge un funzionamento a deflessione zero con una precisione antirotazione di ±0,1°~±0,2°, eliminando efficacemente l'oscillazione dell'asta e garantendo un movimento lineare stabile.

• Buffer regolabile e regolazione fine della corsa: Il cuscinetto anti-collisione in gomma anteriore regolabile integrato supporta la regolazione fine della corsa e il buffer morbido, cooperando con il buffer fisso posteriore per ridurre l'impatto operativo, le vibrazioni e il rumore, adattandosi alle frequenti condizioni di lavoro alternativo.

• Progettazione flessibile di montaggio e tubazioni: I fori di montaggio riservati sulle superfici inferiore, superiore e laterale realizzano un'installazione flessibile in 3 direzioni. La disposizione opzionale delle tubazioni su due lati ottimizza la disposizione del circuito dell'aria per diverse strutture di apparecchiature. Le scanalature laterali standard consentono l'installazione diretta dell'interruttore magnetico senza staffe aggiuntive.

• Configurazione magnetica standard: È disponibile un anello magnetico integrato (suffisso S) per il rilevamento della posizione della corsa; la versione non magnetica è opzionale per scenari speciali sensibili alle interferenze per soddisfare diverse esigenze funzionali.

2. Differenza chiave rispetto alla serie CXS / CXSJ

• Serie TR: Struttura a pistone singolo e doppio stelo con uscita di spinta monocilindrica standard, maggiore rigidità complessiva e prestazioni antideflessione superiori per carichi pesanti, ideale per guida ad alta rigidità e scenari con carichi pesanti a corsa lunga.

• Serie CXS/CXSJ: Struttura a doppio stelo e doppio pistone con doppia uscita di spinta, caratterizzata da attrito inferiore e funzionamento più fluido ad alta velocità, più adatta per condizioni di lavoro di prelievo e posizionamento ad alta velocità e a corsa breve ad alta spinta.

Classificazione della sottoserie principale (tipo di stelo e stile di montaggio)

La serie TR copre tre sottomodelli principali, coprendo completamente scenari di installazione standard universali, sincroni bilaterali e ultracompatti per soddisfare esigenze diversificate di layout di automazione.

Regole complete per la denominazione dei modelli

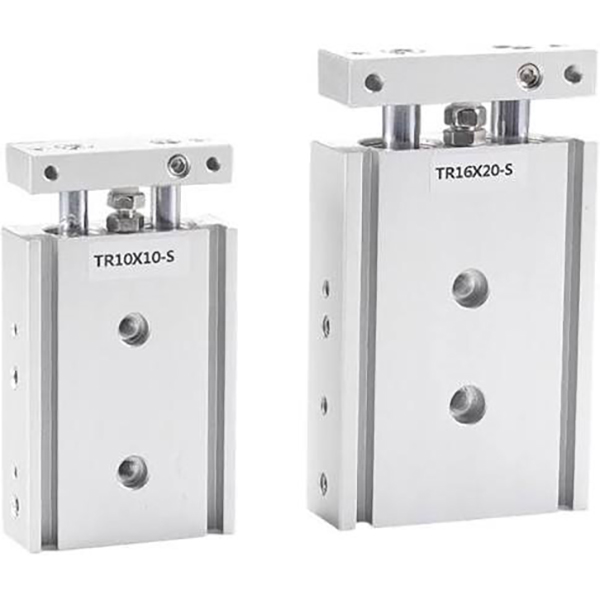

Esempio di modello: TR20×50S

1. Definizione del codice di denominazione

1. Codice serie: TR (stelo semplice standard) / TRW (stelo doppio passante) / TRJ (tipo compatto)

2. Dimensione del foro: 6/10/16/20/25/32 mm (gamma completa di fori JIS standard)

3. Corsa standard: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (corsa massima: 200mm)

4. Configurazione dell'anello magnetico: S = anello magnetico integrato (interruttore magnetico montabile, standard predefinito); No S = tipo non magnetico (speciale personalizzato, usato raramente)

5. Tipo di filettatura della porta: Filettatura PT (Rc) predefinita; filettatura G opzionale (suffisso G)/filettatura NPT (suffisso T)

6. Interruttore magnetico: D-M9B, D-A93, CS1-J, CS1-G opzionali e altri modelli universali, installati direttamente sulle scanalature laterali riservate senza staffe

Parametri tecnici standard generali

(Condizioni di test standard: temperatura normale 20 ℃, aria secca)

• Modalità operativa: Azionamento a pistone singolo a doppio effetto

• Intervallo di pressione di esercizio: 0,15~1,0MPa (alesaggio φ6: 0,2~1,0MPa)

• Pressione di prova: 1,5MPa

• Temperatura ambiente: -20℃~70℃ (ambiente operativo privo di ghiaccio)

• Velocità operativa: 30~500mm/s

• Precisione antirotazione: ±0,1° (alesaggio ≥16mm, alta precisione); ±0,2° (φ6/φ10 fori piccoli)

• Modalità buffer: Tampone anticollisione in gomma regolabile anteriore + tampone in gomma fisso posteriore (nessuna opzione tampone d'aria)

• Dimensioni della porta della tubazione

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montaggio e tubazioni: Montaggio su 3 lati (inferiore/superiore/laterale), disposizione opzionale delle tubazioni su due lati per un adattamento flessibile del layout

Dati teorici di spinta e tensione (@0.5MPa, Unità: N)

Struttura a pistone singolo con uscita di spinta monocilindrica standard, stabile e affidabile per scenari di guida pesanti

Guida alla selezione rapida

1. Domanda di spinta e rigidità: Scegli CXS/CXSJ per doppia potenza di spinta e attività di pick-and-place ad alta velocità; selezionare la serie TR per guida ad alta rigidità, resistenza ai carichi pesanti e funzionamento stabile a corsa lunga.

2. Adattamento dello spazio di installazione: Preferire CXSJ per spazi ristretti ultracompatti, CXS per spazi compatti convenzionali e TR per spazi standard e scenari con carichi pesanti a corsa lunga.

3. Selezione del tipo di asta: Adottare l'asta single-end TR standard per il movimento lineare in un'unica direzione; scegli lo stelo passante doppio TRW per il montaggio bilaterale e l'azione sincrona bidirezionale.

4. Configurazione del rilevamento del posizionamento: Selezionare il suffisso S con anello magnetico incorporato (TRxx×xxS) se è richiesto il rilevamento della posizione della corsa.

Riassunto di una frase

     Il cilindro a doppio albero standard JIS della serie SOLH TR offre elevata rigidità, prestazioni antirotazione precise e forte resistenza al carico laterale, con diversi tipi di stelo e versioni compatte disponibili, essendo la soluzione preferita per stazioni di posizionamento e trasferimento automatizzate di guida ad alta precisione, corsa lunga e carichi pesanti.
