VG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotato
  • VG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotatoVG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotato
  • VG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotatoVG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotato

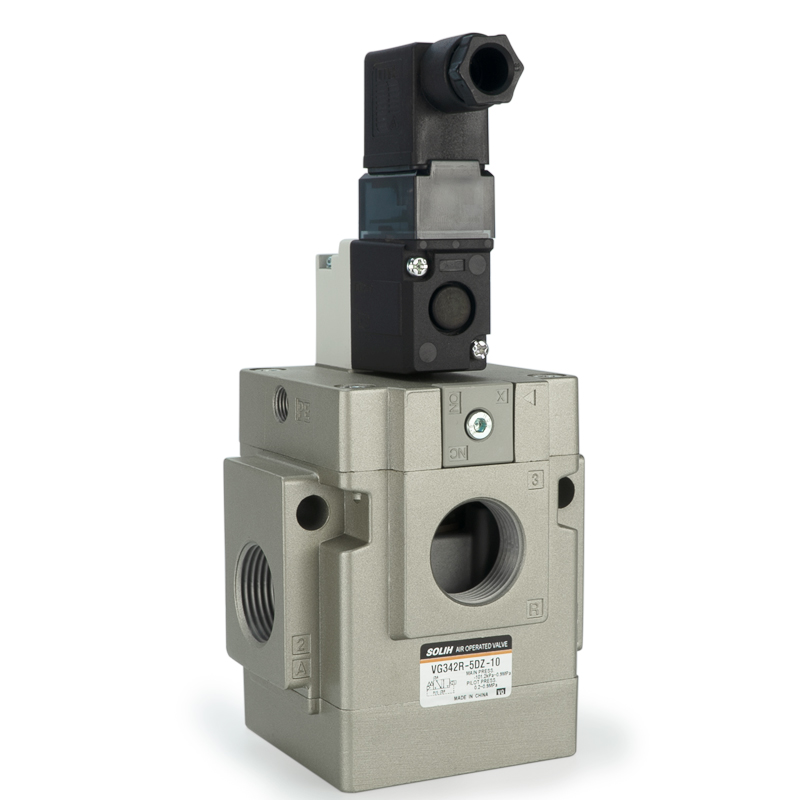

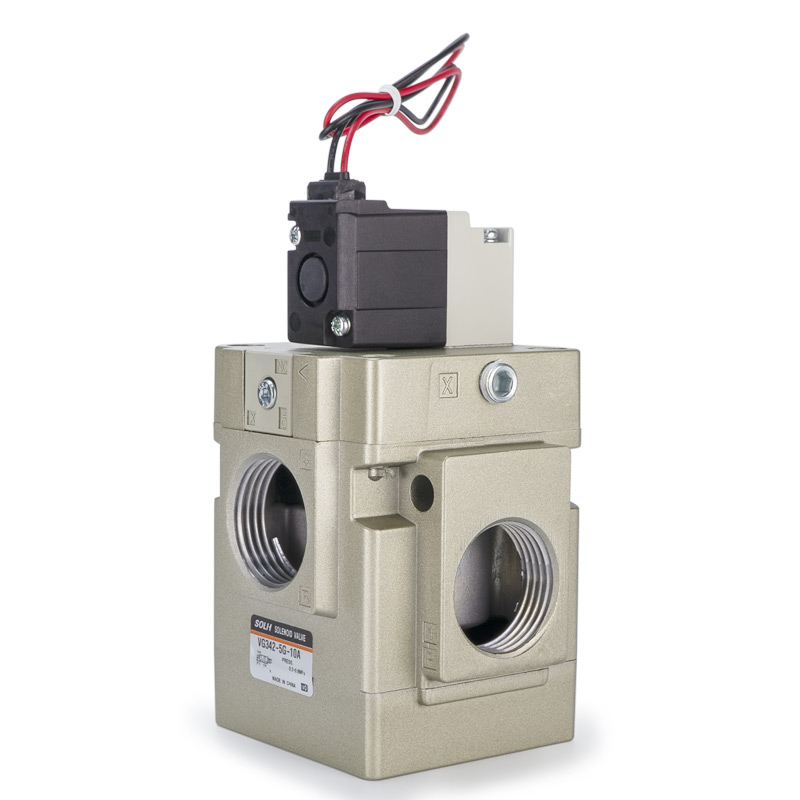

VG342 Elettrovalvola a 3 vie - Tipo a otturatore con azionamento pilotato

SOLH VG342 è un'elettrovalvola a 3 vie con otturatore pilotata certificata CE e ASME con tenuta superiore a perdite zero e risposta rapida. Dotato di bobine standard da 1,3 W e a risparmio energetico da 0,4~0,55 W, supporta la logica NC/NO commutabile senza modifica del tubo, funzionando stabilmente a 0,1–1,2 MPa per aria compressa, gasolio e gas inerte neutro. Adotta otturatore in acciaio inossidabile AISI 304 e guarnizioni FKM/HNBR resistenti all'ozono con filtro di ingresso integrato, consente il montaggio in tutte le direzioni e raggiunge una durata di servizio di 50 milioni di cicli. Perfettamente abbinato ai booster VBA e ai serbatoi d'aria VBAT, si applica a quadri ad alta tensione, semiconduttori, linee mediche, automobilistiche, petrolchimiche e di automazione di precisione, conformi agli standard ISO9001, CE, ASME e GB.

Elettrovalvola a 3 vie serie SOLH VG342 – Tipo a otturatore pilotato

Marca:SOLH di Riche Technology

Panoramica del prodotto

     Lanciata con il marchio SOLH da Richge Technology, la serie VG342 è un'elettrovalvola a 3 porte di tipo a otturatore pilotata con certificazione CE e ASME. Offre un'eccezionale tenuta a zero perdite e un controllo di precisione ultra stabile del percorso dell'aria. Basandosi sugli oltre 37 anni di ricerca e sviluppo pneumatico e sull'esperienza di produzione di Richge, questa valvola a otturatore è perfettamente abbinata ai booster pneumatici SOLH VBA e ai serbatoi di stoccaggio dell'aria VBAT per formare un sistema completo di controllo della pressione di precisione a flusso medio. È ampiamente adottato nelle apparecchiature di produzione di automazione, nei quadri ad alta tensione e nelle stazioni di controllo dei fluidi di precisione, diventando un componente di commutazione pneumatica preferito per integratori di sistemi globali, appaltatori di ingegneria e utenti finali industriali.

Vantaggi principali del prodotto

1. Costruzione a fungo pilota di precisione con tenuta ultra-resistente

     Adottando la bobina a otturatore di precisione proprietaria SOLH e la tecnologia di controllo pilota matura, VG342 presenta una perdita di pressione minima e una velocità di risposta istantanea. La struttura a otturatore garantisce perdite interne molto inferiori rispetto alle valvole a spola a cassetto, soddisfacendo pienamente le rigorose esigenze di controllo di precisione per linee automatizzate, macchinari di precisione e sistemi di erogazione di fluidi.

2. Bobina elettromagnetica a risparmio energetico a bassa potenza

     Dotato di bobine personalizzate ad alta efficienza con due gradi di potenza: standard 1,3 W e versione a risparmio energetico 0,4 ~ 0,55 W. Mantiene stabili le prestazioni di guida del pilota durante il funzionamento continuo 24 ore su 24, riducendo efficacemente il consumo energetico della fabbrica e rispettando gli standard internazionali di risparmio energetico.

3. Logica NC/NO convertibile e ampia adattabilità alla pressione

     Non è necessaria alcuna rielaborazione della pipeline per passare dalla modalità normalmente chiusa a quella normalmente aperta per adattarsi alle diverse logiche di controllo. La valvola funziona stabilmente entro un intervallo di pressione di esercizio di 0,1–1,2 MPa, applicabile a fluidi di esercizio di aria compressa, olio leggero e gas neutro inerte.

4. Costruzione resistente alla corrosione e all'inquinamento

     La bobina dell'otturatore centrale è realizzata in acciaio inossidabile AISI 304 ad alta resistenza. Le guarnizioni principali adottano materiali FKM/HNBR resistenti all'ozono con guarnizioni pilota FKM per una resistenza superiore all'usura, alla corrosione e alla polvere. Il corpo compatto supporta il montaggio multidirezionale illimitato per semplificare il montaggio e la manutenzione in loco.

5. Piena compatibilità con il sistema pneumatico SOLH e gli armadi tradizionali

     Ottimizzato per la combinazione con booster SOLH VBA e serbatoi d'aria VBAT per costruire unità di controllo di booster pneumatiche ad alta pressione integrate. Si adatta inoltre ai quadri elettrici Schneider BLOKSET e ad altre apparecchiature industriali standard, riducendo i costi di abbinamento tra marchi e aumentando la stabilità complessiva del sistema per le linee di produzione petrolchimica, farmaceutica ed elettronica.

6. Certificazioni globali e rigorosi controlli di qualità

     Tutte le valvole SOLH VG342 sono prodotte secondo il sistema di gestione della qualità ISO 9001 di Richge e superano la certificazione CE, ASME e GB. Ogni prodotto finito viene sottoposto a test completi di resistenza alla pressione e durata del ciclo per soddisfare gli standard di esportazione per Europa, America, Asia-Pacifico e altri mercati esteri, supportando un'accettazione regolare del progetto in tutto il mondo.

7. Lunga durata di 50 milioni di cicli e bassa manutenzione

     La struttura a otturatore resistente all'usura garantisce una durata operativa verificata superiore a 50 milioni di cicli di commutazione. Il filtro di ingresso integrato blocca le impurità particellari per ridurre l'abrasione della bobina, riducendo la frequenza di manutenzione e i tempi di fermo delle apparecchiature per la stampa tessile, la lavorazione alimentare e le apparecchiature di automazione continua.


Tabella completa delle specifiche tecniche

Parametro
Specifica
Codici modello completi
VG342-5DZ, VG342-4DZ, VG342-3DZ, VG342-5D, VG342-4D, VG342-3D, VG342-5G, VG342-4G, VG342-3
Struttura della valvola G
Tipo a otturatore con azionamento pilota, 3 porte
Dimensioni della filettatura delle porte
Rc 1/4", 3/8", 1/2"; Filettatura NPT personalizzabile su richiesta
Pressione di esercizio massima
1,2 MPa (174 psi); Pressione di prova: 1,8 MPa
Coefficiente di portata Cv
2.0 ~ 4.5
Portata di scarico
12 ~ 22 dm³/(s·bar)
Consumo energetico della bobina
Standard: 1,3 W; Risparmio energetico: 0,4 ~ 0,55 W
Temperatura operativa
0℃ ~ 65℃ (ghiaccio vietato)
Materiali di tenuta
FKM/HNBR resistente all'ozono; Sigillo pilota: FKM
Certificazioni autorizzate
CE, ASME, norma GB, ISO 9001

Scenari applicativi tipici

     --Linee di automazione industriale di precisione: controllo ad alta frequenza per piccoli cilindri, dispositivi di bloccaggio e manipolatori

     --Sistemi di potenziamento pneumatici: supporto dei booster SOLH VBA e dei serbatoi d'aria VBAT corrispondenti per una regolazione stabile della pressione

     --Quadri elettrici ad alta tensione: compatibili con gli armadi Schneider BLOKSET per la commutazione precisa del circuito del gas nelle apparecchiature elettriche

     --Test di precisione e macchinari medicali/semiconduttori: circuiti di controllo del gas a bassa perdita e a risposta rapida

     --Attrezzature automobilistiche, elettroniche, di imballaggio, di stampa tessile e di lavorazione alimentare per processi di produzione ad alta precisione

     --Officine petrolchimiche e farmaceutiche: controllo resistente alla corrosione per gasdotti leggeri e gas neutri non corrosivi

Riassunto di una frase

     L'elettrovalvola a 3 vie con otturatore pilotato SOLH VG342 con tecnologia Richge è dotata di tenuta ultraresistente, bobine multipotenza a bassa energia, modalità NC/NO commutabili e durata di servizio di 50 milioni di cicli, la valvola di commutazione di precisione a flusso medio ideale per sistemi di potenziamento pneumatico, quadri elettrici e apparecchiature di automazione di precisione multisettore.
