Valvola manuale con manopola serie VHK a 2/2 e 3/2 vie | Valvola rotativa a dito compatibile con la serie SMC VHK

Marca: SOLH di Riche Technology | Sostituzione completamente intercambiabile per la serie originale SMC VHK

1. Panoramica del prodotto

     La serie SOLH VHK è una mini valvola di intercettazione manuale a manopola suddivisa inVHK2 2/2 vie EVHK3 3/2 vie tipi. Adotta il design della manopola rotante a 90° per realizzare il controllo on-off del circuito pneumatico. Il modello a 3/2 vie è dotato di una struttura di scarico nascosta integrata che rilascia automaticamente la pressione residua dalla porta A quando è chiusa, senza che sia necessaria la porta di scarico R esterna. Progettato per l'installazione diretta su tubazioni in linea senza montaggio di base aggiuntivo, funge da interruttore manuale ideale per tubi di diramazione pneumatici, valvola limitatrice di pressione di sicurezza davanti alle elettrovalvole e controllo on-off del circuito del vuoto. La serie completa è pienamente dimensionalmente e funzionalmente compatibile con la serie originale SMC VHK per la sostituzione intercambiabile diretta.

  1.1 Identificazione del nucleo e logica operativa

     • Marcatura colorata della manopola: Manopola grigia per tipo VHK2 a 2 vie; Manopola blu per il tipo VHK3 a 3 vie, per una rapida identificazione visiva

     • Cambia logica: Rotazione antioraria di 90° per l'apertura della valvola; Rotazione di 90° in senso orario per la chiusura della valvola, con chiara indicazione dello stato dell'indicatore della manopola

     • Struttura di tenuta: Il design della tenuta della valvola a fungo offre eccellenti prestazioni di tenuta ermetica con microperdite estremamente basse. La coppia operativa ultraleggera (0,04~0,14 N·m) consente una facile rotazione e commutazione delle dita

2. Regole di codifica del modello e specifiche dell'interfaccia

     Logica della codifica: VHK[2/3][A]-[Specifiche porta anteriore]-[Specifiche porta posteriore]

  2.1 Definizione del modello

     • VHK2: Tipo cut-off singolo a 2/2 vie

     • VHK3: Tipo cut-off a 3/2 vie + limitatrice di pressione residua

     • Un suffisso: Nuova struttura della manopola antigoccia aggiornata (versione migliorata); Nessuna A per la vecchia versione standard

     • Suffisso R: Corpo valvola ignifugo ignifugo

  2.2 Definizione del codice del tipo di porta

     • Codice F: Attacco a pressione per il collegamento del tubo in nylon PU

     • Codice S: Porta filettata esterna per il collegamento della tubazione filettata

  2.3 Esempi di applicazioni del modello:

     • VHK3A-08F-02S: Valvola a manopola antigoccia potenziata a 3/2 vie, porta P φ8 a innesto, porta A G1/4 filettatura esterna

     • VHK2-06F-06F: Valvola standard a 2/2 vie, tipo diritto a innesto rapido a doppia porta φ6

  2.4 Elenco completo delle specifiche dell'interfaccia della serie completa

3. Parametri tecnici fondamentali

4. Distinzione funzionale principale (guida alla selezione dei tasti)

 4.1 VHK2 2/2 vie (manopola grigia)

     • Stato aperto: P⇋A completamente condotto per un'alimentazione d'aria stabile

     • Stato chiuso: Bocche P e A completamente chiuse senza funzione di scarico

     • Applicazione principale: Controllo on-off della tubazione pura, ampiamente utilizzato per il mantenimento del circuito del vuoto e l'interruttore della fonte d'aria principale

  4.2 VHK3 3/2 vie (manopola blu)

     • Stato aperto: P→A Conduzione di aspirazione aria per il normale funzionamento dell'apparecchiatura

     • Stato chiuso: Attacco P chiuso, attacco A scarica automaticamente la pressione residua attraverso il canale nascosto integrato

     • Vantaggio fondamentale: Svuotamento del gas residuo con un solo tasto dopo lo spegnimento, eliminando i rischi di pressione residua e garantendo uno smontaggio sicuro della valvola e la manutenzione dell'attrezzatura

5. Vantaggi strutturali principali

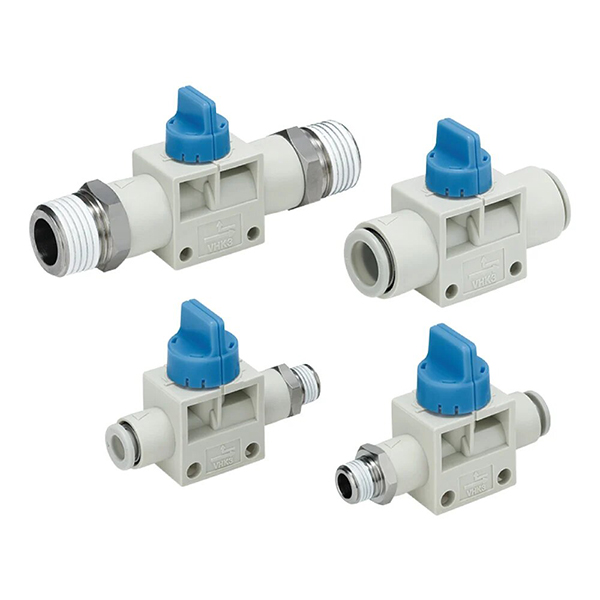

     • Quattro combinazioni di tubazioni universali: Supporta le modalità di connessione F-F dual push-fit, S-S doppia filettatura esterna, F-S P-push/A-thread, S-F P-thread/A-push, completamente adattabile a vari layout di tubazioni in loco

     • Staffa fissa opzionale: Dotato di staffa di montaggio a scatto per installazione fissa su pannello e armadio opzionale, metodi di installazione flessibili

     • Struttura anti-caduta VHK-A migliorata: Design anti-allentamento della manopola ottimizzato, che previene efficacemente la caduta della manopola durante il funzionamento ripetuto ad alta frequenza, migliorando la stabilità del servizio

     • Mini dimensioni compatte: Design del corpo ultra-piccolo, perfettamente adatto per canaline, spazi stretti tra le apparecchiature e microcircuiti pneumatici compatti

     • Eccellenti prestazioni di tenuta: La struttura di tenuta a otturatore di precisione garantisce microperdite estremamente basse, garantendo un funzionamento ermetico stabile a lungo termine

6. Distinzione di selezione: valvola a manopola VHK rispetto alla valvola a cassetto manuale HSV

7. Scenari applicativi tipici

     • Elettrovalvola di scarico pressione di sicurezza anteriore: Fonte d'aria → VHK3 → elettrovalvola. La valvola a 3 vie scarica automaticamente la pressione residua dietro la valvola quando è chiusa, realizzando uno smontaggio e una manutenzione sicuri dei componenti pneumatici senza rischi di pressione.

     • Controllo On-Off del circuito del vuoto: Valvola a 2 vie VHK2 installata sulla tubazione del vuoto a ventosa, che interrompe stabilmente la pressione del vuoto dopo lo spegnimento per mantenere l'effetto di mantenimento del vuoto ed evitare guasti alle perdite d'aria.

     • Interruttore di derivazione microcilindro per utensili: Applicato al controllo manuale locale di avvio-arresto della fonte d'aria del microcilindro, utile per il debugging, la manutenzione e la commutazione di circuiti indipendenti di singole apparecchiature.

Riassunto di una frase

     La serie SOLH VHK è una mini valvola manuale a dito rotante a 90° completamente compatibile con la serie VHK originale di SMC. Con doppie funzioni di interruzione a 2 vie e riduzione della pressione residua a 3 vie, combinazioni diversificate di interfaccia filettata/a innesto e funzionamento ultraleggero, è la mini valvola di commutazione manuale ottimale per circuiti derivati ​​pneumatici, controllo pilota e protezione di sicurezza del sistema del vuoto.
