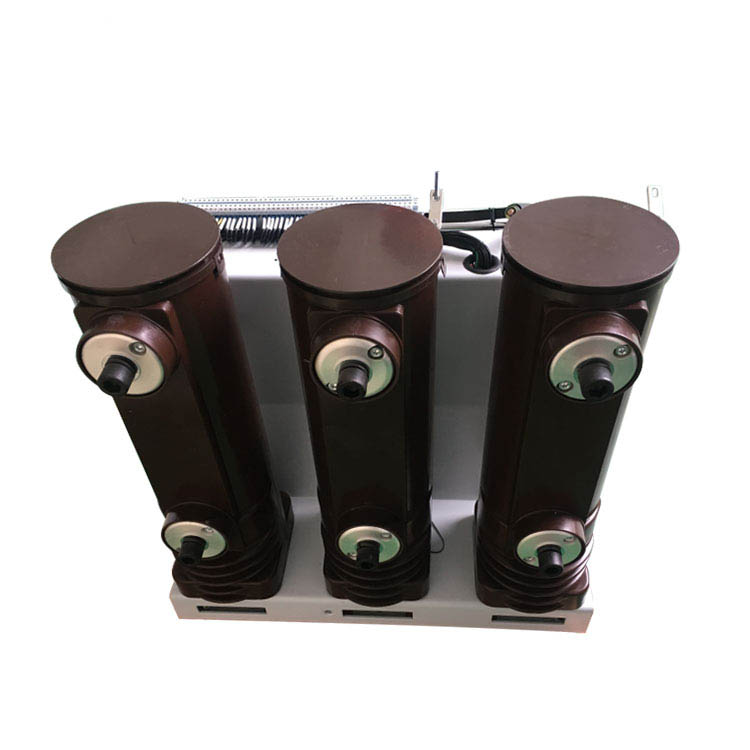

    VS1 (Zn63A) -12 MODELLO IL POLI DI INTERRUPTER EPOSSIO EPOSSIO RESINA ALTA ALTA ALTA INTERNO POLI POLI si applica al sistema di alimentazione della tensione nominale 12KV come unità di protezione e di controllo per le attrezzature della rete elettrica e le attrezzature di potenza industriale che può equipaggiare con Kyn28 (GZS1), XGN, GG-1A e altri tipi di pannelli. Prodotti correlati: carina isolata, carina e trasformatore di tensione Casa di tensione

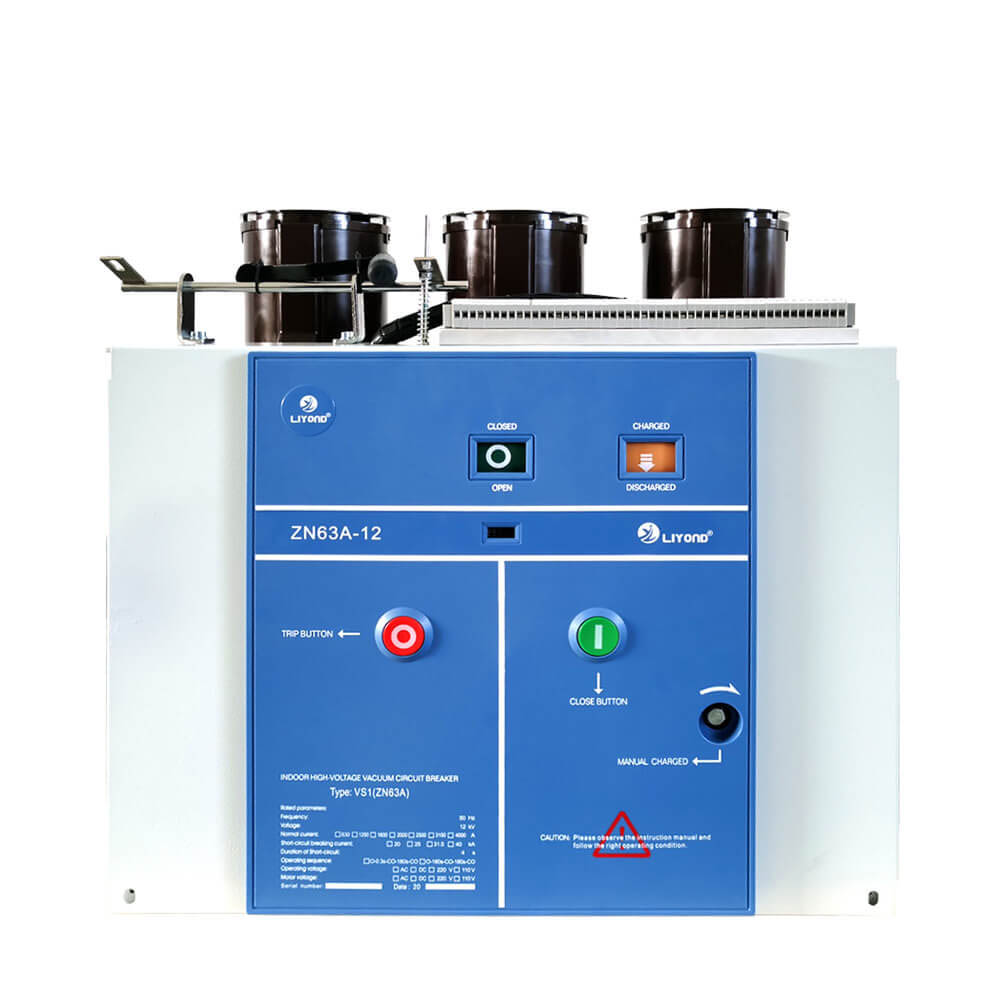

    VS1 (Zn63A) -12series di interruttore a vuoto interno con cilindro isolato comune è a tre frasi a.c. 50 Hz di distribuzione di energia interna con la tensione nominale di 12kV. È utilizzato per proteggere il controllo delle apparecchiature elettriche nei campi dell'industria e delle imprese minerarie, delle centrali elettriche e della sottostazione. A questo tipo di interruzione del vuoto è conforme agli standard nazionali e alla stipulazione dello standard IEC, la capacità raggiunge il grado di M2-E2-C2.

    Il prodotto adotta il modo di isolamento composito, il funzionamento a molla e il meccanismo di spinta dell'asta, con le caratteristiche del piccolo volume, la progettazione compatta e il funzionamento affidabile. Può facilmente corrispondere al quadro e soddisfare le richieste di "cinque prevenzioni".

    Questo tipo di interruttore a vuoto può essere utilizzato per molti tipi di quadri come Kyn28 (GZS1). Questa serie di prodotti include: camion di isolamento per camion VCB e camion dei fusibili, ecc.

Caratteristiche strutturali

1. Questa serie di VCB viene utilizzata progettata integrata per il meccanismo operativo e il corpo VCB con una disposizione ragionevole, bella e compatta.

2. Questa serie di VCB ha adattato la casa di isolamento verticale contro l'impatto a causa del tempo diverso, può effettivamente prevenire la VIS contro i danni da parte di fattori esterni.

3. Le due diverse unità di installazione di tipo fisso e tipo di prelievo possono soddisfare i diversi requisiti per diversi quadri.

4. L'arco di estinzione e meccanismo operativo dell'interruttore sono disposti in una configurazione davanti a back e collegati nel loro insieme attraverso un meccanismo di trasmissione.

5. Il cilindro isolante si forma utilizzando il nuovo processo APG (Automatic Pressure Geltion).

6. Gigine alimentari e costole di rinforzo vengono aggiunte al cilindro isolante, che migliora il livello di isolamento e la capacità di resistere alle correnti dinamicstabili.

7. La camera di estinzione dell'arco del vuoto è installata all'interno del cilindro isolante, impedendo efficacemente danni e contaminazione superficiale causati da oggetti estranei, riducendo al contempo le dimensioni complessive dell'interruttore.

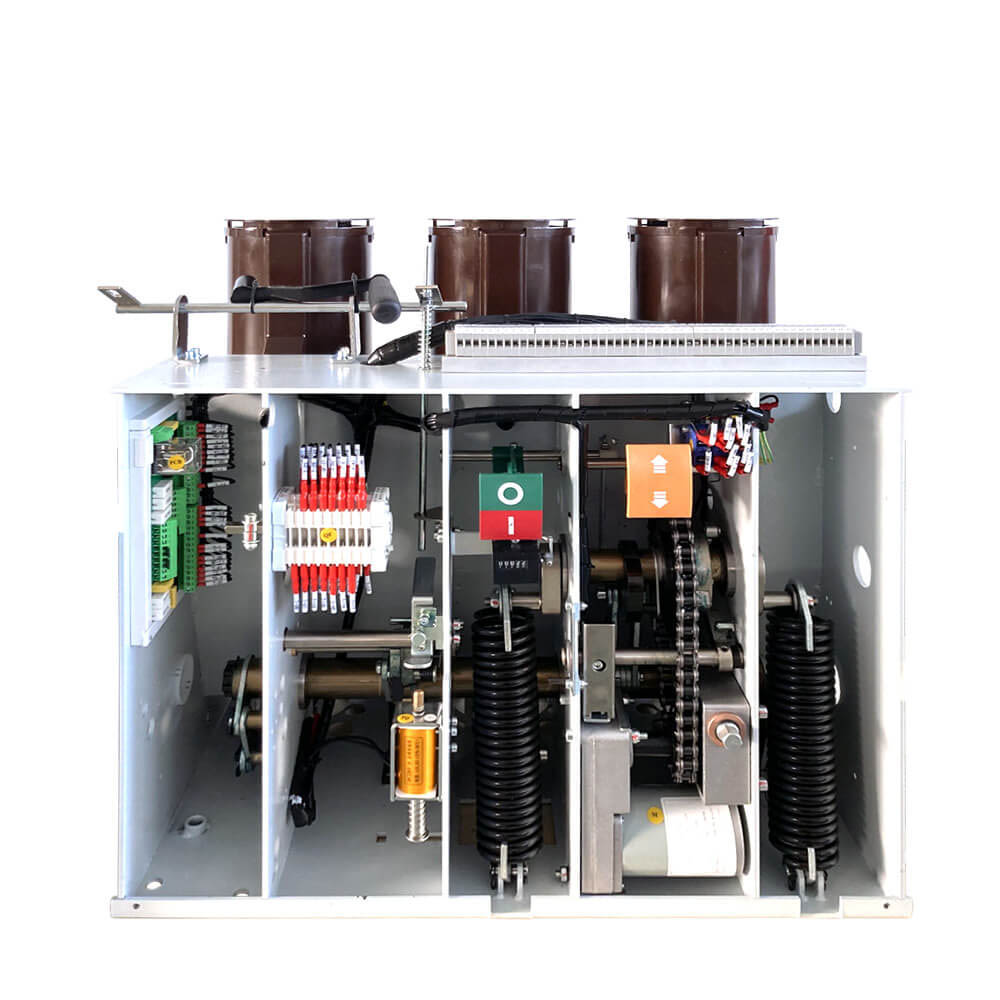

8. Il meccanismo operativo adotta un design energetico conservato a molla, fornendo funzioni di accumulo di energia sia elettriche che manuali.

9. Un dispositivo buffer avanzato e razionale garantisce che non vi sia rimbalzo durante la disconnessione, riducendo l'impatto e le vibrazioni di disconnessione.

Regolazione 10 non necessaria e ha un funzionamento minimo di manutenzione o manutenzione.

11. La durata della vita meccanica può raggiungere fino a 20.000 operazioni

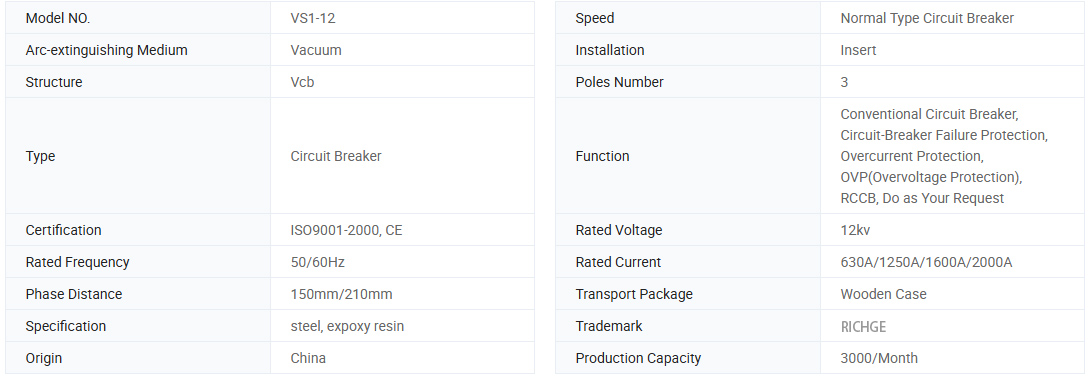

Informazioni di base.

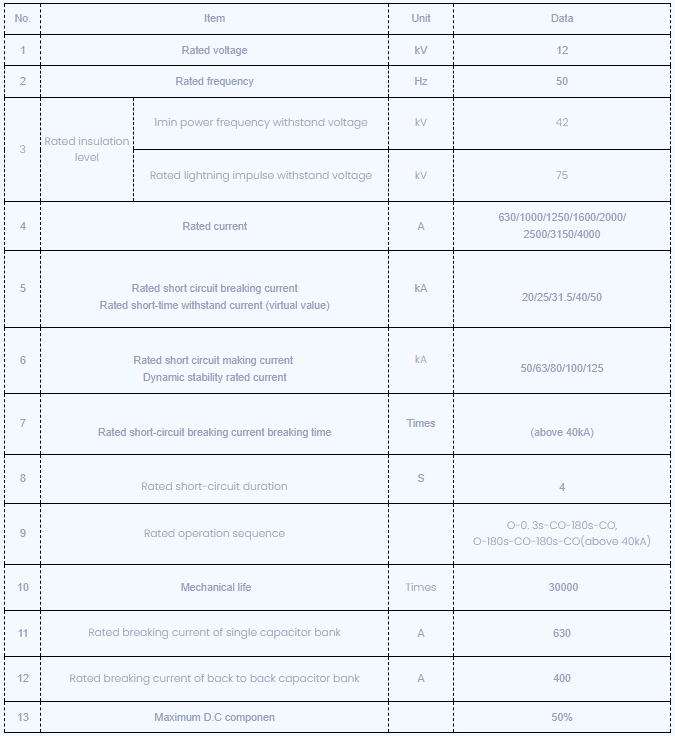

Parametri tecnici

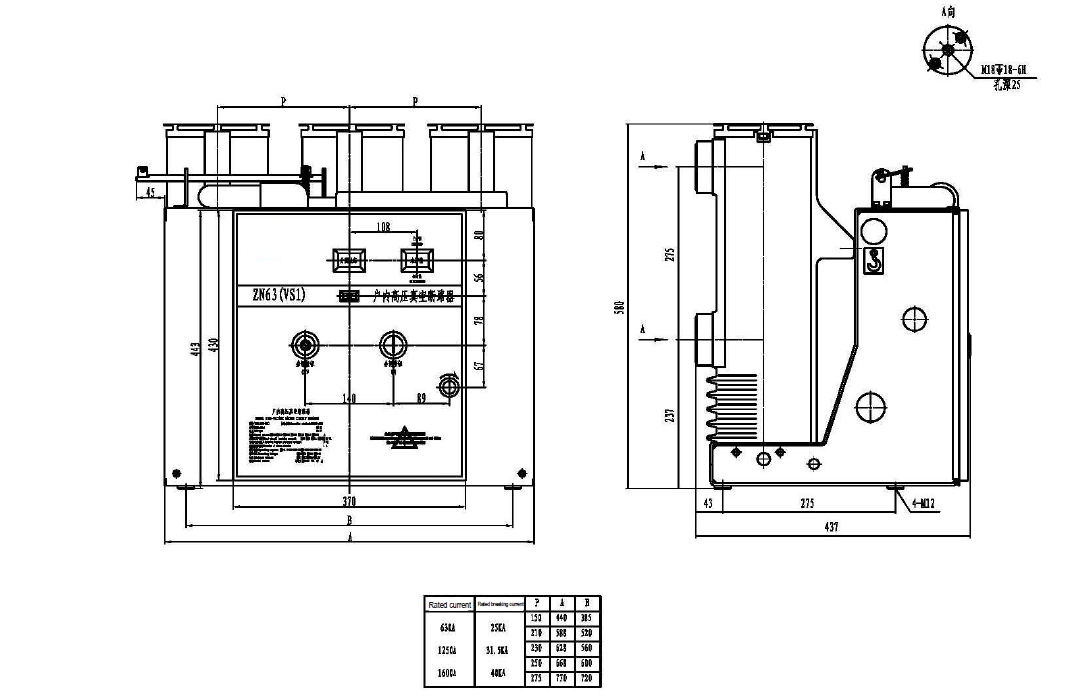

Disegni tecnici

Applicare le condizioni ambientali:

1. Temperatura ambiente: -10 ℃ -+40 ℃

2. Umidità ambientale: l'umidità media di una giornata non dovrebbe essere superiore al 95%; L'umidità media di un mese non dovrebbe essere superiore al 90%;

3. Intensità del terremoto: non superiore a 8 gradi

4. Pressione del vapore saturo: la pressione media di un giorno non dovrebbe essere superiore a 2. 2KPA, la pressione media di un mese non dovrebbe essere superiore a 1,8kPa;

5. L'altezza sul livello del mare: meno di 1000 m; (esclusi i requisiti speciali)

6.1T dovrebbe essere installato nei luoghi senza incendio, esplosione, sporcizia grave, corrosione chimica e razione VS1 violenta.
