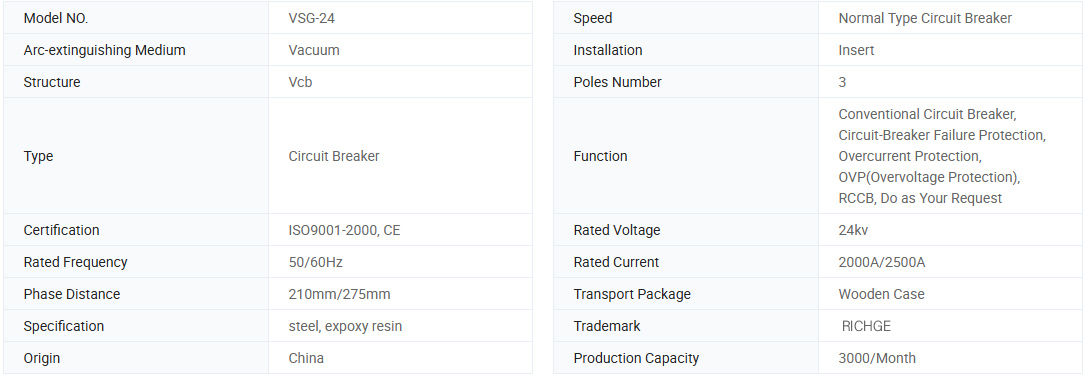

VSG-24 Tipo di polo incorporato VCB Breaker Interruttore interno 24KV
Questi principi oggi molto più che mai costituiscono la base del nostro successo come business di medie dimensioni attivo a livello internazionale per il cabinet di distribuzione della sottostazione del trasformatore, quadri di cabinet a bassa tensione, ransformer a tre fasi. Otterrai la nostra risposta professionale entro 8 ore. Fidati di noi, non perderai mai cuore. Serviamo la società e gli utenti con l'idea dello sviluppo di industrializzazione. Dal nostro stabilimento, abbiamo stabilito relazioni cooperative a lungo termine con molte imprese con prodotti di alta qualità, prezzi ragionevoli e servizi eccellenti.

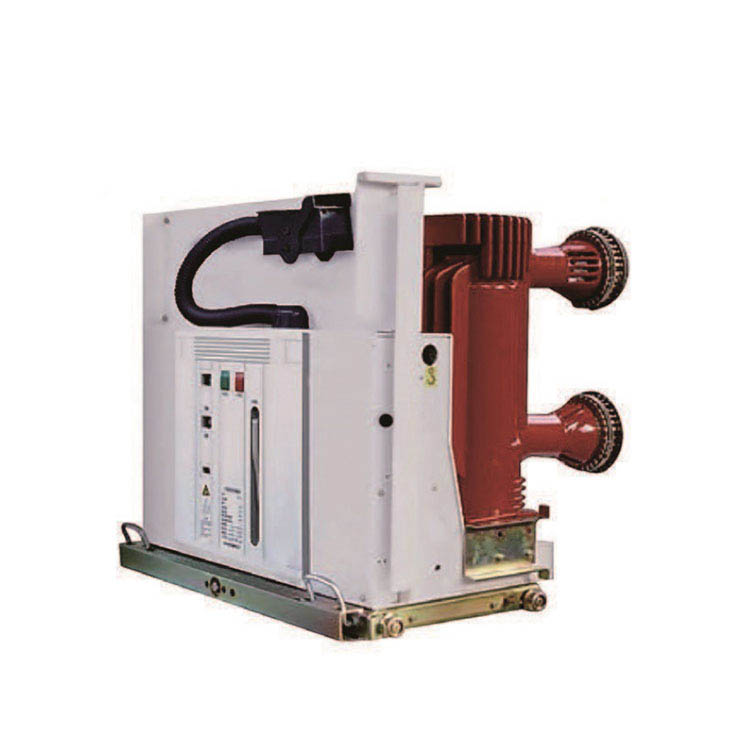

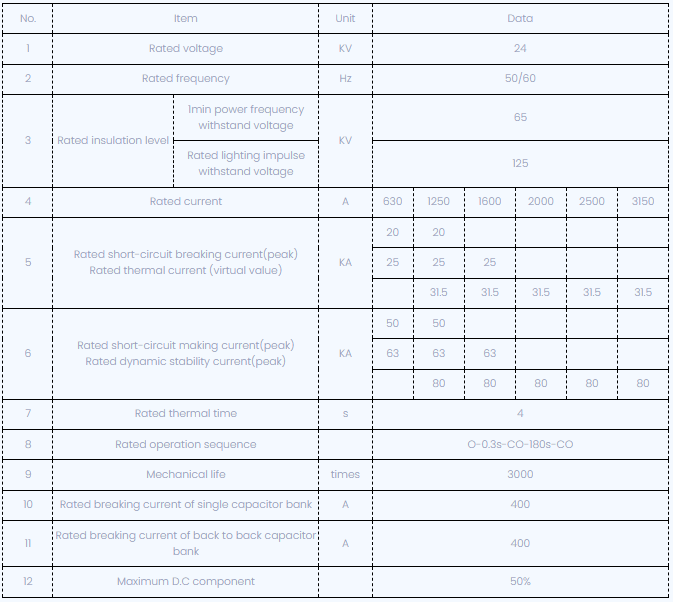

Serie VSG-24 di interruttore di aspirapolvere ad alta tensione interno con poli incorporati è attrezzature a tre fasi A.C 50Hz di distribuzione di potenza interna con la tensione nominale di 24kV. Viene utilizzato per proteggere e controllare le apparecchiature elettriche nei settori dell'industria e delle imprese, delle centrali elettriche e della sottostazione.
Il principale circuito conduttivo di questo tipo di interruttore a vuoto utilizza un polo incorporato, abbinato all'organizzazione modulare e alla maniglia integrata di accumulo di energia. Il layout complessivo è ragionevole, perfettamente con brevità e realizza davvero la manutenzione libera e la vita meccanica ed elettrica più lunga.

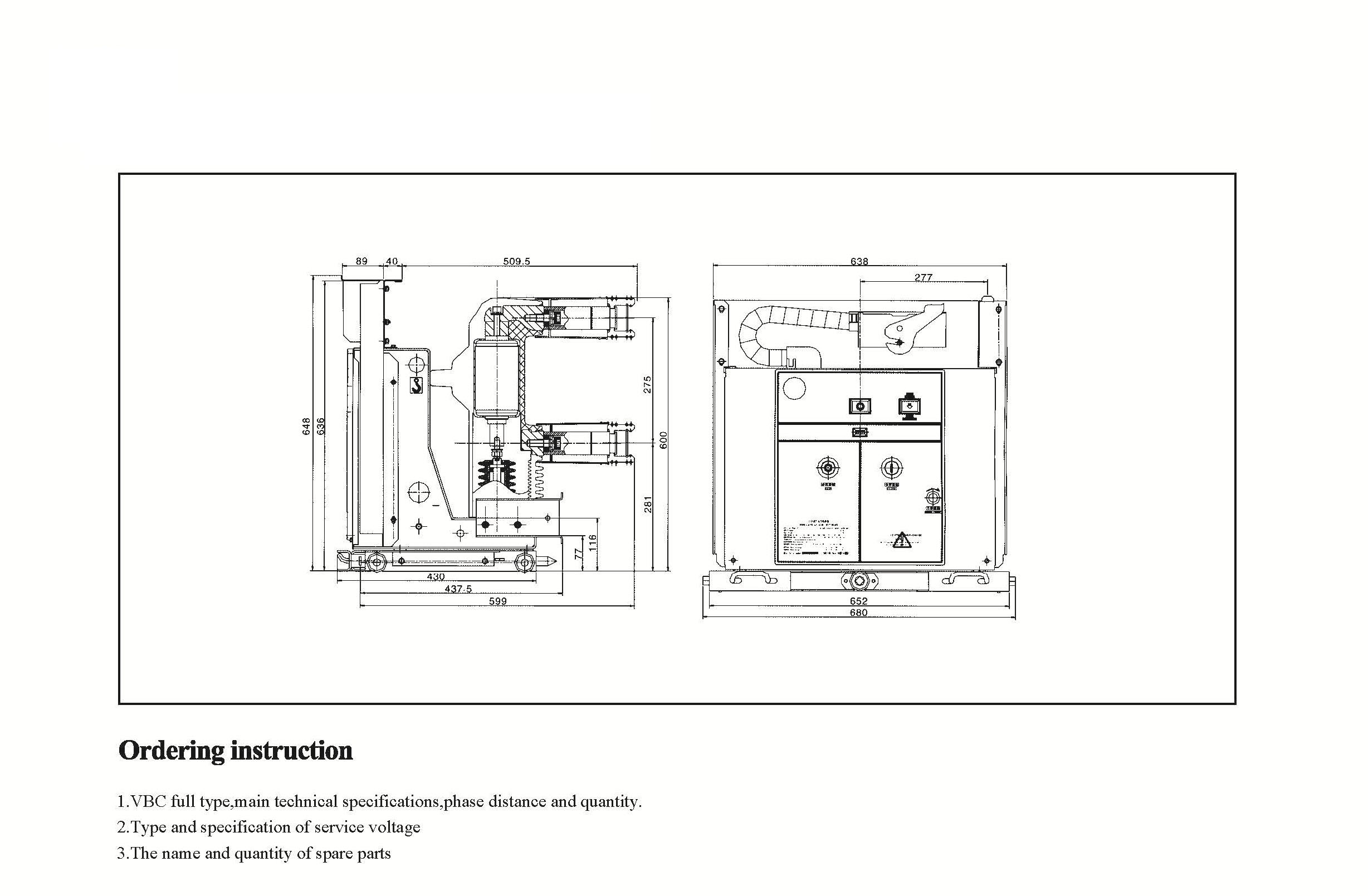

Interruttore di aspirazione ribastibile interno
Gli interruttori di aspirapolvere ritirabili interni sono adatti per sistemi di alimentazione CA trifase con tensioni nominali fino a 12 ~ 24kV e frequenza 50/60Hz. Sono ampiamente utilizzati in centrali elettriche, sottostazioni, petrolchimici, metallurgia, produzione e altre industrie, aeroporti, aree residenziali, ecc. Controllo e proteggono le apparecchiature elettriche, in particolare per le occasioni che devono essere gestite di rado alla corrente nominale o multi-circuito. Può essere installato in quadri interni isolati dall'aria come Kyn28 o tipo AMS.
L'interruttore è realizzato con tecnologia APG matura. L'applicazione del buffer del terminale VD4 garantisce che il terminale interno sia più affidabile in qualsiasi ambiente operativo. VD4 può soddisfare pienamente i requisiti di GB, DL, IEC, Din, VDE e gli standard di altri paesi industriali avanzati.
L'interruttore a vuoto è costituito principalmente da tre parti: la camera di estinzione dell'arco del vuoto, meccanismo operativo, staffa e altri componenti.
1. Camera di estinzione ad arco a vuoto
Secondo i diversi tipi di interruttori, ci sono camere di estinzione per aspirazione in ceramica con schermi esterni, piccole camere di estinzione ad arco sottovuoto con campi magnetici longitudinali a forma di coppa intermedia e campi a bolla di vetro sigillato interno. La struttura di base è la seguente:
1) Guscio di isolamento ermetico ： Il sistema di isolamento ermetico composto da un cilindro isolante in vetro in vetro ceramico, vetro o microcristallino, un coperchio dell'estremità mobile, un coperchio di estremità fissa e un tubo in acciaio inossidabile è un contenitore a vuoto sigillato. Per garantire l'aria, oltre alle rigide procedure operative nel tipo di tenuta, è necessario anche il materiale stesso per avere una piccola traspirabilità e il rilascio di gas interno.
2) Sistema conduttivo ： È composto da un'asta conduttiva fissa, una superficie ad arco in esecuzione fissa, un contatto fisso, un contatto in movimento, una superficie ad arco mobile e un'asta conduttiva mobile. La struttura a contatto può essere approssimativamente divisa in tre tipi: contatto cilindrico, superficie curva del campo magnetico trasversale con forma a spirale e contatto longitudinale sul campo magnetico. Al momento, questo tipo di camera di estinzione ad arco adotta la tecnologia del campo magnetico longitudinale, che ha una forte e stabile capacità di estinzione.
3) Sistema di schermatura ： La copertura di schermatura è un componente indispensabile nella camera di estinzione dell'arco del vuoto e ci sono vari tipi di copertura di schermatura, come il coperchio di schermatura principale che circonda il punto di contatto, copertura di schermatura tubo e di tensione. La funzione della copertura di schermatura principale è la seguente: ① per impedire ai prodotti di schizzare sulla parete interna del guscio di isolamento durante il processo ARC, riducendo così la resistenza all'isolamento del guscio. ② Il miglioramento dell'uniformità della distribuzione del campo elettrico nella camera di estinzione dell'arco è benefico per ridurre la resistenza al campo locale e promuovere la miniatura dell'arco del vuoto che estinse la camera di condensare i prodotti dell'arco e assorbire una certa energia dell'arco è benefico per il recupero della resistenza dielettrica del divario dell'arco.
2. Meccanismo operativo
Secondo i diversi tipi di interruttori, vengono utilizzati diversi meccanismi operativi. I meccanismi operativi comuni includono il meccanismo operativo a molla (VS1), il meccanismo operativo del magnete permanente e il meccanismo operativo di combinazione (VBD).
Altre parti: veicoli del telaio, staffe di isolamento, isolanti, ecc.
Quali sono le caratteristiche degli interruttori a vuoto
(1) forte capacità di rottura, fino a 50KA; Dopo la frattura, il mezzo tra le fessure si riprende rapidamente e non è necessario sostituire il mezzo.
(2) La distanza di apertura del contatto è piccola. La distanza di rottura del contatto dell'interruttore a vuoto da 10 kV è solo di circa 10 mm. La potenza operativa richiesta è piccola, l'azione è rapida, il meccanismo operativo può essere semplificato e la durata di servizio può essere estesa. Generalmente, la manutenzione non è richiesta per circa 20 anni.
(3) Tempo di estinzione per arco breve, bassa tensione dell'arco, bassa energia dell'arco, bassa perdita di contatto e interruzioni multiple.
(4) L'asta di guida mobile ha una piccola inerzia ed è adatta a un funzionamento frequente.
(5) Quando si utilizza l'interruttore, il rumore di azione è basso, rendendolo adatto all'uso urbano.
(6) I mezzi di estinzione o isolamento non usano olio e non vi è alcun pericolo di incendio o esplosione.
(7) La testa di contatto è una struttura completamente sigillata, che non ridurrà le sue prestazioni a causa dell'influenza di umidità, polvere e gas dannosi. Operazione affidabile e prestazioni stabili on-off. Come componente indipendente, la camera di estinzione dell'arco è facile da installare e debug.
(8) Durante la durata della durata dell'interruttore a vuoto, la parte di contatto non richiede manutenzione e ispezione. Anche se la manutenzione e l'ispezione vengono eseguite, il tempo richiesto è molto breve.
(9) L'arco si estingue in un contenitore chiuso e l'arco e il gas caldo non sono esposti.
(10) dotato di molteplici funzioni di reclinazione, adatte alle esigenze dell'applicazione delle reti di distribuzione
Vantaggio:
 |
a) Temperatura dell'aria: temperatura più alta: +40 ° C; Temperatura più bassa: -25ºC
b) umidità: l'umidità media mensile è del 95%; L'umidità media giornaliera è del 90%.
c) Altitudine: massima installazione: 2500 m
d) Ovviamente non esiste un aria d'aria ambiente inquinata da gas corrosivi e combustibili, vapore, ecc.
D: Potrei avere prezzi dei tuoi prodotti?
A: Benvenuto. Non esitate a inviarci una richiesta qui. Ti risponderemo entro 24 ore.
D: Posso ottenere un campione prima dell'ordine di massa?
A: Sì, diamo il benvenuto all'ordine di esempio per testare e verificare la qualità. I campioni messi sono accettabili.
D: Possiamo stampare il nostro logo/ nome dell'azienda sui prodotti?
A: Sì, certo, accettiamo OEM, quindi abbiamo bisogno che tu ci fornisca l'autorizzazione del marchio
D: accetti la personalizzazione del prodotto?
A: Sì, ovviamente, fornisci disegni o parametri specifici, ti citeremo dopo la valutazione
D: Qual è il tempo di consegna?
A: Il tempo di consegna dipende dalle quantità ordinate, generalmente entro 7-20 giorni dalla ricezione del pagamento.
D: Quali sono i tuoi termini commerciali?
A: Accettiamo EXW, FOB, CIF, FCA, ecc.
D: Qual è il tuo metodo di pagamento?
A: Accettiamo T/T, Western Union, PayPal, irrevocabile L/C a vista, ecc.
D: Ispezioni i prodotti finiti?
A: Sì, ogni fase di produzione e prodotti finiti verrà uscito dall'ispezione dal dipartimento QC prima della spedizione. E forniremo rapporti di ispezione delle merci per il tuo riferimento prima della spedizione
D: Come risolvere i problemi di qualità dopo le vendite?
A: Scatta foto dei problemi di qualità e inviaci per il nostro controllo e conferma, faremo una soluzione soddisfatta per te entro 3 giorni.
