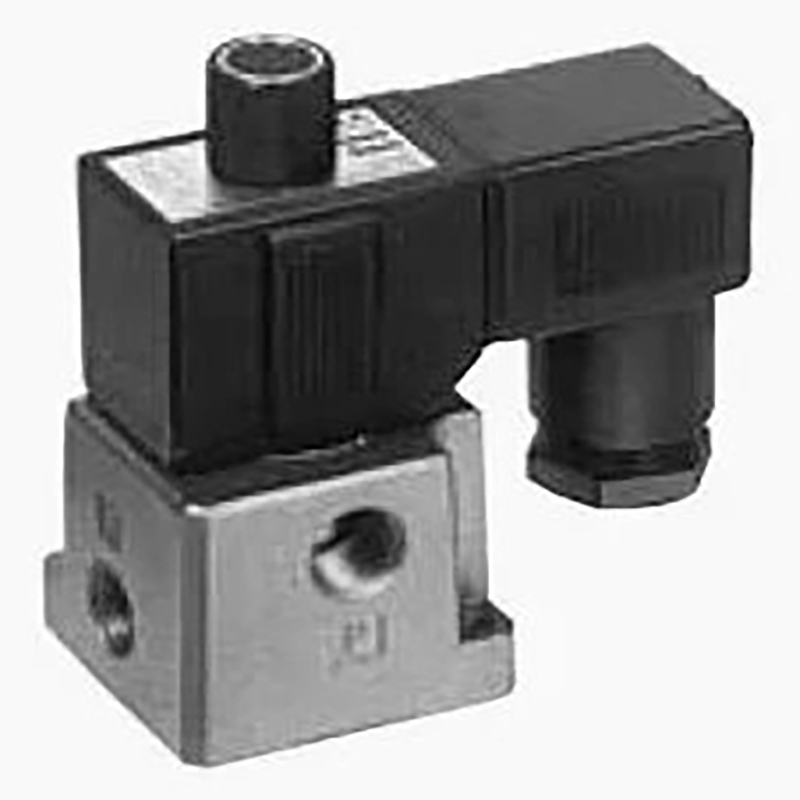

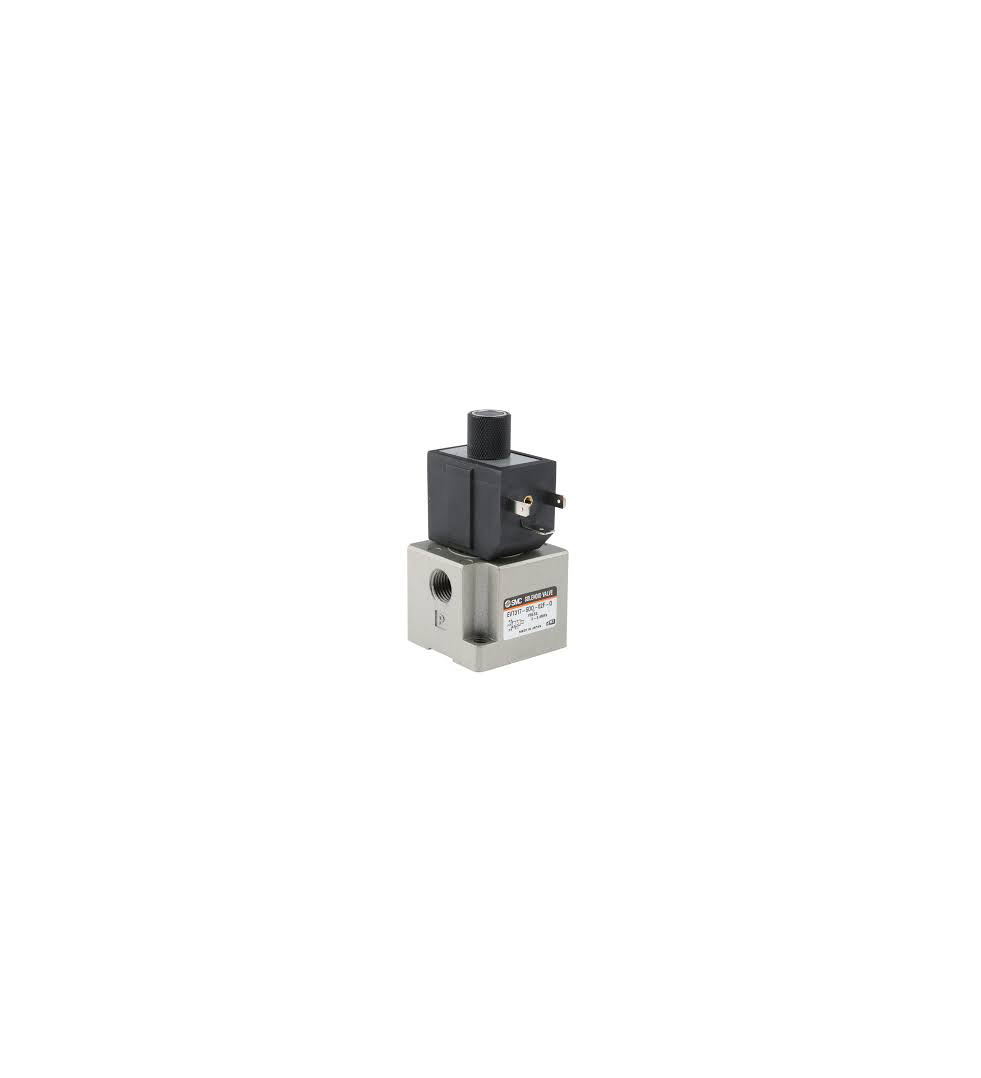

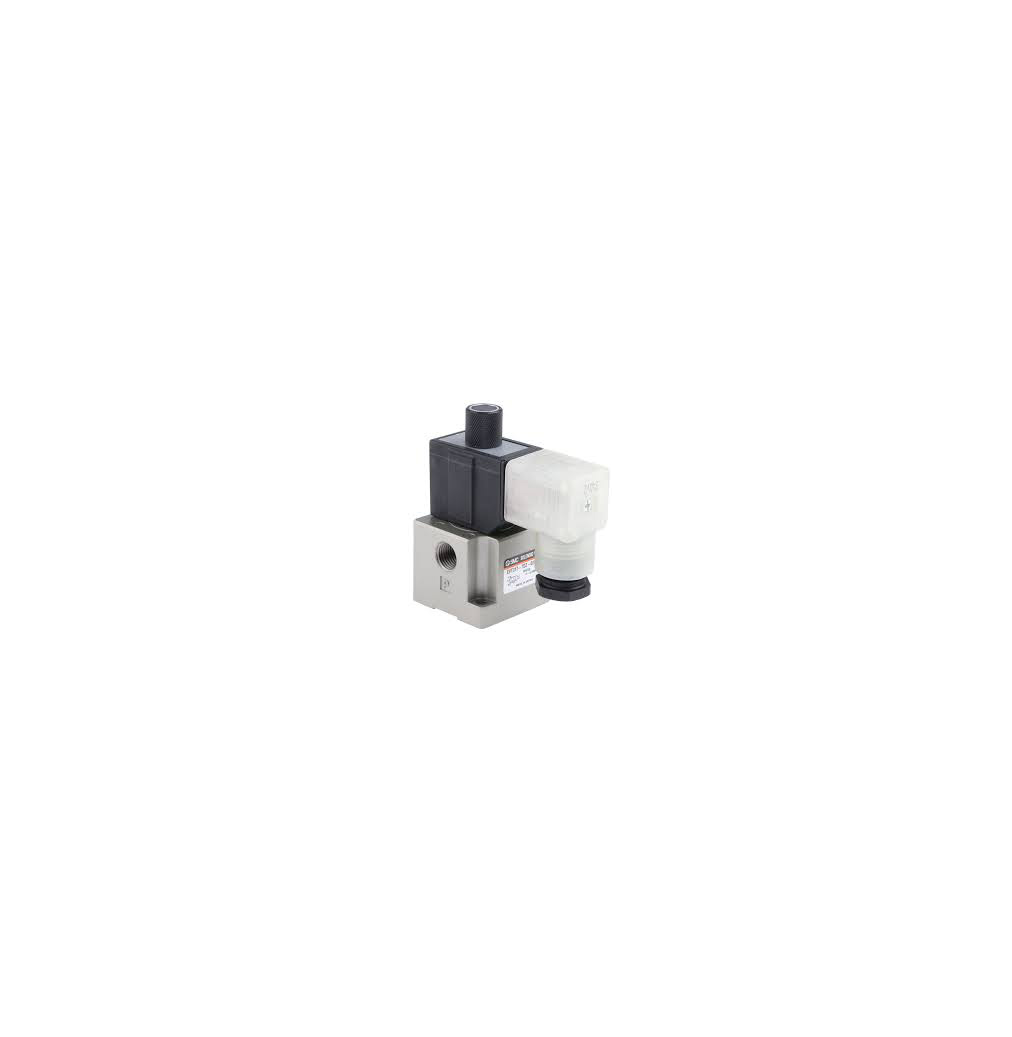

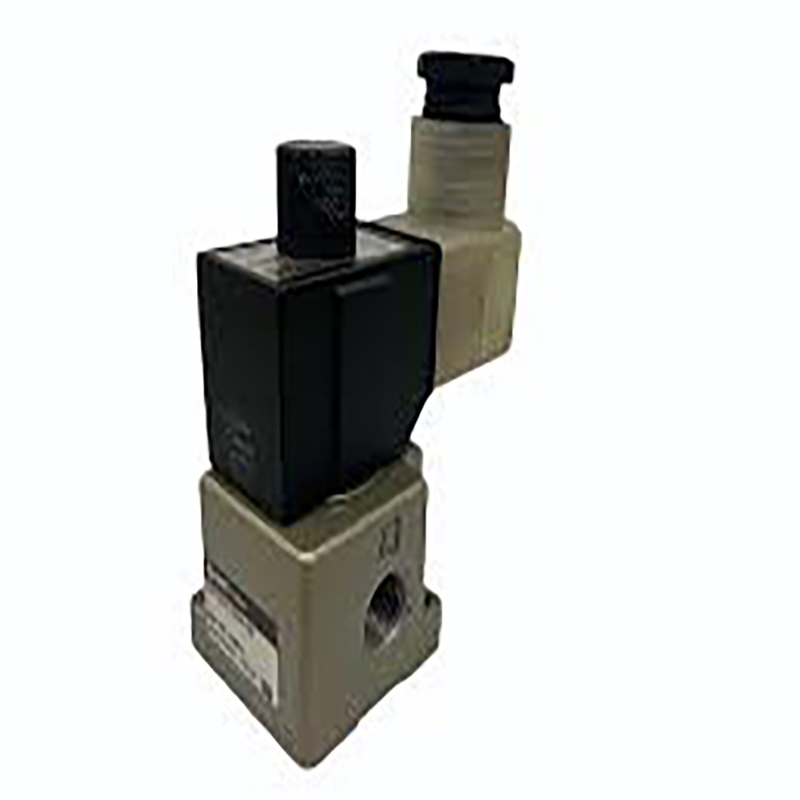

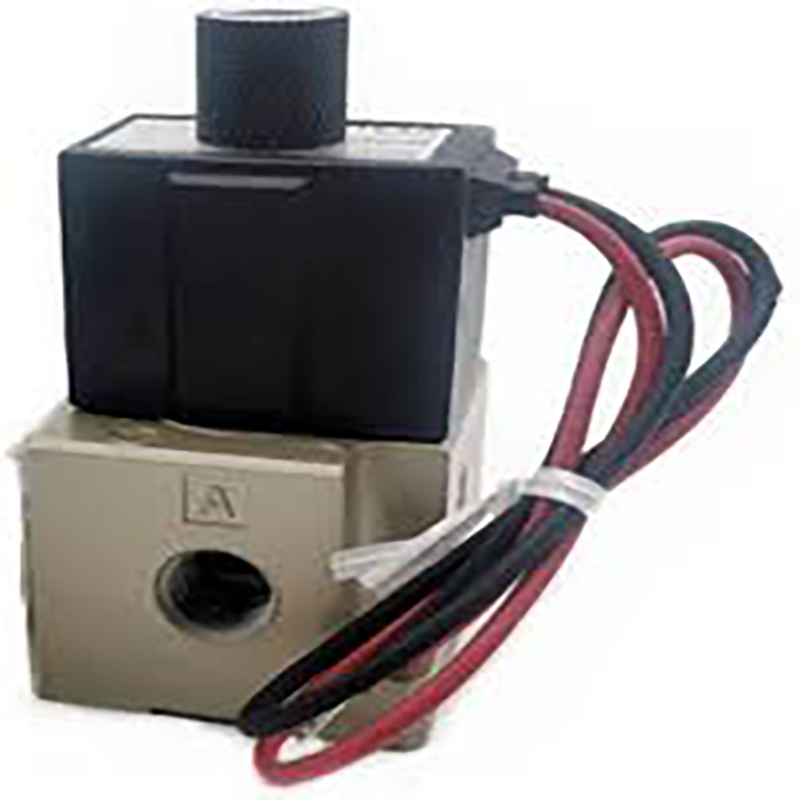

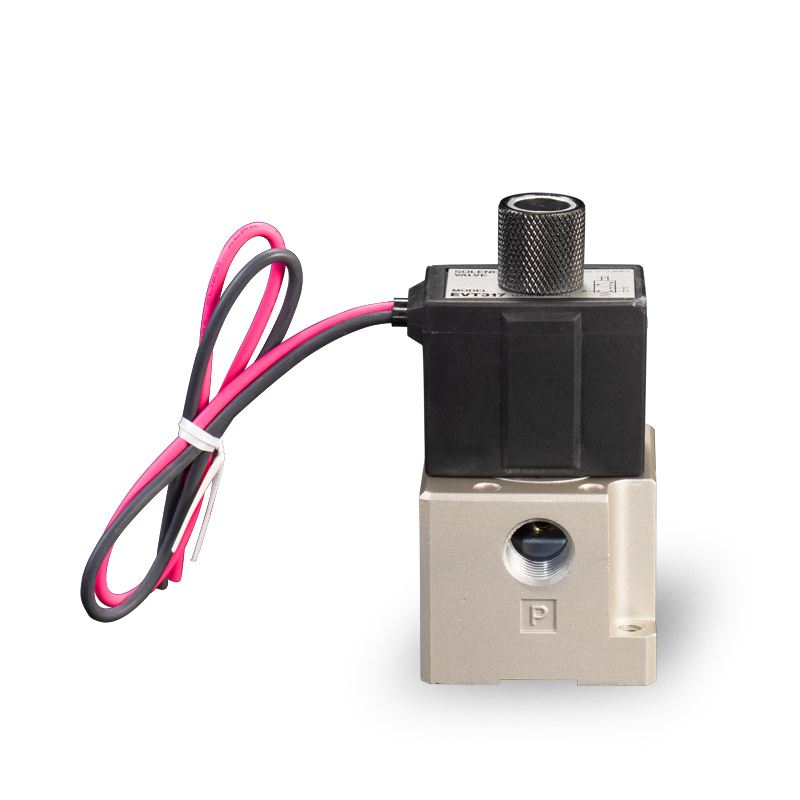

Elettrovalvola a 3 vie serie VT317 – Tipo a otturatore ad azione diretta

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie VT317 è un'elettrovalvola a 3 vie con otturatore ad azione diretta con struttura di tenuta elastica secondo lo standard SOLH. Sviluppato per circuiti di aria compressa e gas inerte, realizza il controllo dell'accensione, della commutazione e dello scarico del circuito dell'aria. Supportando l'avvio a pressione zero e il funzionamento sia a pressione positiva che a vuoto, questa valvola di commutazione generale compatta ad alto flusso si adatta alle condizioni di lavoro a ciclo elevato di varie apparecchiature automatizzate.

Caratteristiche principali principali

     --Costruzione diretta dell'otturatore con avvio a pressione zeroNessuna pressione pilota minima richiesta per il funzionamento. Prestazioni stabili nell'intero intervallo di pressione positiva 0–0,9 MPa; la variante per vuoto supporta pressioni fino a -101,2 kPa, adattabile ad ambienti di lavoro a bassa pressione, vuoto e pressione medio-alta.

     --6 funzioni integrate in un'unica valvola, commutazione di tubazioni flessibili6 modalità di lavoro commutabili tra cui normalmente chiuso (NC), normalmente aperto (NO), divisore di flusso e valvola selettrice. La singola unità soddisfa le diverse esigenze del circuito pneumatico con un'eccezionale flessibilità di configurazione.

     --Corpo compatto con capacità di flusso superiore. Mini dimensione complessiva: 45×89,5×45 mm; coefficiente di portata C=2,6 dm³/(s·bar). Risposta rapida entro ≤30 ms e frequenza di commutazione massima fino a 10 Hz, perfettamente adatta per la commutazione del percorso dell'aria ad alta velocità.

     --Guarnizione elastica e design esente da lubrificazioneI componenti di tenuta elastici di alta qualità garantiscono una tenuta affidabile e una durata prolungata. Il funzionamento senza lubrificazione mantiene i circuiti del gas puliti ed ecologici riducendo al contempo le spese di manutenzione ordinaria.

 Override manuale non bloccabile integrato per una facile messa in servizio Il pulsante manuale standard non bloccabile facilita il debug in loco, l'ispezione delle apparecchiature e la commutazione manuale di emergenza, semplificando le procedure di installazione e manutenzione.

     --Montabile su collettore e forte compatibilitàSupporta l'assemblaggio impilato su collettore e si adatta ai sistemi di isole di valvole standard, ideali per il controllo pneumatico centralizzato e i circuiti integrati multivalvola.

Specifiche tecniche complete

     --Disposizione delle porte: 3 porte

     --Struttura operativa: tipo ad otturatore ad azione diretta

     --Tipo di tenuta: guarnizione in gomma elastica

     --Mezzo applicabile: aria compressa, gas inerte

     --Pressione operativa: 0–0,9 MPa; Modello sottovuoto: -101,2 kPa ~ 0,1 MPa

     --Pressione di prova: 1,5 MPa

     --Temperatura ambiente: -10℃ ~ +50℃

     --Tempo di risposta: ≤ 30 ms

     --Frequenza operativa massima: 10 Hz

     --Requisiti di lubrificazione: esente da lubrificazione

     --Funzionamento manuale: esclusione manuale non bloccabile

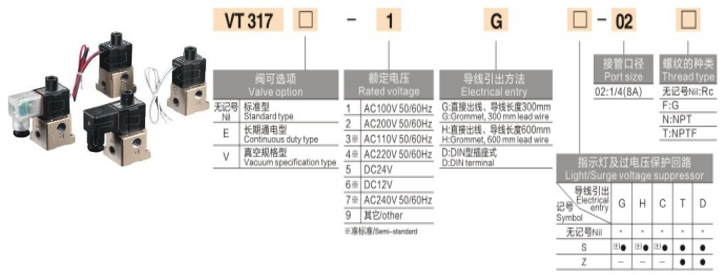

     --Dimensione filettatura porta: Rc 1/4 (02)

     --Tensione bobina opzionale: DC12V / DC24V, AC110V / AC220V e tensioni personalizzate

     --Classe di protezione: struttura a prova di polvere4. Scenari applicativi tipici· Anelli di controllo pneumatici per linee di assemblaggio automatizzate, bracci robotici e dispositivi di bloccaggio

     --Sistemi di soffiaggio dell'aria, getto di fluidi e adsorbimento del vuoto

     --Macchine per l'imballaggio, la stampa, il tessile, la lavorazione del legno e l'industria alimentare

     --Attrezzature che richiedono avvio a pressione zero, compatibilità con il vuoto, cicli ad alta frequenza e spazio di installazione compatto

     --Isole valvole centralizzate e circuiti di controllo pneumatico integrati nel collettore

Riassunto di una frase

     L'elettrovalvola a otturatore a 3 porte ad azione diretta SOLH VT317 è caratterizzata da avvio a pressione zero, piena compatibilità con il vuoto, sei funzioni commutabili, prestazioni compatte ad alto flusso e funzionamento esente da manutenzione, fungendo da valvola universale economica per il controllo on-off e di commutazione di tutti i circuiti pneumatici di automazione.
