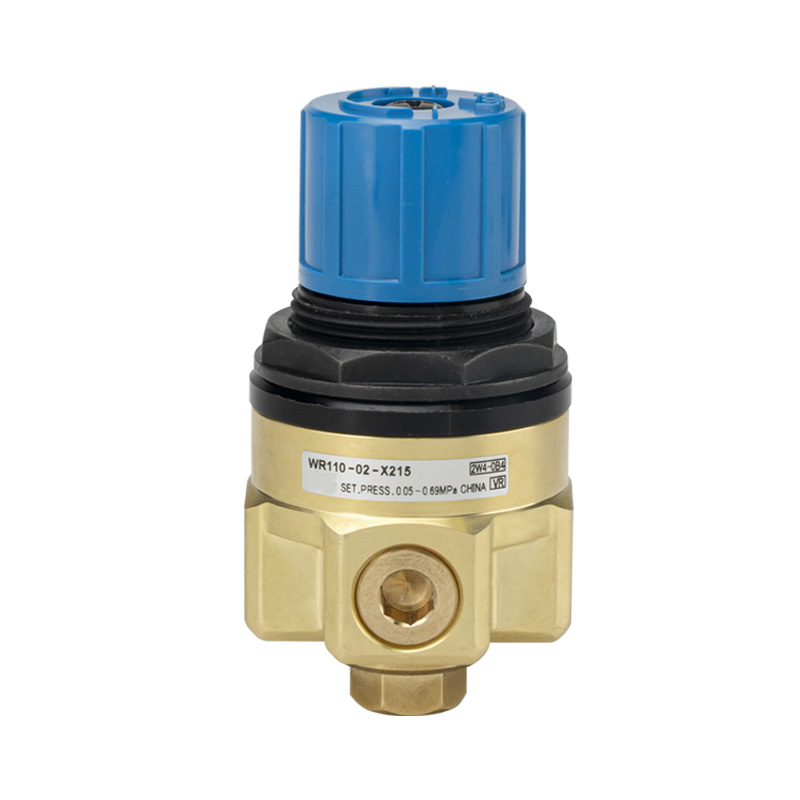

Regolatore di pressione dell'acqua compatto serie WR110

Marca:OLH di Richge Technology (睿其格科技)

Posizionamento del prodotto

     La serie WR110 è un regolatore di pressione compatto ad azione diretta sviluppato esclusivamente per condotte di acqua di raffreddamento industriale e di processo. Costruita con uno speciale alloggiamento in ottone anticorrosione, questa valvola offre una regolazione costante della pressione dell'acqua e diverse opzioni di installazione per adattarsi ai sistemi di circolazione dell'acqua in miniatura.

Struttura e principio di funzionamento

     --Struttura composita pistone-membrana ad azione diretta con funzione di scarico incorporata

     --Mezzo applicabile: Acqua di rubinetto e acqua industriale generale; non adatto per acqua deionizzata o ultrapura

     --Il corpo della valvola adotta uno speciale materiale in ottone con prestazioni antiruggine e anticalcare

     --Dotato di manopola di regolazione blu bloccabile montata in alto

     --Attacco laterale Rc1/8 riservato per l'installazione del manometro

     --Due soluzioni di montaggio: installazione filettata diretta o staffa di fissaggio B21-1P opzionale

Caratteristiche principali principali

1. Due intervalli di pressione regolabili opzionali

     --WR110-X224 versione a bassa pressione: 0,08–0,39 MPa

     --WR110-X215 versione a media pressione: 0,05–0,69 MPa La pressione di esercizio massima raggiunge 0,8 MPa e la pressione di prova è pari a 1,72 MPa.

2. Costruzione in ottone anticorrosione di grado acqua

     Lo speciale corpo in ottone resiste efficacemente alla corrosione dell'acqua e all'accumulo di calcare. Abbinato a guarnizioni in gomma resistenti all'acqua, la temperatura operativa copre -5 ℃ ~ +60 ℃.

3. Mini profilo compatto e leggero

     Dimensioni complessive φ45×75 mm con peso netto di soli 0,26 kg, apparecchiature integrate che si adattano perfettamente e tubazioni strette dell'acqua di raffreddamento.

4. Regolazione stabile con protezione contro la sovrapressione

     Risposta rapida e minuscola fluttuazione della pressione di uscita. Il canale di scarico interno rilascia automaticamente la pressione in eccesso per salvaguardare le tubazioni a valle. La manopola bloccabile evita la regolazione involontaria della pressione causata da vibrazioni o tocco accidentale.

5. Porte filettate flessibili e montaggio multidirezionale

     Porte Rc1/8 e Rc1/4 standard; Filettatura NPT opzionale per il modello X215. È riservata una porta dedicata per il calibro laterale e per prestazioni ottimali si consiglia l'installazione verticale.

Tabella Specifiche Tecniche

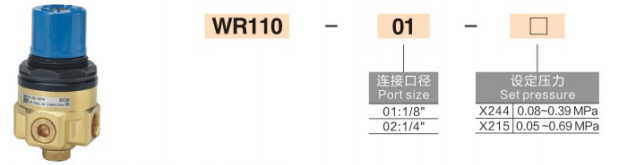

Spiegazione del codice modello

Esempio: WR110-02-N-X215

     --WR110: Serie di prodotti base

     --01/02: Dimensione della porta corrispondente

     --N: versione con filettatura NPT; il segno vuoto rappresenta la filettatura Rc standard

     --X215 / X224: Codice per diversi campi di regolazione della pressione

Scenari applicativi tipici

     Linee di circolazione dell'acqua di raffreddamento di macchine utensili e mandrini Sistemi di raffreddamento per apparecchiature di taglio e saldatura laser Piccolo trattamento dell'acqua e stabilizzazione della pressione di ingresso della membrana RO Condotte di alimentazione idrica per strumenti di test e dispositivi analitici Circuiti di bagnatura e spruzzatura in macchine per la stampa e la fabbricazione della carta Condotte di acqua di processo non pura per apparecchiature mediche e ausiliarie a semiconduttori.

Riassunto di una frase

     Il regolatore di pressione specifico per l'acqua WR110 è dotato di corpo in ottone anticalcare, pressione nominale di 0,8 MPa, doppi intervalli di pressione regolabili, dimensioni compatte, scarico integrato e manopola bloccabile, che lo rendono il componente di controllo della pressione preferito per piccoli sistemi di circolazione dell'acqua industriali.
