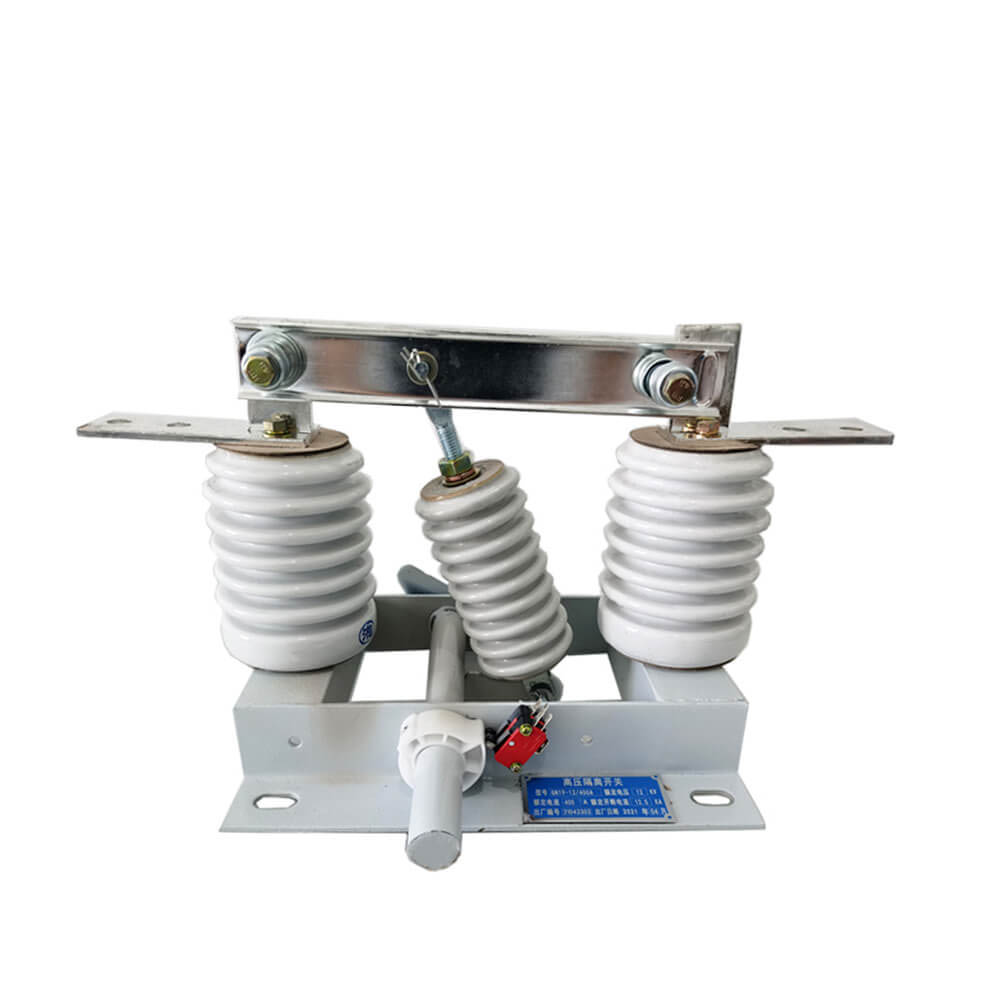

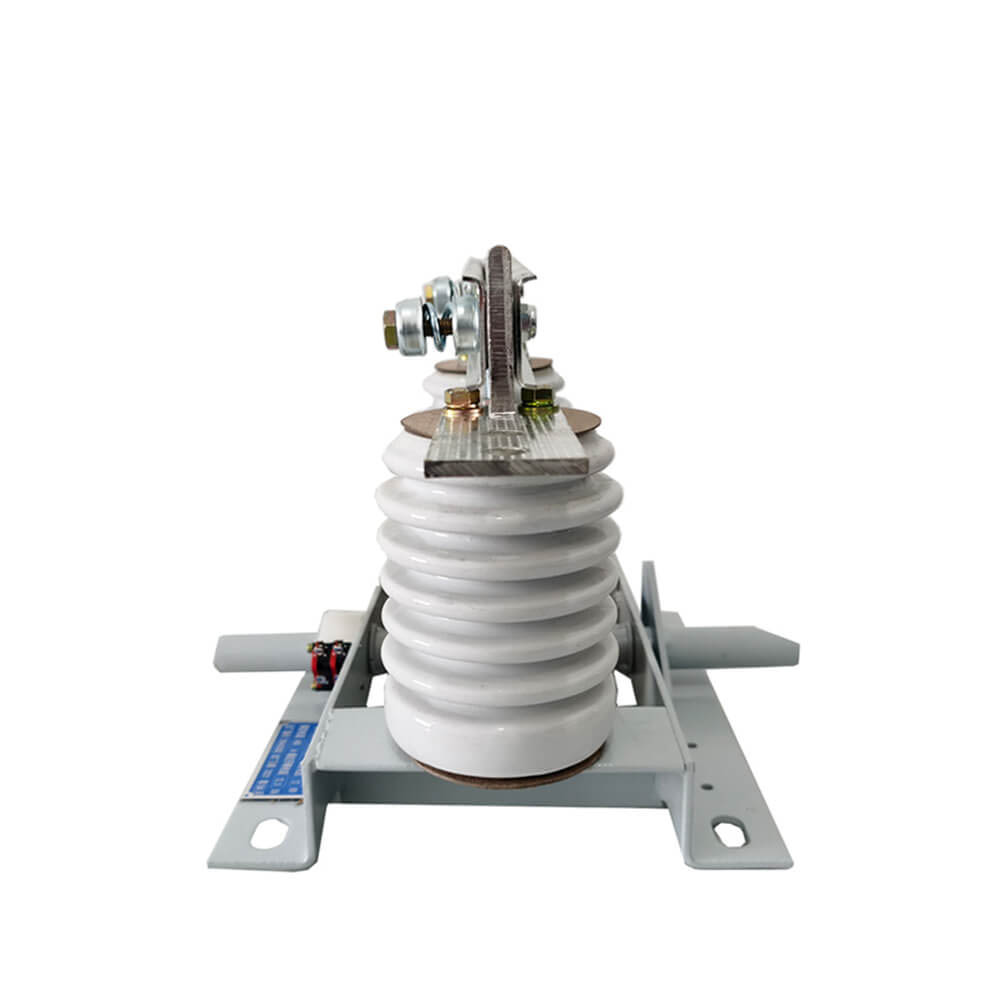

GN19-12 12kV 400A AC/DC Sezionatore unipolare con meccanismo di manovra Sezionatore 11kV

 GN19-12 12kV 400A AC/DC Sezionatore unipolare con meccanismo di manovra Sezionatore 11kV

    Struttura e principio di funzionamento

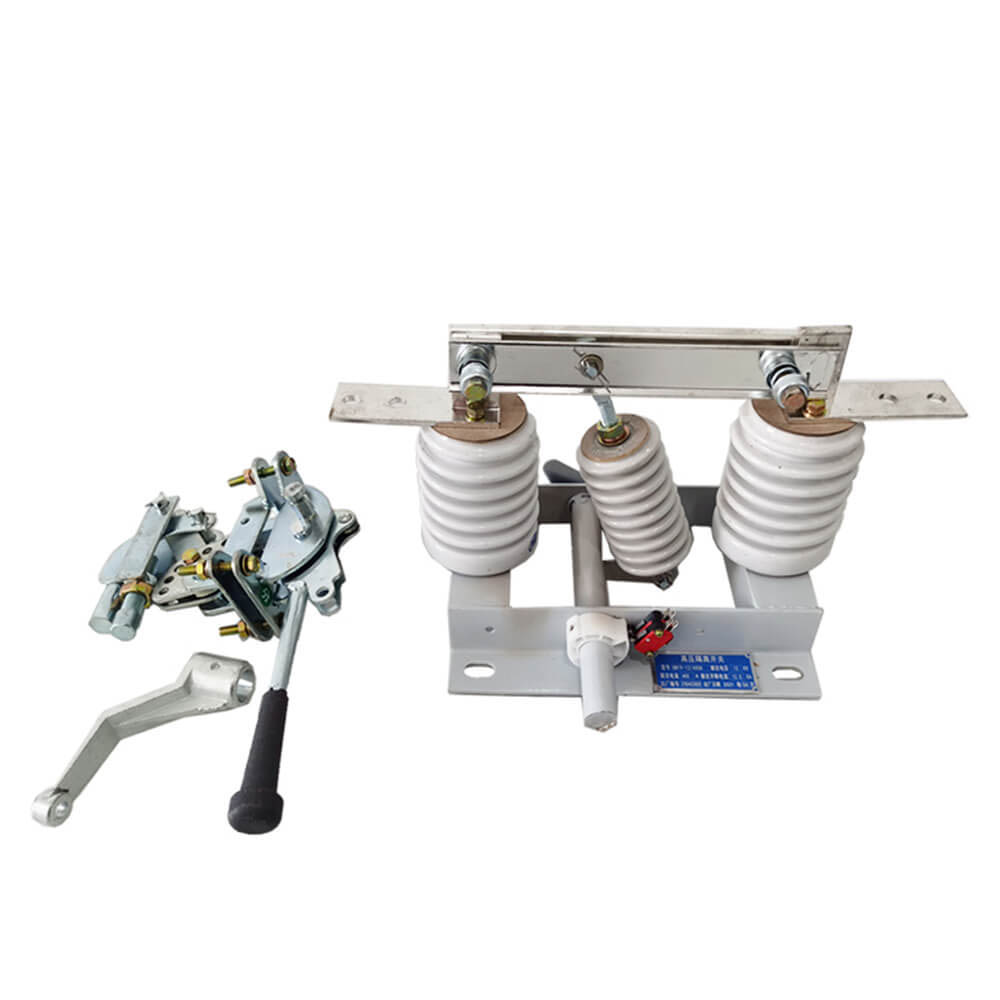

  La parte conduttiva del sezionatore tipo GN19-12/400, 630, 1000, 1250 è fissata sulla base tramite due isolatori a colonnina per ciascuna fase. (Il tipo GN19-12C/400, 630, 1000, 1250 ha un isolante a colonna e un isolante con involucro in porcellana.) Le tre fasi sono installate in parallelo e la parte conduttiva è costituita da contatti statici di lame di contatto e portacontatti (o aste conduttive). Ciascuna fase del coltello di contatto è collegata al centro dell'isolatore di collegamento, isolante di collegamento e installata sulla base del mandrino collegato. Il mandrino è collegato alla biella (fornita dall'utente) e al meccanismo di movimento di tipo CS6-1 tramite la maniglia. Il coltello di contatto di collegamento è composto da due piastre di rame scanalate, che non solo aumentano l'area di dissipazione del calore del coltello di contatto per abbassare la temperatura inferiore, ma migliorano anche la resistenza meccanica del coltello di contatto, in modo da migliorare la stabilità dinamica dell'interruttore. Un'estremità del coltello di contatto è fissata al blocco di contatto (o all'asta conduttiva) tramite un bullone (carro di Shaw). GN19-12/1000, 1250 a contatto con l'installazione della piastra di chiusura magnetica, plo scopoe della piastra di bloccaggio magnetico è che quando una grande corrente di cortocircuito migliora le due scanalature, entra in contatto con la lama | attrazione. I sezionatori GN19-12/400, 630 hanno un piccolo limite di corrente, quindi non è necessario aggiungere una piastra di bloccaggio magnetica.

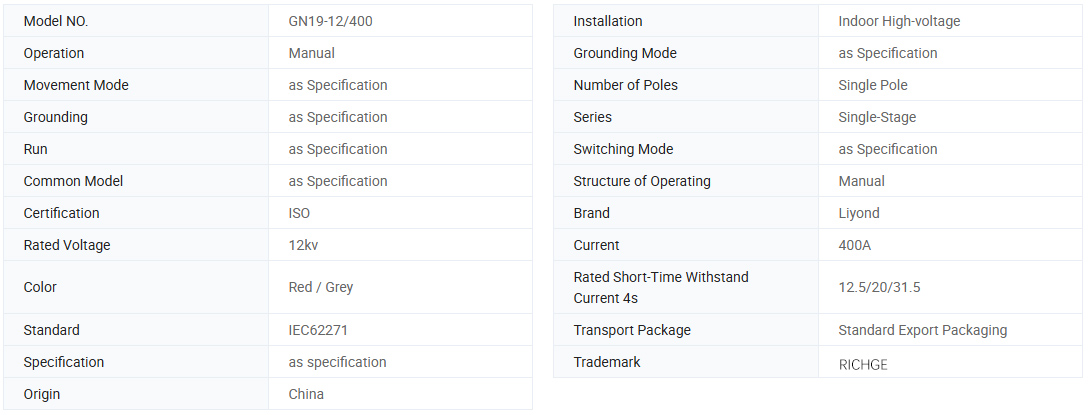

Informazioni di base.

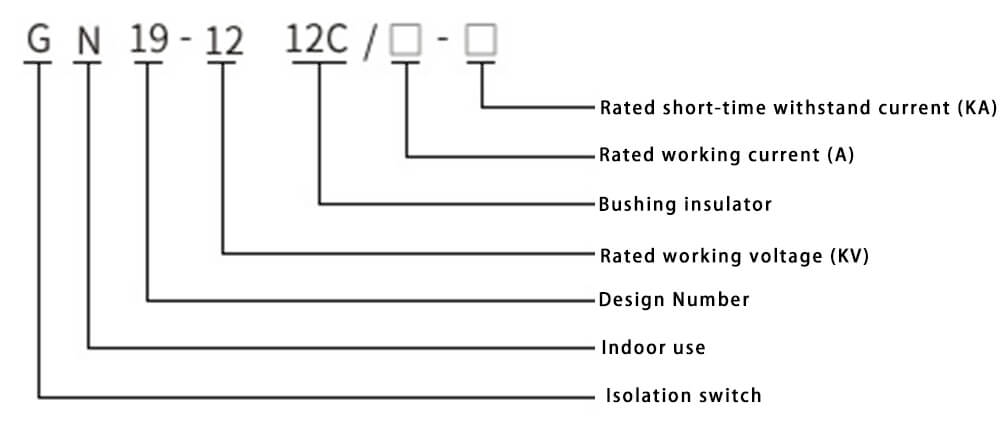

Significato del modello

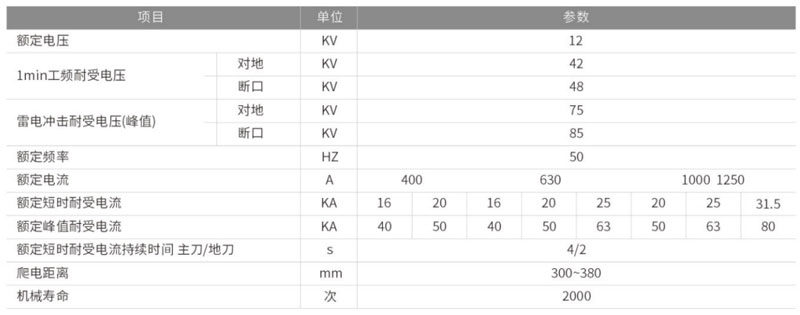

Parametro tecnico

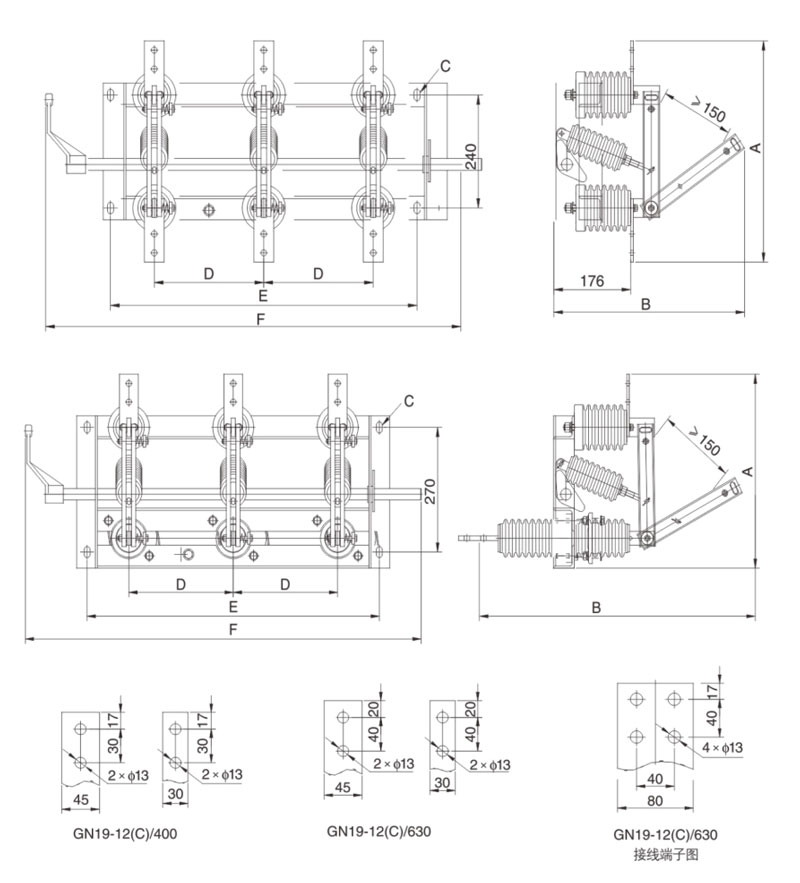

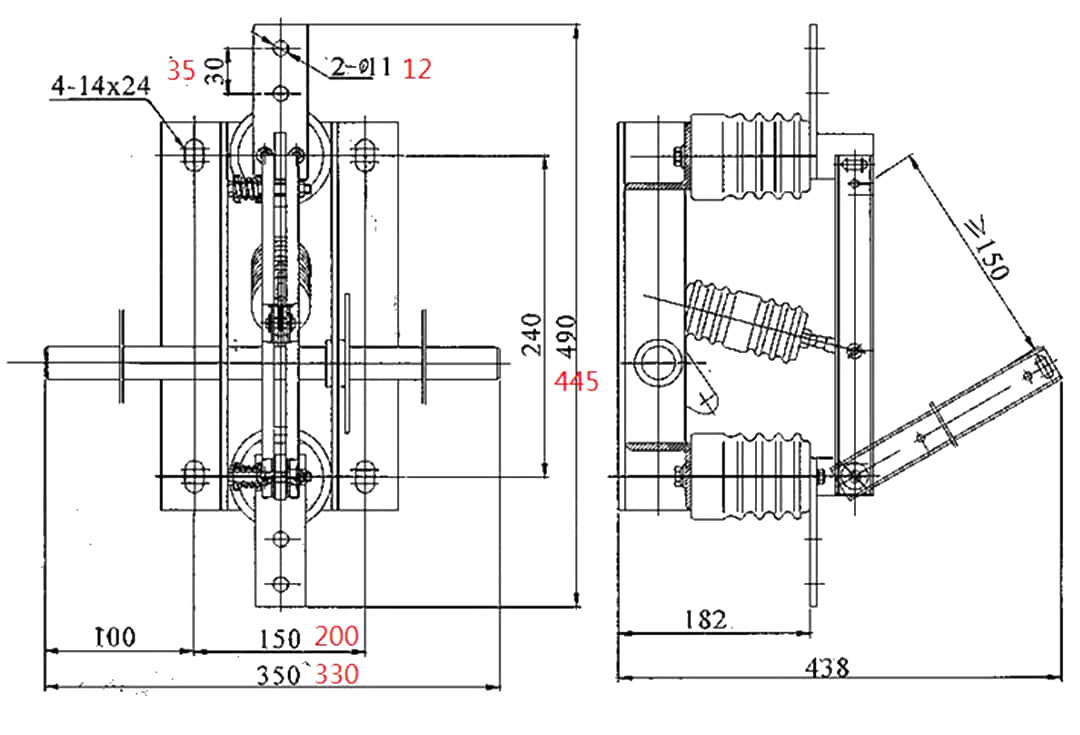

Disegno

Utilizzare le condizioni ambientali

1. Il limite superiore della temperatura ambiente è +40℃, il limite inferiore è -l0℃. Nota: consentire lo stoccaggio e il trasporto a -25℃

2. Altitudine non superiore a 1000 m

3. Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%

4. Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 × 10-3Mpa, la media mensile non è superiore a 1,8 × 10-3Mpa

5. L'aria circostante deve essere priva di gas corrosivi o combustibili, vapore acqueo e altro inquinamento evidente.

6. Nessuna vibrazione regolare e violenta.

Nota: consultare il produttore per risolvere il problema se non è in linea con le condizioni di cui sopra

Istruzioni per l'ordinazione

●Accetta OEM e ODM: SÌ

●Certificato: CE, rapporti di prova

●Tempo di produzione: 7~ 12 giorni lavorativi

●Periodo di garanzia: 12 mesi

●Tempi di consegna: 15 giorni

●Quando si ordina questo interruttore, indicare le specifiche del modello, la tensione nominale, la corrente nominale e altri dati tecnici.

●Se ci sono requisiti speciali, puoi negoziare per risolverli.
