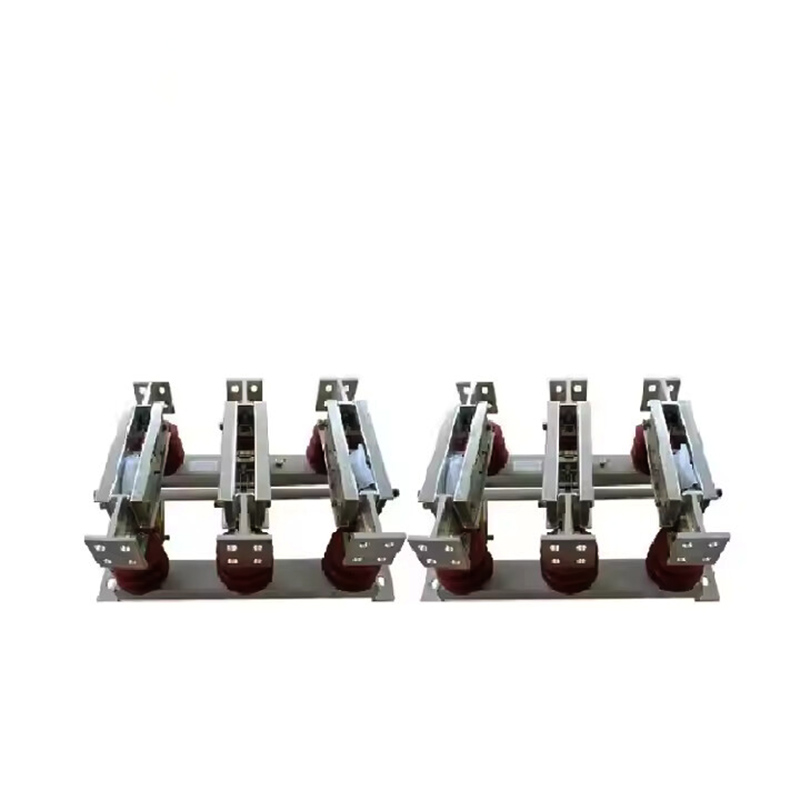

Sezionatore trifase GN22-12 6300A Alta tensione interna ad alta corrente

Sezionatore trifase GN22-12 6300A Alta tensione interna ad alta corrente

    I quadri ad alta tensione con sezionatore ad alta tensione per interni serie GN22-12 (C) (D) vengono utilizzati nei sistemi di alimentazione con tensione nominale di 12 kV, 50 Hz e inferiore, per collegare, disconnettere o convertire linee sotto tensione ma senza carico.

Meccanismo di abbinamento: dotato di CS6-1, CS6-2 e altri meccanismi di comando manuali e possono essere utilizzati anche meccanismi di comando elettrici.

   Questa serie di interruttori è azionata dal comando manuale CS6-2 o dal comando elettrico e può essere installata sul lato sinistro o destro del sezionatore.

Caratteristiche strutturali

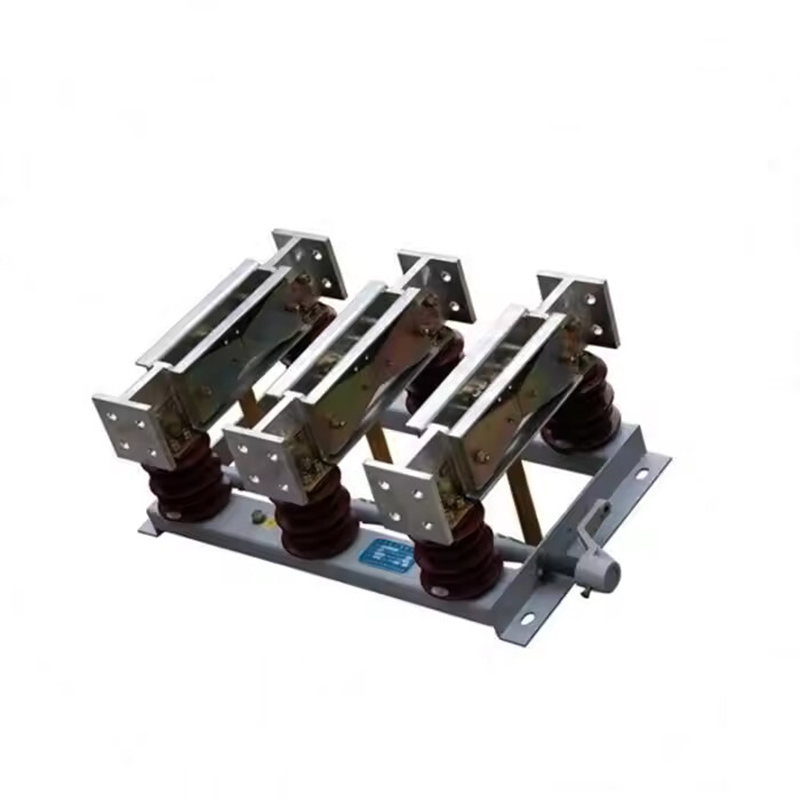

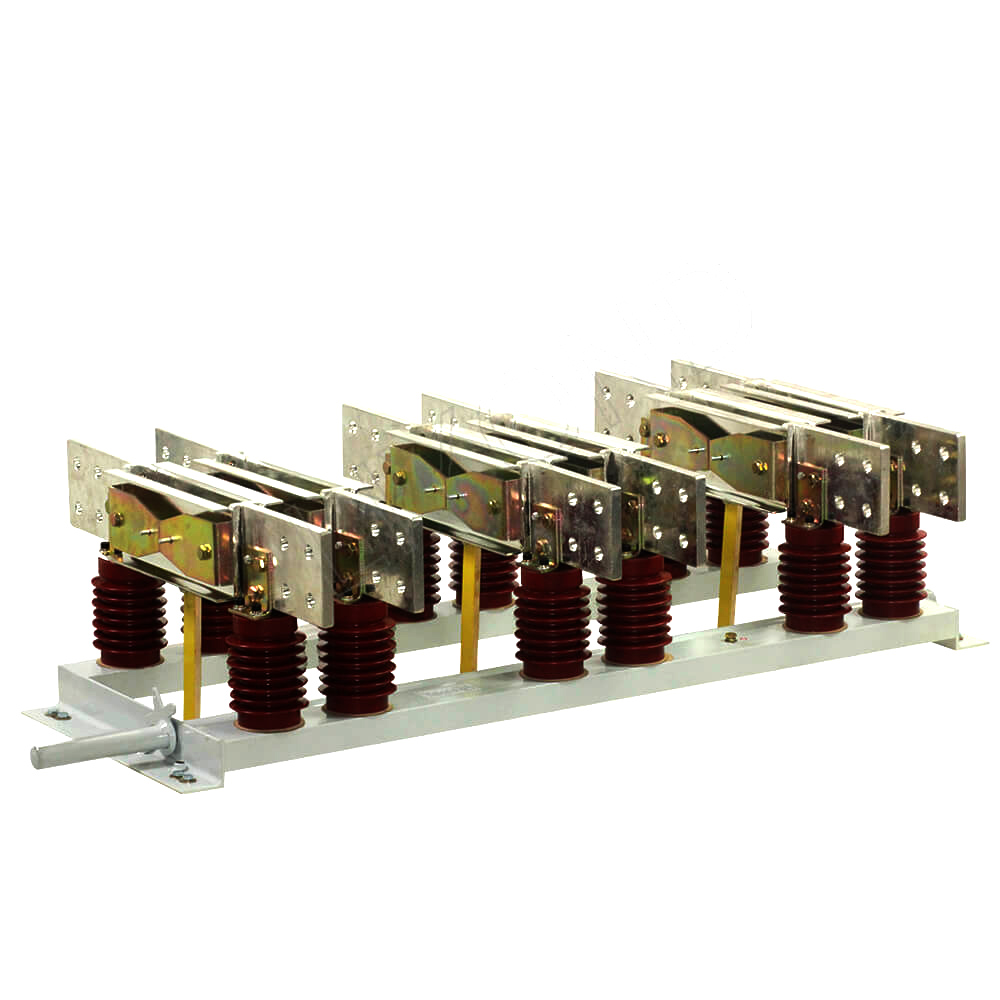

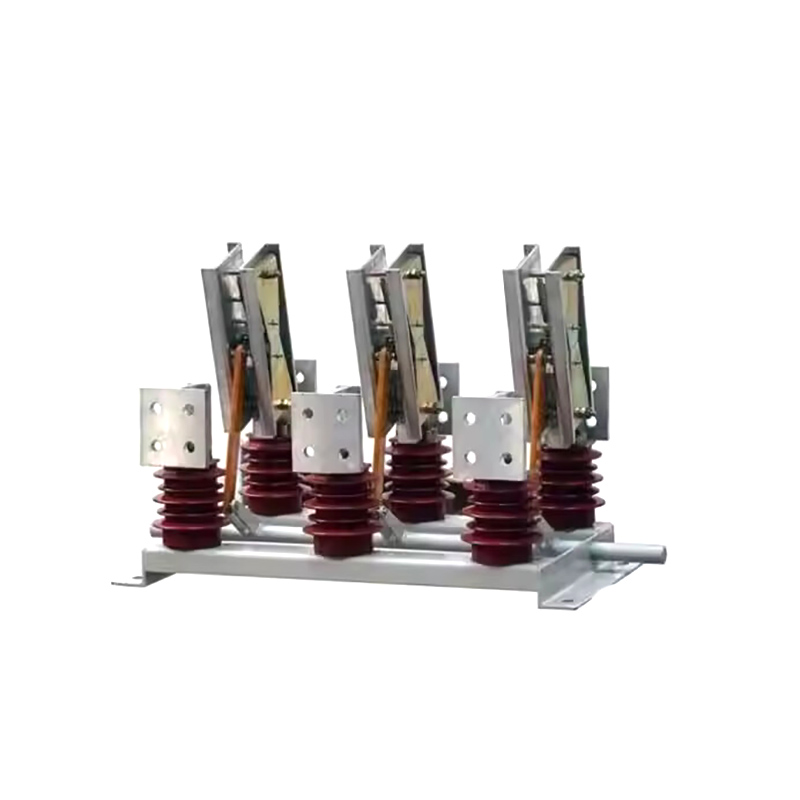

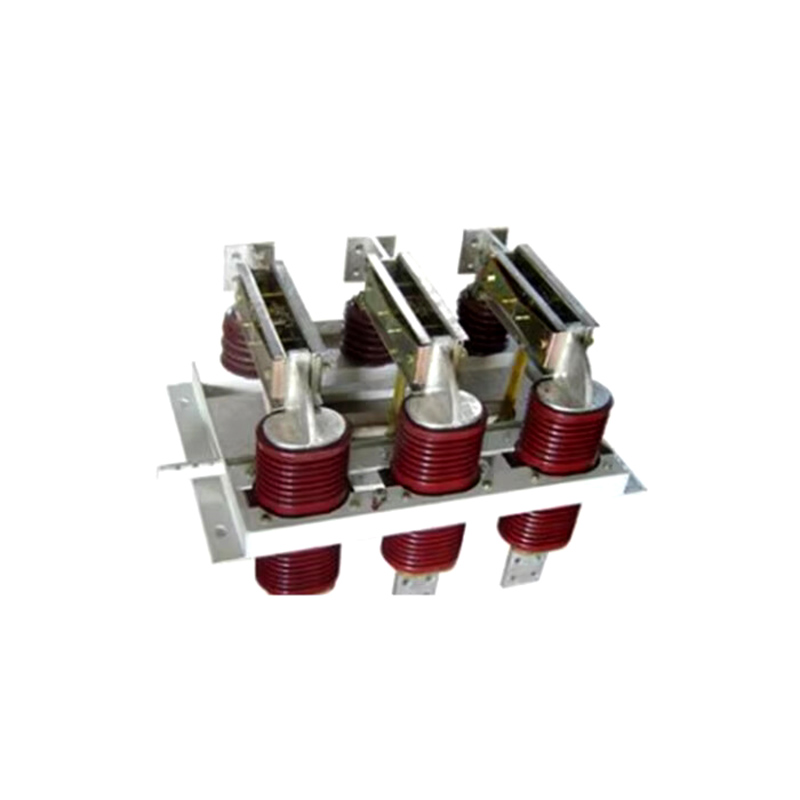

Questo prodotto è un interruttore di isolamento ad alta corrente con una struttura a coltello inferiore comune trifase. Adotta un prototipo di bloccaggio meccanico con un'azione in due fasi di chiusura e contatto, ottenendo un contatto privo di usura, una forza operativa ridotta, un'elevata pressione di contatto e una buona stabilità termica dinamica.

Aree di applicazione:

Sistemi di quadri: utilizzati in quadri con involucro metallico per isolare e proteggere i circuiti elettrici.

Apparecchiature per la distribuzione dell'energia: ideali per l'uso nelle sottostazioni elettriche, garantendo un isolamento sicuro del circuito durante la manutenzione.

Centrali elettriche: utilizzate in applicazioni interne in cui è richiesto l'isolamento elettrico ad alta tensione per operazioni e manutenzioni sicure.

Stazioni di trasformazione: applicato nelle sottostazioni di trasformazione per l'isolamento sicuro dei circuiti del trasformatore.

Installazioni di energia rinnovabile: possono essere utilizzate in sistemi di accumulo di energia o di energia rinnovabile come parchi solari ed eolici per la protezione e l'isolamento durante la manutenzione.

Condizioni ambientali per l'uso

1.Temperatura dell'aria ambiente: -15℃~40℃, temperatura media giornaliera ≦35℃.

2.Altitudine ≦1000 m.

3. Condizioni di temperatura:

Umidità relativa media giornaliera ≦95%, pressione media giornaliera del vapore acqueo ≦2,2kPa;

Umidità relativa media mensile ≦90%, pressione media mensile del vapore acqueo ≦1,8 kPa.

4.Intensità del terremoto ≦8 gradi.

5. Luoghi senza incendi, pericolo di esplosione, grave inquinamento, corrosione chimica e forti vibrazioni.

Nota: se le condizioni di utilizzo del prodotto superano le disposizioni di cui sopra, l'utente dovrà negoziare e determinare con l'azienda.

Informazioni di base.

Descrivi la visualizzazione

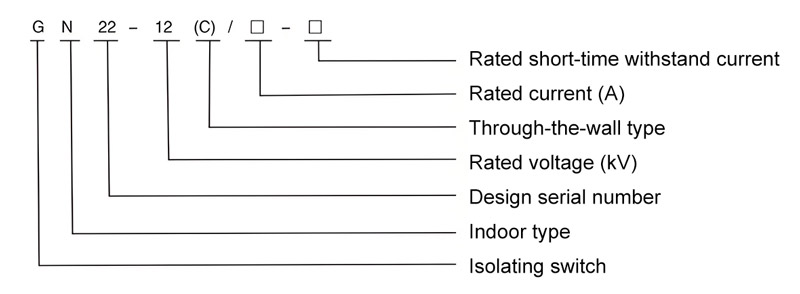

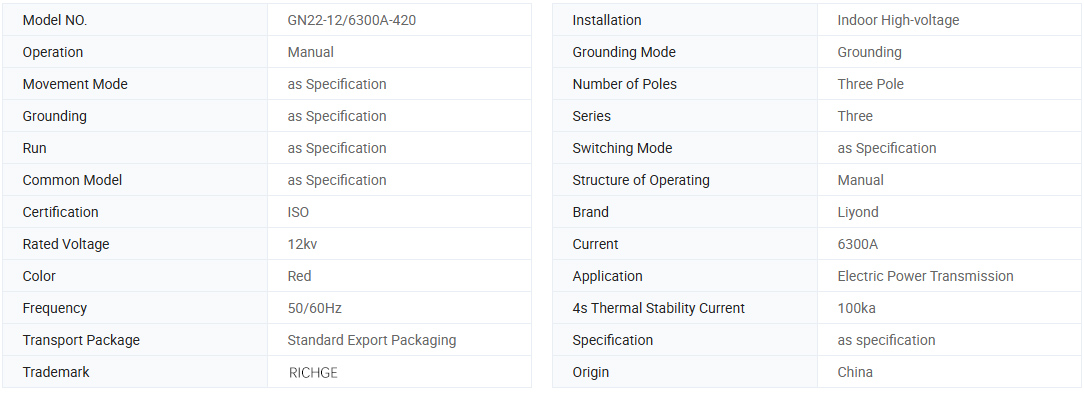

Parametro tecnico

Modello.	Tensione nominale	Corrente nominale	Corrente di stabilità termica di 4 secondi (valore efficace) kA	Corrente di stabilità dinamica (valore di picco) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

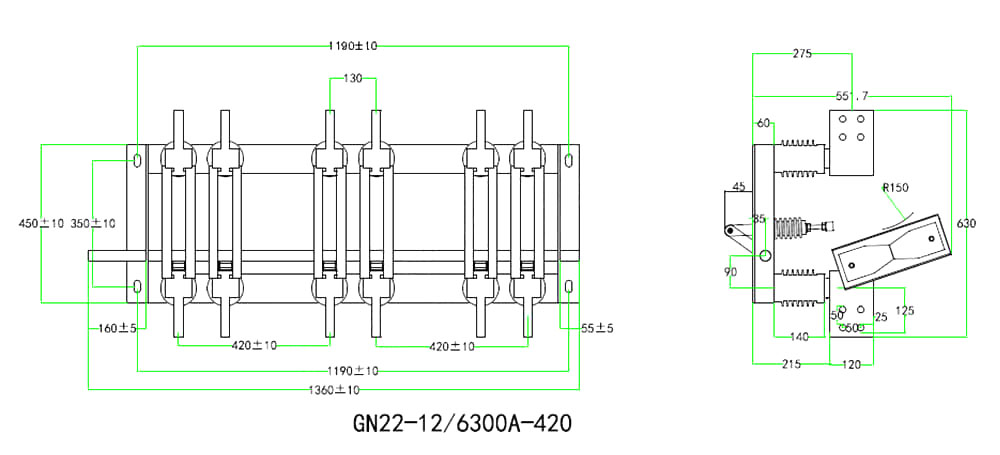

Riferimento al disegno dimensionale (6300A)
