Interruttore di isolamento ad alta tensione GN19-12/630A Interruttore a bordo mobile centrale a parete a parete

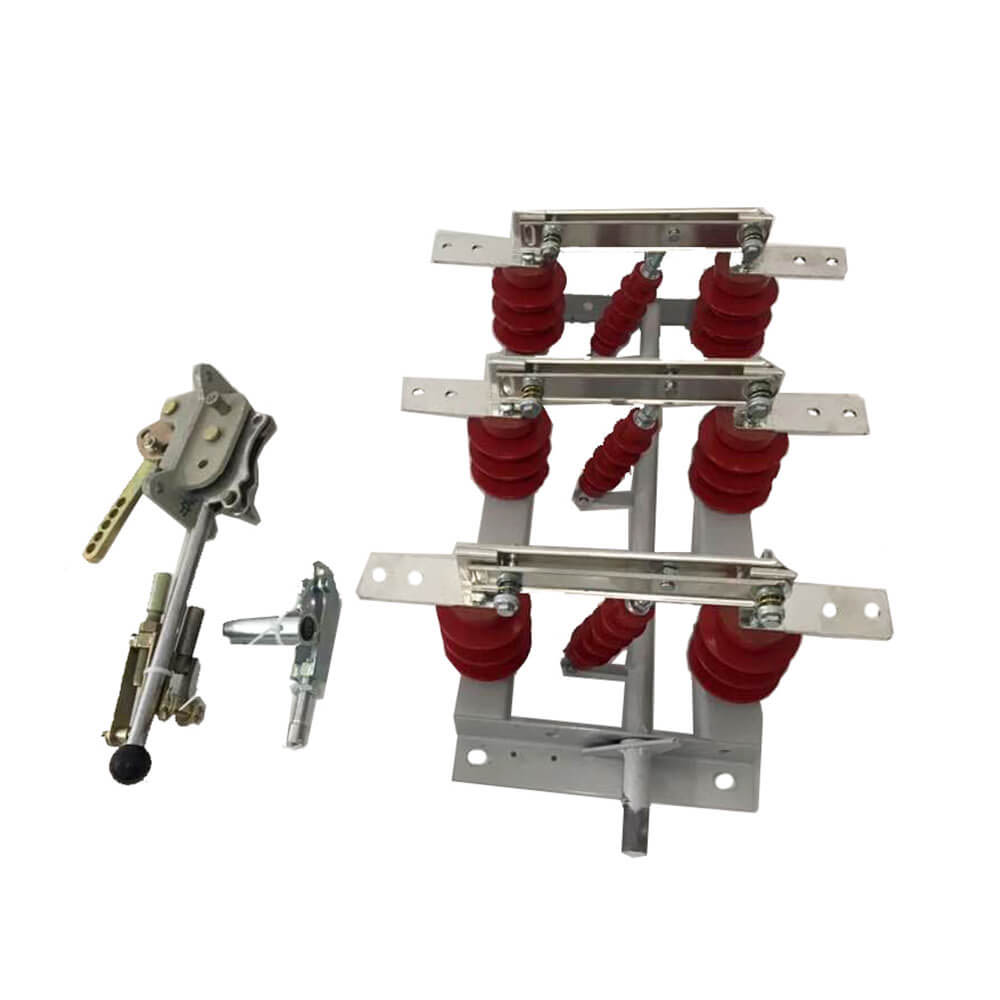

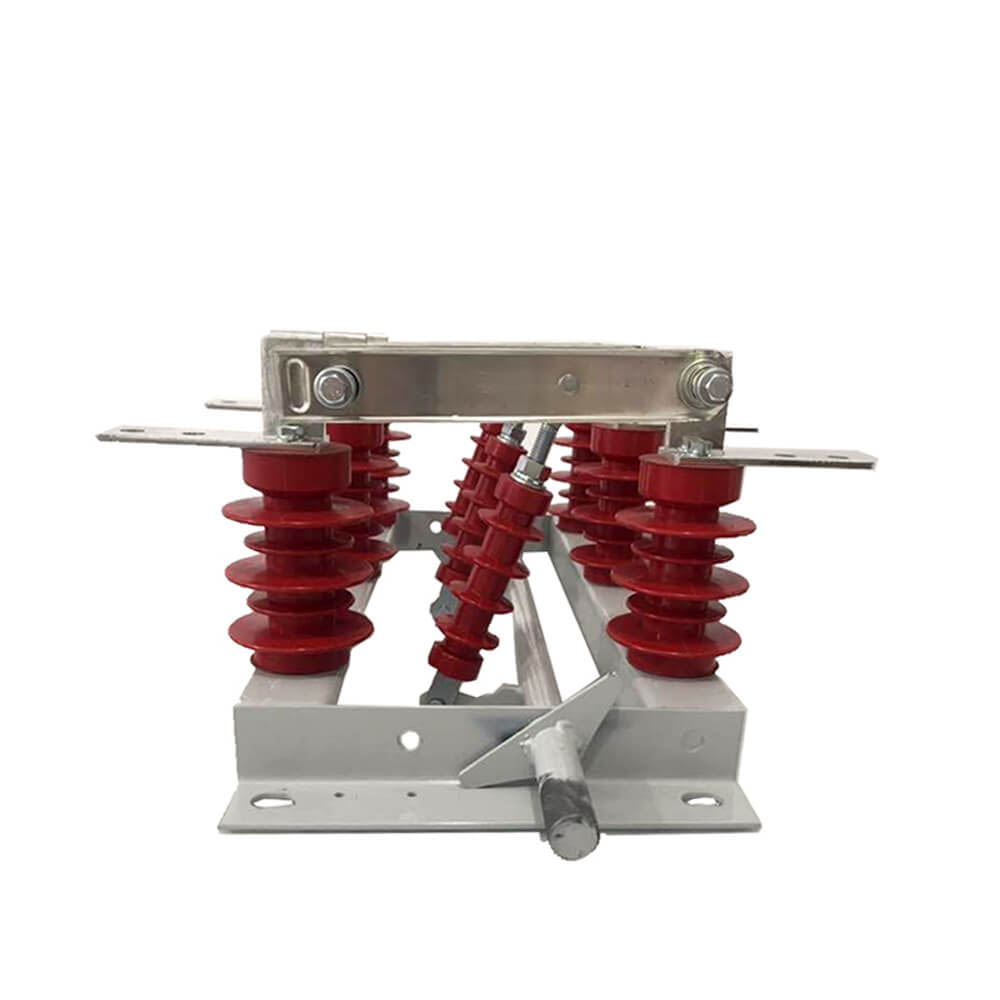

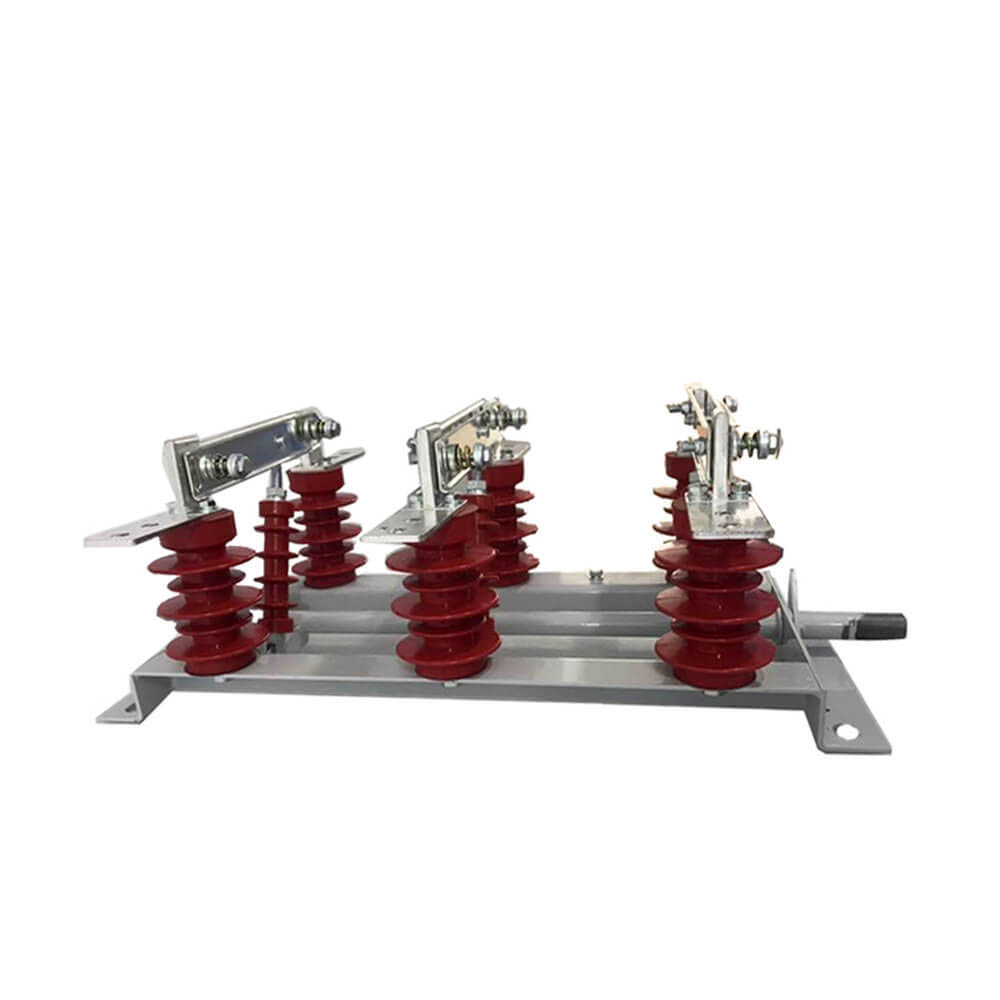

    La parte conduttiva di GN19-12/400, 630, 1000, 1250 interruttore di disconnessione di tipo è fissata sulla base da due isolanti di pilastro per ciascuna fase. (GN19-12C/400, 630, 1000, 1250 Tipo ha un isolante per pilastro e un isolante involucro in porcellana.) Le tre fasi sono installate in parallelo e la parte conduttiva è costituita da contatti statici di coltelli da contatto e titolari di contatto (o aste conduttive). Ogni fase del coltello da contatto è collegata al centro dell'isolante della cravatta, isolante per cravatta e installata sulla base del mandrino collegato. Il mandrino è collegato all'asta di collegamento (fornito dall'utente) e tipo CS6-1 di meccanismo di spostamento attraverso la maniglia. Il coltello da contatto in collegamento è composto da due piastre di rame scanalato, che non solo aumenta l'area di dissipazione del calore del coltello a contatto per ridurre la temperatura inferiore, ma migliora anche la resistenza meccanica del coltello a contatto, in modo che la stabilità dinamica dell'interruttore sia migliorata. Un'estremità del coltello da contatto è montata sul blocco di contatto (o sull'asta conduttiva) da un bullone (auto di shaw). GN19-12/1000, 1250 a contatto con l'installazione della piastra di bloccaggio magnetico, più lo scopo della piastra di bloccaggio magnetico è che quando una grande corrente di cortocircuito per migliorare il coltello da contatto con la scanalatura tra il | attrazione. GN19-12/400, 630 interruttori di disconnessione hanno un piccolo limite attraverso la corrente, quindi non è necessario aggiungere una piastra di bloccaggio magnetico.

Funzioni del prodotto

1. Isolamento e sicurezza: dopo la disconnessione, viene stabilito un divario isolante affidabile per garantire che il

2. Commutazione della linea: commuta e collegare la linea in base ai requisiti operativi.

3. Commutazione a bassa corrente: utilizzata per la commutazione di piccole correnti nel circuito, come le correnti di ricarica di boccole, buste, connettori, cavi corti, correnti di condensatori dei condensatori di equalizzazione della tensione di commutazione, correnti circolanti durante la commutazione del bus e le correnti di eccitazione dei trasformatori di tensione.

4. Transformer Eccion entusiasmante: a seconda delle circostanze specifiche di diversi tipi strutturali, può cambiare la corrente di eccitazione a non-logo di trasformatori di alcune capacità.

Tipi di isolatori di media tensione

Gli isolatori a media tensione possono essere divisi in tipi esterni e interni in base ai metodi di installazione:

- isolatori di media tensione esterni: in grado di resistere a fattori naturali come vento, pioggia, neve, sporcizia, condensa, ghiaccio e gelo, adatti per l'installazione su piattaforme esterne.

- isolatori a media tensione interni: adatti per ambienti interni, in genere richiedono prestazioni di isolamento più elevate.

Sulla base della struttura del supporto isolante, possono essere ulteriormente divisi in:

-Interruttore di isolamento a colonna singola: utilizzare direttamente lo spazio verticale al di sotto della barra aerea sopra la testa come isolamento elettrico, salvare lo spazio, ridurre i conduttori di collegamento e fornire chiari stati di disconnessione, particolarmente adatti per la trasmissione a tensione ultra-alta.

- Interruttore di isolamento a doppia colonna: adatto a richieste di corrente più elevate, fornendo maggiore stabilità.

- Interruttore di isolamento a tre colonne: adatto a sistemi di alimentazione più complessi, offrendo una migliore capacità di carico e affidabilità.

Caratteristica

1 ： Funzione di isolamento della sicurezza - Durante la manutenzione delle apparecchiature elettriche, fornisce un chiaro divario elettrico e un punto di disconnessione per garantire la sicurezza del personale di manutenzione.

2 ： Limitazioni operative: l'interruttore di isolamento non può essere utilizzato sotto carico; Non dovrebbe essere usato per rompere o chiudere le correnti di carico o le correnti di corto circuito. Gli interruttori di isolamento dotati di una camera di estinzione ad arco possono funzionare sotto piccoli carichi e linee scaricate.

Passaggi operativi

Funzionamento di accensione: prima chiudere l'interruttore di isolamento, quindi chiudere l'interruttore di circuito o l'interruttore di carico.

Funzionamento di accensione: prima aprire l'interruttore dello intervento o l'interruttore di carico, quindi aprire l'interruttore di isolamento.

Selezione del modello

Quando si seleziona un interruttore di isolamento, assicurarsi che la sua tensione nominale, corrente nominale, corrente di stabilità dinamica e corrente di stabilità termica soddisfino i requisiti dell'applicazione. Il ruolo principale dell'interruttore di isolamento è quello di scollegare i circuiti senza corrente di carico, consentendo una manutenzione sicura. Prima di utilizzare l'interruttore di isolamento, assicurarsi che l'interruttore di circuito abbia disconnesso il circuito.

Suggerimenti di sicurezza

L'interruttore di isolamento non ha un dispositivo specializzato in estinzione ad arco; Non gestirlo in condizioni di carico o corto circuito per garantire la sicurezza delle attrezzature e del personale.

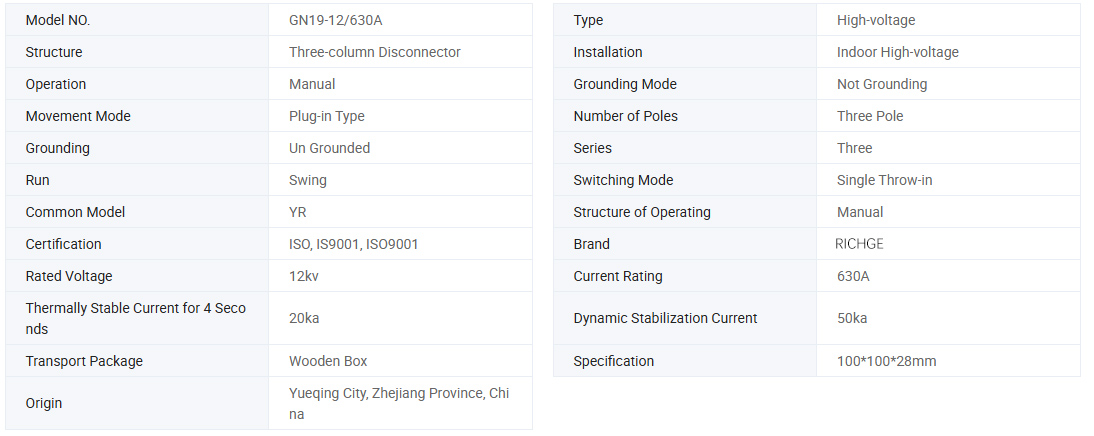

Parametro tecnico

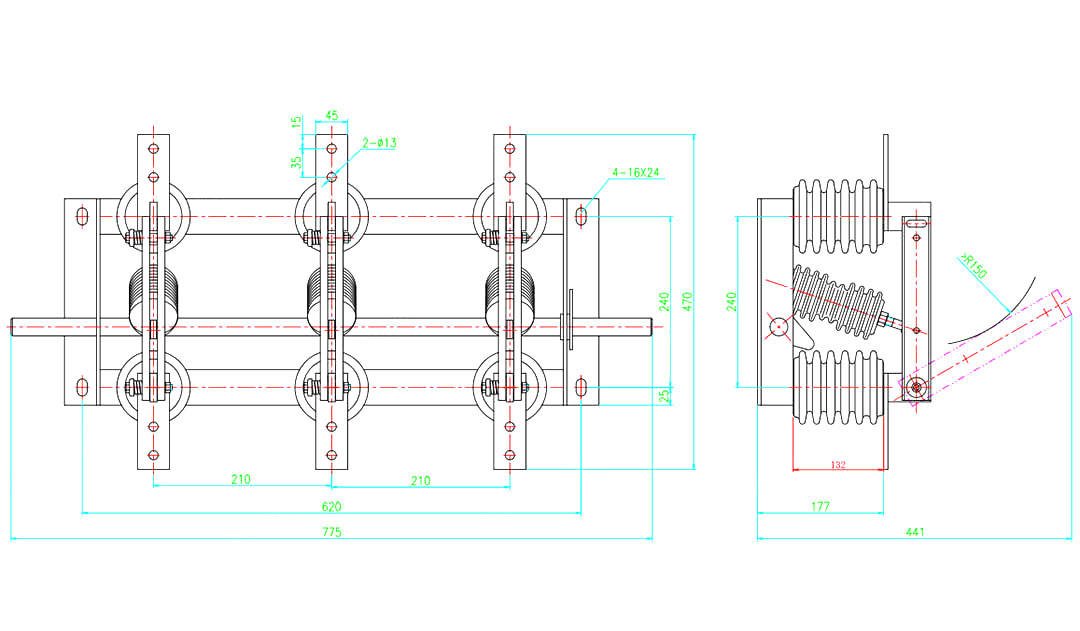

Disegno

Usa le condizioni ambientali

1. Il limite superiore della temperatura ambiente +40 ℃, il limite inferiore -L0 ℃, NOTA: consentire lo stoccaggio e il trasporto a -25 ℃

2. Altitudine non più di 1000 m

3. Umidità relativa: la media giornaliera non è superiore al 95%, la media mensile non è superiore al 90%

4. Pressione del vapore acqueo: la media giornaliera non è superiore a 2,2 × 10-3MPA, la media mensile non è superiore a 1,8 × 10-3MPA

5. L'aria circostante dovrebbe essere libera da gas corrosivi o combustibili, vapore acqueo e altri ovvi inquinamento.

6. Nessuna vibrazione regolare e violenta.

Nota: consultare il produttore per risolvere il problema se non è in linea con le condizioni di cui sopra

Istruzioni di ordinazione

● Accetta OEM e ODM: sì

● Certificato: CE, report di test

● Tempo di produzione: 7 ~ 12 giorni lavorativi

● Periodo di garanzia: 12 mesi

● Tempo di consegna: 15 giorni

● Quando si ordina questo interruttore, indicare la specifica del modello, la tensione nominale, la corrente nominale e altri dati tecnici.

● Se ci sono requisiti speciali, è possibile negoziare i nostri per risolverli.
