GN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotante
  • GN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotanteGN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotante
  • GN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotanteGN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotante

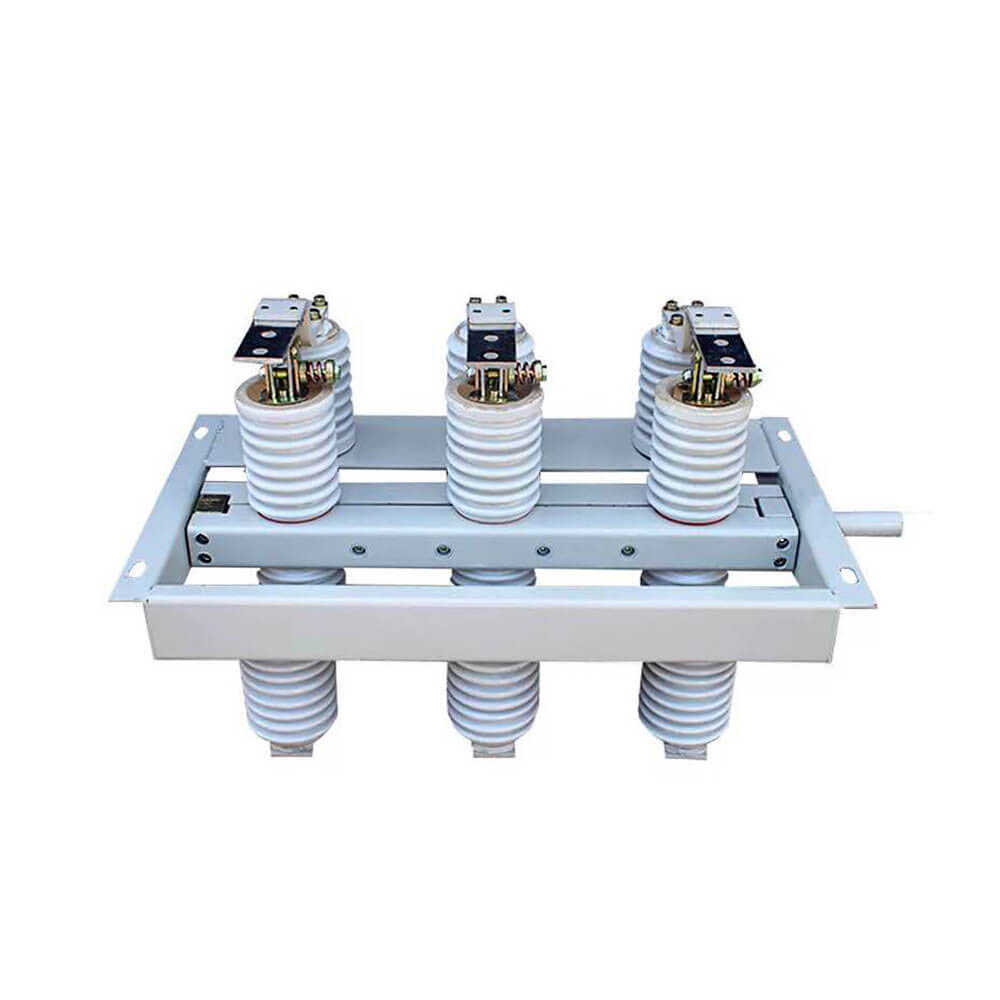

GN30-12 Tipo Interruttore di isolamento ad alta tensione interno rotante

Model:GN30-12
L'interruttore di isolamento ad alta tensione rotante GN30-12 è un nuovo tipo di interruttore di isolamento con coltello da contatto rotante. La struttura principale è che i piani superiori e inferiori del telaio comune trifase sono fissati con due serie di isolanti e contatti e l'interruttore viene aperto e chiuso ruotando il coltello a contatto. 1.Extractable Version si scuote/fuori con la porta chiusa 2. può essere utilizzato in tutti i tipi di strutture e attrezzature 3. Due al numero limitato di componenti e all'uso di sistemi di produzione di massa per la produzione, ha una controllabilità molto affidabile 4.Assicusta e comoda manutenzione 5. Tipi di unità funzionali che possono essere utilizzati per varie soluzioni


   GN30-12 Disconnettore ad alta tensione rotante interno è un nuovo tipo con coltello rotante. La formula strutturale principale è quella di fissare due serie di isolanti e contatti sui piani superiori e inferiori del telaio basso comune a tre fasi, realizzando l'apertura e la chiusura dell'interruttore ruotando il coltello. L'interruttore GN3-12D aggiunge una forma di coltello di collegamento sulla base di GN30-12 per soddisfare le esigenze di diversi sistemi di alimentazione. Questo prodotto è compatto nel design, piccolo nello spazio, forte nell'isolamento, facile da installare e regolare. Soddisfa i requisiti dell'interruttore di isolamento e dell'interruttore di messa a terra AC ad alta tensione "ed è applicabile ai sistemi interni con tensione nominale fino a 10 kV AC 50 Hz e inferiore. Può essere usato come circuito di apertura e chiusura quando c'è tensione e nessun carico. Può essere utilizzato con quadri ad alta tensione o può essere utilizzato da solo.

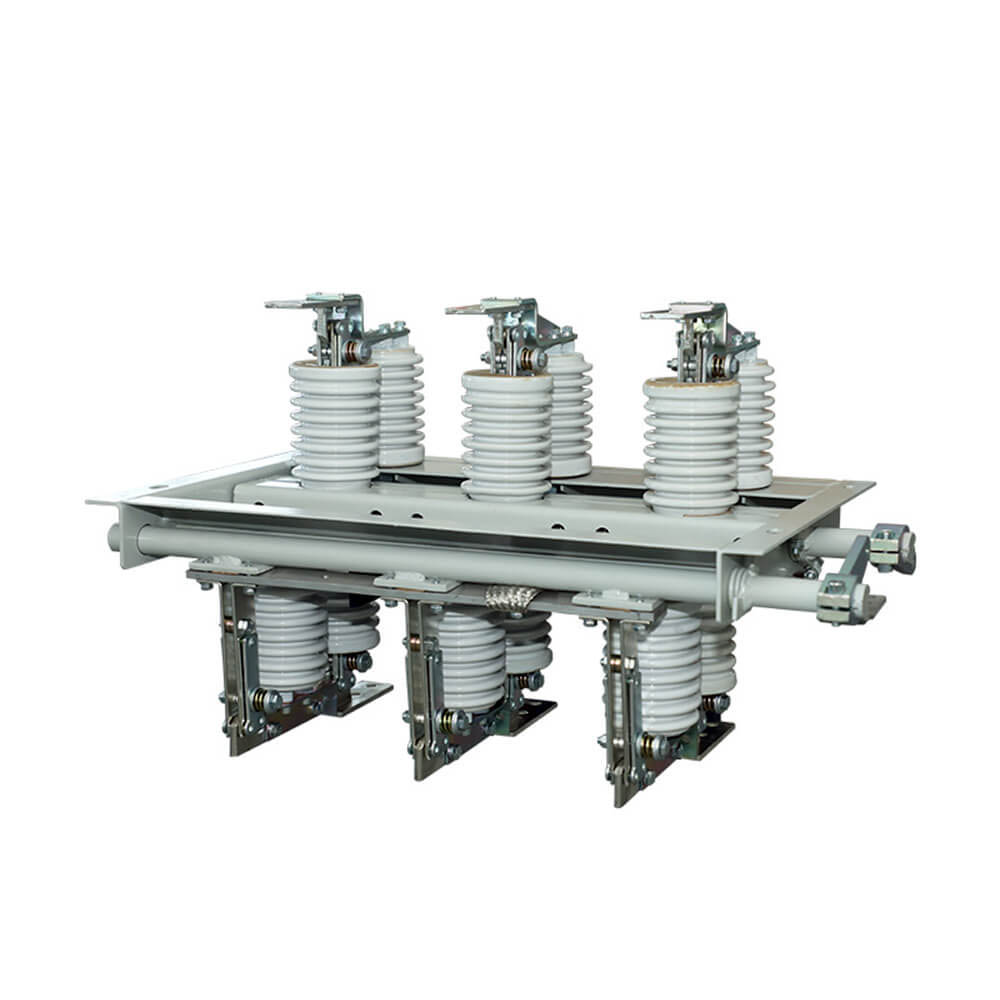

   GN30-12 (D) Tipo rotante L'interruttore di disconnessione ad alta tensione interno è un nuovo interruttore di isolamento di tipo di tipo di coltello rotante, la struttura principale è fissata due gruppi di isolante e contatto sul piano a due telai trifase, attraverso il contatto rotante, realizzare l'interruttore ON-off. L'interruttore di tipo GN30-12 (d) è un nuovo tipo di coltello a terra aggiunto sulla base dell'interruttore di tipo GN30-12, che può soddisfare le esigenze di diversi sistemi di alimentazione. La progettazione del prodotto è con lo spazio occupato compatto, piccolo, una forte capacità di isolamento, una facile installazione e regolazione, le sue prestazioni soddisfano l'interruttore di isolamento ad alta tensione GB1985-89 "AC e l'interruttore di messa a terra", applicabili alla tensione nominale 10kV AC 50Hz e al di sotto del sistema di alimentazione interno, per aprire e chiudere il circuito quando si è volti, non carico. Può essere utilizzato con l'armadio ad alta tensione e può anche essere utilizzato separatamente.


Funzioni di interruttore di isolamento GN30-12

1

2. Utilizzo di nuovi contatti di brasatura d'argento, bassa resistenza ai contatti, buona conducibilità elettrica e elevata resistenza meccanica.

3. Hardware di alta qualità, robusto e resistente, non facile da danneggiare, facile da usare e leggero.

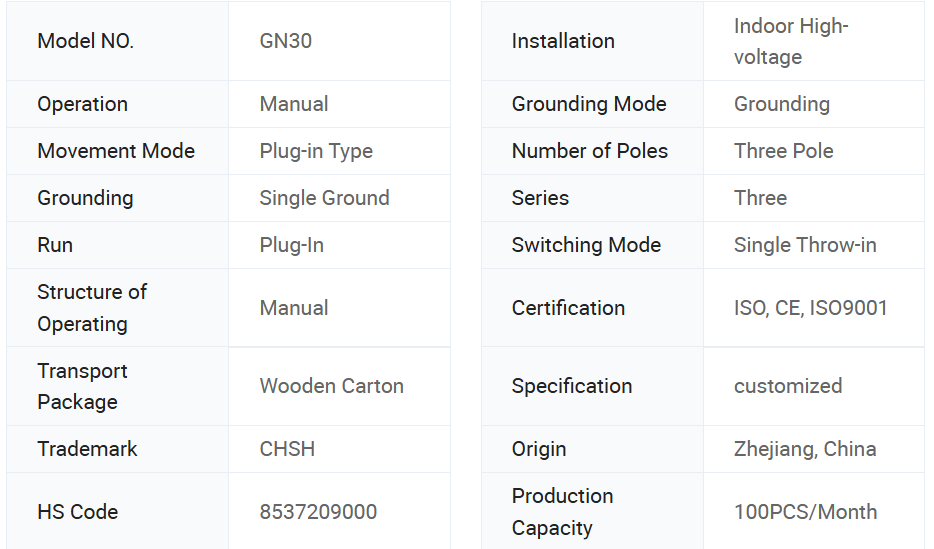

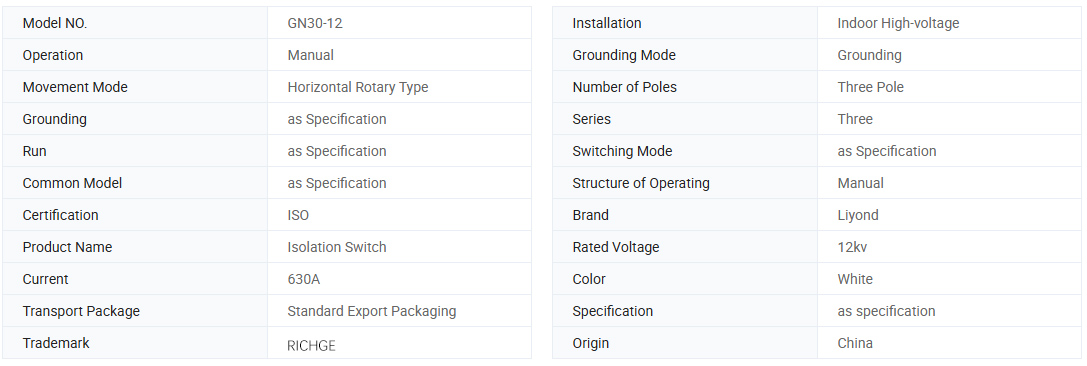

Informazioni di base.

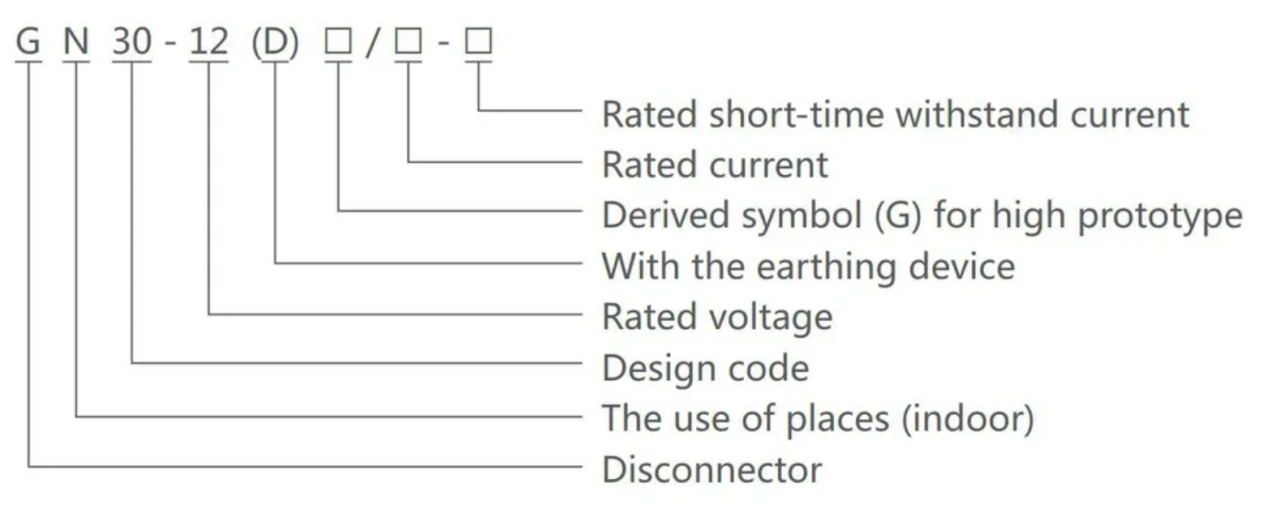

Significato del modello


Parametro tecnico

Modello
Tensione nominale (KV)
Corrente nominale (a)

4s classificato a breve termine resistere alla corrente (valore effettivo)

(IL)


Picco di picco valutato Restringi la corrente

(IL)


GN30- 12 / 400-12.5
12 400 12.5 31.5
GN30- 12 / 630-20
12 630 20 50
GN30- 12 / 1000-31.5
12 1000 31.5 80
GN30- 12 / 1250-31.5
12 1250 31.5 80
GN30- 12/D400-12.5
12 400 12.5 31.5
GN30- 12/D630-20
12 630 20 50
GN30-12/D1000-31.5
12 1000 31.5 80
GN30- 12/D1250-31.5
12 1250 31.5 80

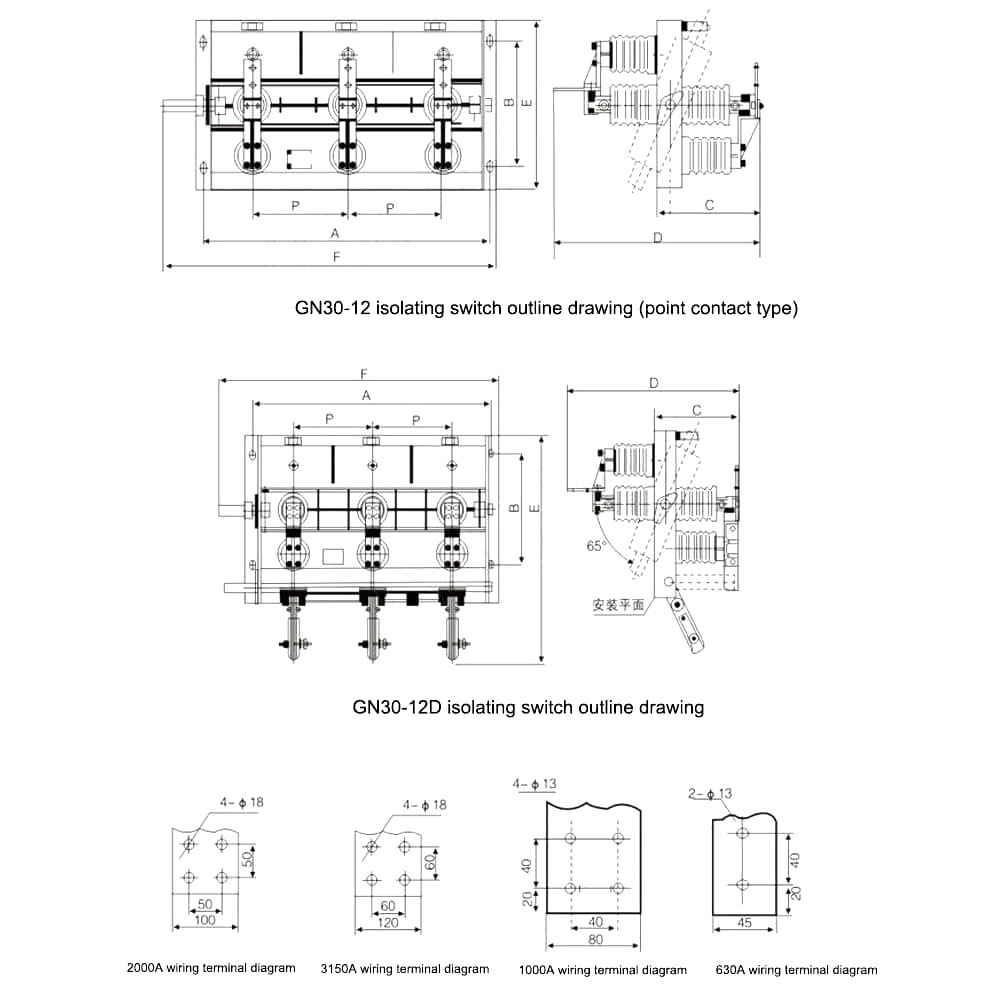

Disegno


Usa le condizioni ambientali


1.Pepter Altezza: non più di 3000 m;

2. Temperatura ambiente: non superiore a +40 ° C, non inferiore a -30 ° C; La differenza di temperatura giornaliera è di 15 ° C;

3. Temperatura relativa dell'aria interna: non più del 90% (a +25 ° C);

4. Intensità del terremoto: non più di 8 gradi

5. Il sito di installazione non dovrebbe avere gas, deposizione chimica di vapore, spruzzo salino, polvere, sporcizia e altri esplosivi e sostanze corrosive che influenzano gravemente l'isolamento e la conducibilità del disconnettore;

6. Non dovrebbero esserci frequenti vibrazioni gravi nel luogo di installazione






Istruzioni di ordinazione

● Accetta OEM e ODM: sì

● Certificato: CE, report di test

● Tempo di produzione: 7 ~ 12 giorni lavorativi

● Periodo di garanzia: 12 mesi

● Tempo di consegna: 15 giorni

● Quando si ordina questo interruttore, indicare la specifica del modello, la tensione nominale, la corrente nominale e altri dati tecnici.

● Se ci sono requisiti speciali, è possibile negoziare i nostri per risolverli.
