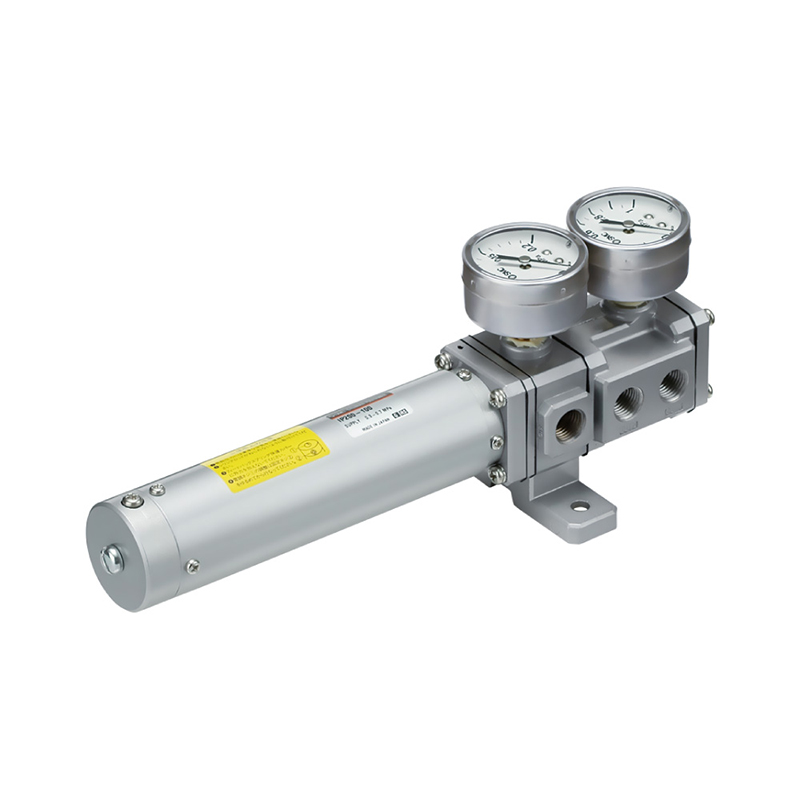

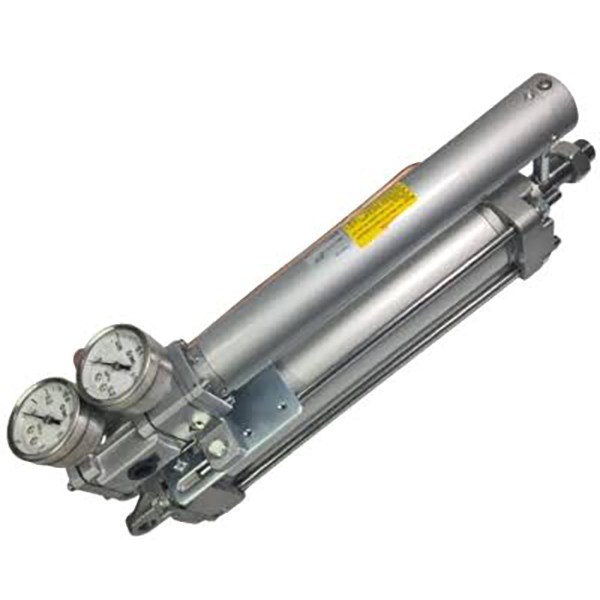

Posizionatore del servocilindro pilota pneumatico serie IP200

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie IP200 lanciata con il marchio SOLH di Richge Technology è un posizionatore servocilindro con pilota pneumatico. Fornisce un controllo della posizione proporzionale ad alta precisione per cilindri standard, convertendo linearmente il segnale di controllo pneumatico da 0,02~0,1 MPa in uno spostamento preciso dello stelo del pistone del cilindro. Completamente azionato ad aria senza alimentazione, è una soluzione di posizionamento a sicurezza intrinseca per ambienti industriali a rischio di esplosione.

Specifiche tecniche principali

    1. Parametri di base

     -- Cilindri compatibili: Alesaggio ≥ Ø50mm, corsa 25~300mm (personalizzabile con incrementi di 1mm)

     - Principio di controllo: servomeccanismo dell'ugello-flapper basato sulla teoria dell'equilibrio delle forze

     -- Pressione dell'aria di alimentazione (SUP): 0,3 ~ 0,7 MPa

     -- Segnale di controllo in ingresso (IN): segnale pneumatico standard 0,02 ~ 0,1 MPa

     -- Temperatura ambiente e media: -5℃ ~ +60℃ (versione standard)

     -- Filettatura porta: porta principale Rc1/4; porta manometro Rc1/8

     -- Peso netto: ca. 700 g (basato sul modello con corsa da 100 mm)Indice di precisione di controllo· Sensibilità: ≤ 0,5% F.S.

     -- Linearità: ≤ ±2% F.S.

     -- Isteresi: ≤ 1% F.S.

     -- Ripetibilità: ≤ ±1% F.S.2.

Principio di funzionamento del bilanciamento delle forze

     -- Ingresso segnale: il segnale di controllo pneumatico entra nella porta IN e spinge il diaframma di ingresso.

     -- Servoamplificazione: lo spostamento del diaframma modifica la distanza rispetto all'ugello per regolare la contropressione, guidando la bobina interna per cambiare i circuiti dell'aria.

     -- Attuazione del cilindro: Uscite dell'aria pressurizzata tramite le porte OUT1/OUT2 per estendere o ritrarre il cilindro a doppio effetto.

     -- Feedback di posizione: il movimento della corsa del cilindro tira indietro il diaframma di feedback attraverso la biella e la molla di feedback per raggiungere l'equilibrio della forza con il segnale di ingresso; la bobina ritorna in posizione neutra per bloccare accuratamente il cilindro nella posizione target.

Definizione del codice modello (IP200-XXX-YY)

     -- IP200: Codice serie base

     -- XXX: Corsa nominale (25/50/100/150/200/250/300 mm)

     --YY Suffisso opzionale: Nessun suffisso: Modello standard con molla di feedback in acciaio al carbonio -T: Dotato di molla di feedback in acciaio inossidabile -XN: Versione per basse temperature (-30°C ~ +60°C) -XZ: Versione per alte temperature (-5°C ~ +80°C)

Esempio: IP200-200-T → corsa 200 mm, molla di feedback in acciaio inossidabile.

Definizione del porto

     -- SUP: Ingresso alimentazione aria principale (0,3~0,7MPa)

     -- IN: ingresso segnale di controllo pneumatico (0,02~0,1MPa)

     -- OUT1 / OUT2: porte di uscita doppie per cilindro a doppio effetto

     -- ES: attacco di scarico

     -- Manometro: porta dedicata per l'installazione del manometro

Vantaggi principali del prodotto

     -- Posizionamento pneumatico antideflagrante ad alta precisione Precisione di posizionamento comparabile dei servosistemi elettrici; completamente ad aria compressa senza componenti elettrici, intrinsecamente sicuro per zone di lavoro infiammabili ed esplosive.

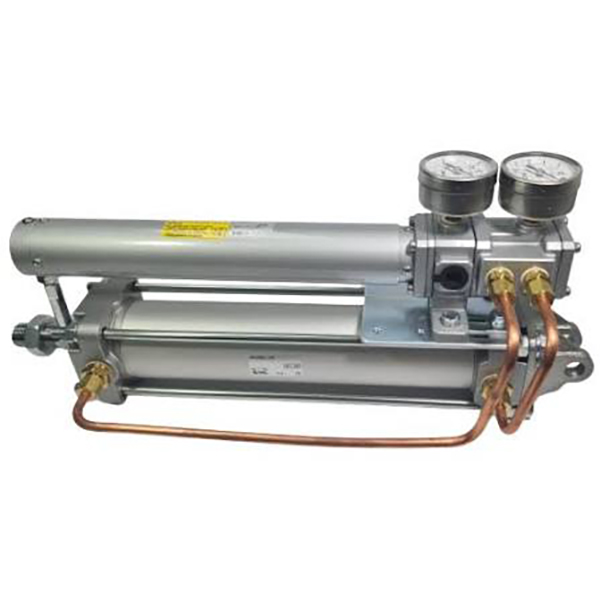

     -- Struttura compatta e integrata tutto in uno Design dell'unità integrato per il montaggio diretto su cilindri standard, semplificando l'installazione in loco e le procedure di manutenzione ordinaria.

     -- Comodo design di calibrazione Vite di regolazione dello zero indipendente incorporata e vite di regolazione dell'intervallo per una rapida calibrazione in loco senza strumenti aggiuntivi.

     -- Molteplici opzioni di materiali per la resistenza alla corrosione Molla di feedback disponibile nelle varianti in acciaio al carbonio o acciaio inossidabile per adattarsi agli ambienti di officina umidi e corrosivi.

     -- Ampio intervallo di temperature Versioni personalizzate Modelli standard, modelli opzionali a bassa e alta temperatura per soddisfare condizioni industriali complesse a temperatura variabile.

Scenari applicativi tipici

     -- Stazioni di posizionamento di precisione: apparecchiature di taglio, pressatura, rivestimento e movimentazione automatica dei materiali

     -- Controllo dei processi industriali: regolazione dell'apertura delle valvole, controllo della tensione del nastro e sistemi di correzione dei bordi del nastro

     -- Ambienti difficili speciali: apparecchiature antideflagranti, antipolvere e impermeabili per impianti chimici e macchinari minerari

     -- Unità centrale servo pneumatica: funge da componente di controllo centrale dei sistemi di posizionamento servo pneumatici completi

Linee guida per il funzionamento e l'installazione

     -- Requisiti della sorgente d'aria: l'aria fornita deve essere asciutta e pulita con una precisione di filtrazione ≤ 5μm per evitare il blocco degli ugelli e errori di posizionamento.

     -- Riferimento di calibrazione: regolazione completa dello zero e dell'intervallo con una pressione di alimentazione standard di 0,5 MPa per prestazioni lineari ottimali.

     -- Direzione di montaggio: supporta l'installazione con qualsiasi angolazione; evitare una disposizione di montaggio che provochi l’accumulo di acqua di condensa all’interno del gruppo interno dell’unità.

Riassunto di una frase

     Il servo posizionatore pneumatico SOLH IP200 con bilanciamento della forza, ugello e flap converte linearmente il segnale dell'aria da 0,02 ~ 0,1 MPa in uno spostamento preciso del cilindro, caratterizzato da elevata precisione di posizionamento, funzionamento solo aria a prova di esplosione, calibrazione regolabile zero/intervallo e opzioni personalizzate multi-temperatura, l'unità di controllo di posizionamento proporzionale ideale per apparecchiature chimiche a prova di esplosione, minerarie e di automazione di precisione.
