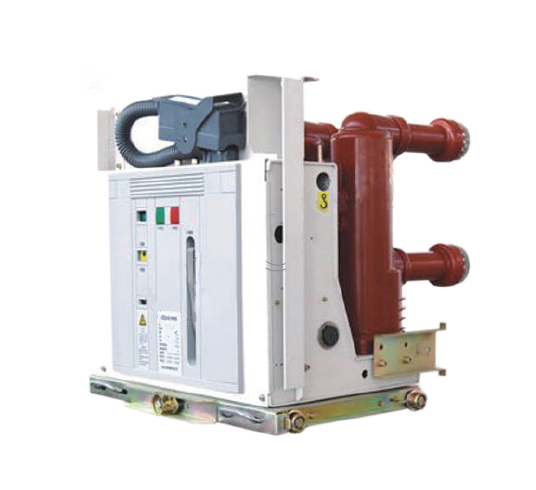

Interruttore VCB VSG-12 Isolation Cilindro

Interruttore VCB VSG-12 Isolation Cilindro

   Godiamo di uno status estremamente buono tra le nostre prospettive per la nostra grande qualità di merce, prezzo competitivo e il servizio ideale per i quadri elettrici chiusi in metallo, l'armadietto di distribuzione dell'alimentazione LV, il quadro ad alta tensione metallico. Di fronte al futuro, continueremo a sostenere i valori fondamentali di integrità, rispetto, innovazione, passione e team professionale, adergeremo sempre all'approccio incentrato sul cliente e restituire ai clienti globali con prodotti e servizi di alta qualità. Facciamo affidamento sulle nostre ricche risorse umane e sulle eccellenti condizioni di ricerca scientifica per adattarsi allo sviluppo generale del mercato con un meccanismo innovativo. Perseguiamo prima l'obiettivo della qualità, della reputazione e del servizio e aderiamo ai presidi commerciali dell'equalità e dei benefici reciproci ". E collaboreremo cordialmente con amici di vari cerchi sia in patria che all'estero con un nuovo gesto.

Interruttore di aspirazione ribastibile interno

  VSG-12 Interruttore a vuoto ad alta tensione interno (Abbr.: Interruttore di circuito) è a tre frasi a.c. 50Hz interno di distribuzione dell'alimentazione dotata della tensione nominale 12 kV. Questo prodotto è in conformità con GB1984-2003 (interruttore di interruttore ad alta tensione A.C.), JB3855-1996 (3,6-4,5 kV Indoor A.C. Interruttore ad alta tensione ad alta tensione), DL403-2000 (Condizioni tecniche per ordinamento di 12-40,5kV ad alta tensione di interruttore a circuito vuoto) e IEC standard IEC 62220 A.C. Interruttore di circuito). Può essere utilizzato per proteggere e controllare le attrezzature nell'apparecchiatura della griglia e la progettazione dinamica delle imprese industriali e minerarie. È adatto per il cambio di carico e il funzionamento frequente con proprietà diverse e con la capacità di molte volte operazioni di rottura della corrente di cortocircuito.

Gli interruttori di aspirapolvere ritirabili interni sono adatti per sistemi di alimentazione CA trifase con tensioni nominali fino a 12 ~ 24kV e frequenza 50/60Hz. Sono ampiamente utilizzati in centrali elettriche, sottostazioni, petrolchimici, metallurgia, produzione e altre industrie, aeroporti, aree residenziali, ecc. Controllo e proteggono le apparecchiature elettriche, in particolare per le occasioni che devono essere gestite di rado alla corrente nominale o multi-circuito. Può essere installato in quadri interni isolati dall'aria come Kyn28 o tipo AMS.

  L'interruttore è realizzato con tecnologia APG matura. L'applicazione del buffer del terminale VD4 garantisce che il terminale interno sia più affidabile in qualsiasi ambiente operativo. VD4 può soddisfare pienamente i requisiti di GB, DL, IEC, Din, VDE e gli standard di altri paesi industriali avanzati.

L'interruttore a vuoto è costituito principalmente da tre parti: la camera di estinzione dell'arco del vuoto, meccanismo operativo, staffa e altri componenti.

1. Camera di estinzione ad arco a vuoto

Secondo i diversi tipi di interruttori, ci sono camere di estinzione per aspirazione in ceramica con schermi esterni, piccole camere di estinzione ad arco sottovuoto con campi magnetici longitudinali a forma di coppa intermedia e campi a bolla di vetro sigillato interno. La struttura di base è la seguente:

•  Shell di isolamento ermetico ： Il sistema di isolamento ermetico composto da un cilindro di isolamento ermetico di vetro in vetro, vetro o microcristallino, un coperchio finale mobile, un coperchio di estremità fissa e un tubo ondulato in acciaio inossidabile è un contenitore sigillato sotto vuoto. Per garantire l'aria, oltre alle rigide procedure operative nel tipo di tenuta, è necessario anche il materiale stesso per avere una piccola traspirabilità e il rilascio di gas interno.

• Sistema conduttivo ： È composto da un'asta conduttiva fissa, una superficie ad arco in esecuzione fissa, un contatto fisso, un contatto in movimento, una superficie ad arco mobile e un'asta conduttiva in movimento. La struttura a contatto può essere approssimativamente divisa in tre tipi: contatto cilindrico, superficie curva del campo magnetico trasversale con forma a spirale e contatto longitudinale sul campo magnetico. Al momento, questo tipo di camera di estinzione ad arco adotta la tecnologia del campo magnetico longitudinale, che ha una forte e stabile capacità di estinzione.

• Sistema di schermatura ： La copertura di schermatura è un componente indispensabile nella camera di estinzione dell'arco del vuoto e ci sono vari tipi di copertura di schermatura, come la copertura di schermatura principale che circonda il punto di contatto, copertura di schermatura del tubo ondulato e copertura di schermatura di tensione. La funzione della copertura di schermatura principale è la seguente: ① per impedire ai prodotti di schizzare sulla parete interna del guscio di isolamento durante il processo ARC, riducendo così la resistenza all'isolamento del guscio. ② Il miglioramento dell'uniformità della distribuzione del campo elettrico nella camera di estinzione dell'arco è benefico per ridurre la resistenza al campo locale e promuovere la miniatura dell'arco del vuoto che estinse la camera di condensare i prodotti dell'arco e assorbire una certa energia dell'arco è benefico per il recupero della resistenza dielettrica del divario dell'arco.

2. Meccanismo operativo

Secondo i diversi tipi di interruttori, vengono utilizzati diversi meccanismi operativi. I meccanismi operativi comuni includono il meccanismo operativo a molla (VS1), il meccanismo operativo del magnete permanente e il meccanismo operativo di combinazione (VBD).

Altre parti: veicoli del telaio, staffe di isolamento, isolanti, ecc.

Quali sono le caratteristiche degli interruttori a vuoto

• Forte capacità di rottura, fino a 50KA; Dopo la frattura, il mezzo tra le fessure si riprende rapidamente e non è necessario sostituire il mezzo.
• La distanza di apertura del contatto è piccola. La distanza di rottura del contatto dell'interruttore a vuoto da 10 kV è solo di circa 10 mm. La potenza operativa richiesta è piccola, l'azione è rapida, il meccanismo operativo può essere semplificato e la durata di servizio può essere estesa. Generalmente, la manutenzione non è richiesta per circa 20 anni.
• Tempo di estinzione per arco breve, bassa tensione dell'arco, bassa energia dell'arco, bassa perdita di contatto e interruzioni multiple.
• L'asta di guida mobile ha una piccola inerzia ed è adatta per un funzionamento frequente.
•  Quando si utilizza l'interruttore, il rumore di azione è basso, rendendolo adatto all'uso urbano.
• I mezzi di estinzione o isolamento non utilizzano olio e non vi è pericolo di incendio o esplosione.
• La testa di contatto è una struttura completamente sigillata, che non ridurrà le sue prestazioni a causa dell'influenza di umidità, polvere e gas dannosi. Operazione affidabile e prestazioni stabili on-off. Come componente indipendente, la camera di estinzione dell'arco è facile da installare e debug.
• Durante la durata della durata dell'interruttore a vuoto, la parte di contatto non richiede manutenzione e ispezione. Anche se la manutenzione e l'ispezione vengono eseguite, il tempo richiesto è molto breve.
• L'arco si estingue in un contenitore chiuso e l'arco e il gas caldo non sono esposti.
• Dotato di più funzioni di reclusione, adatte alle esigenze dell'applicazione delle reti di distribuzione

Vantaggio:

• Struttura semplice
• Adattati all'interruttore a vuoto ultra-bassa
• Ottimizzazione dell'adattamento e meccanismo di funzionamento della molla modulare
• Adatto per operazioni frequenti
• Manutenzione gratuita, lunga durata di servizio
• Prestazioni altamente affidabili

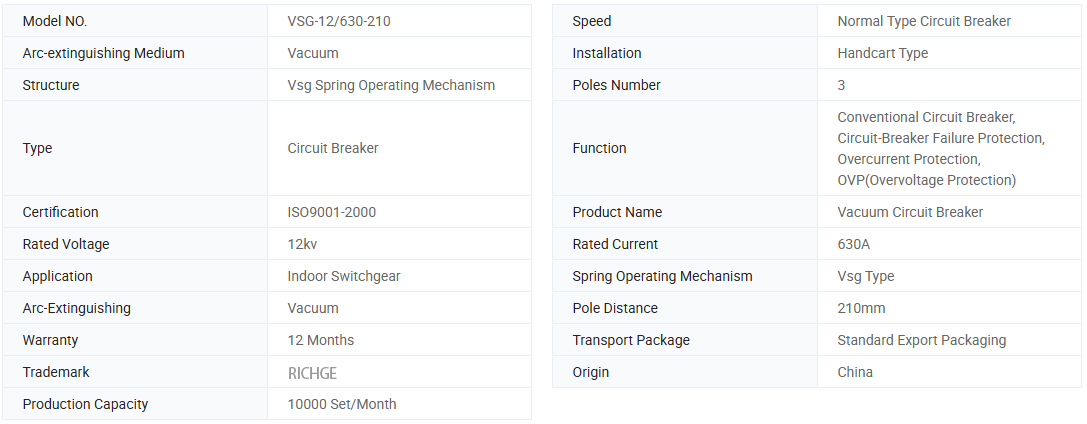

Informazioni di base.

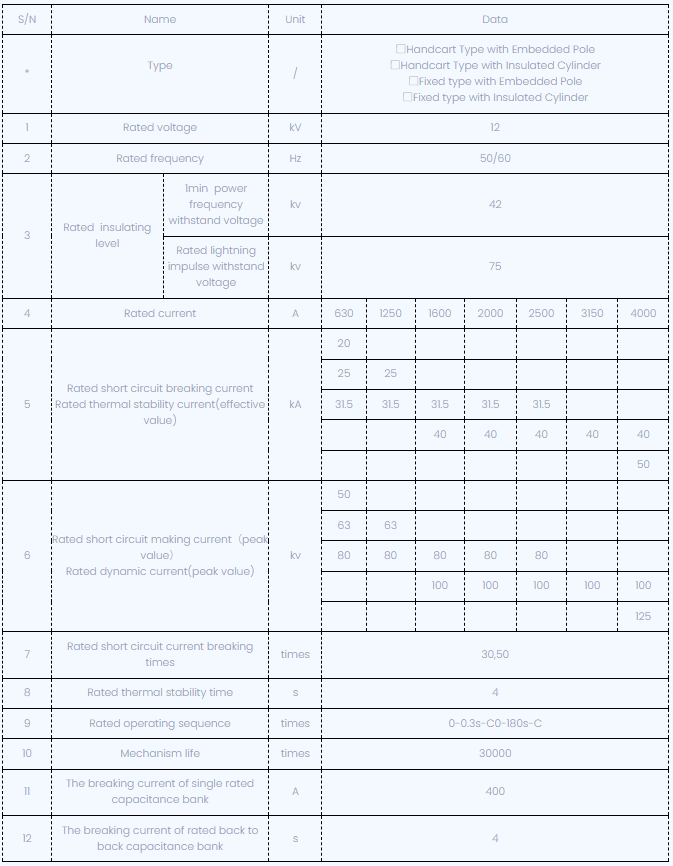

Parametri tecnici

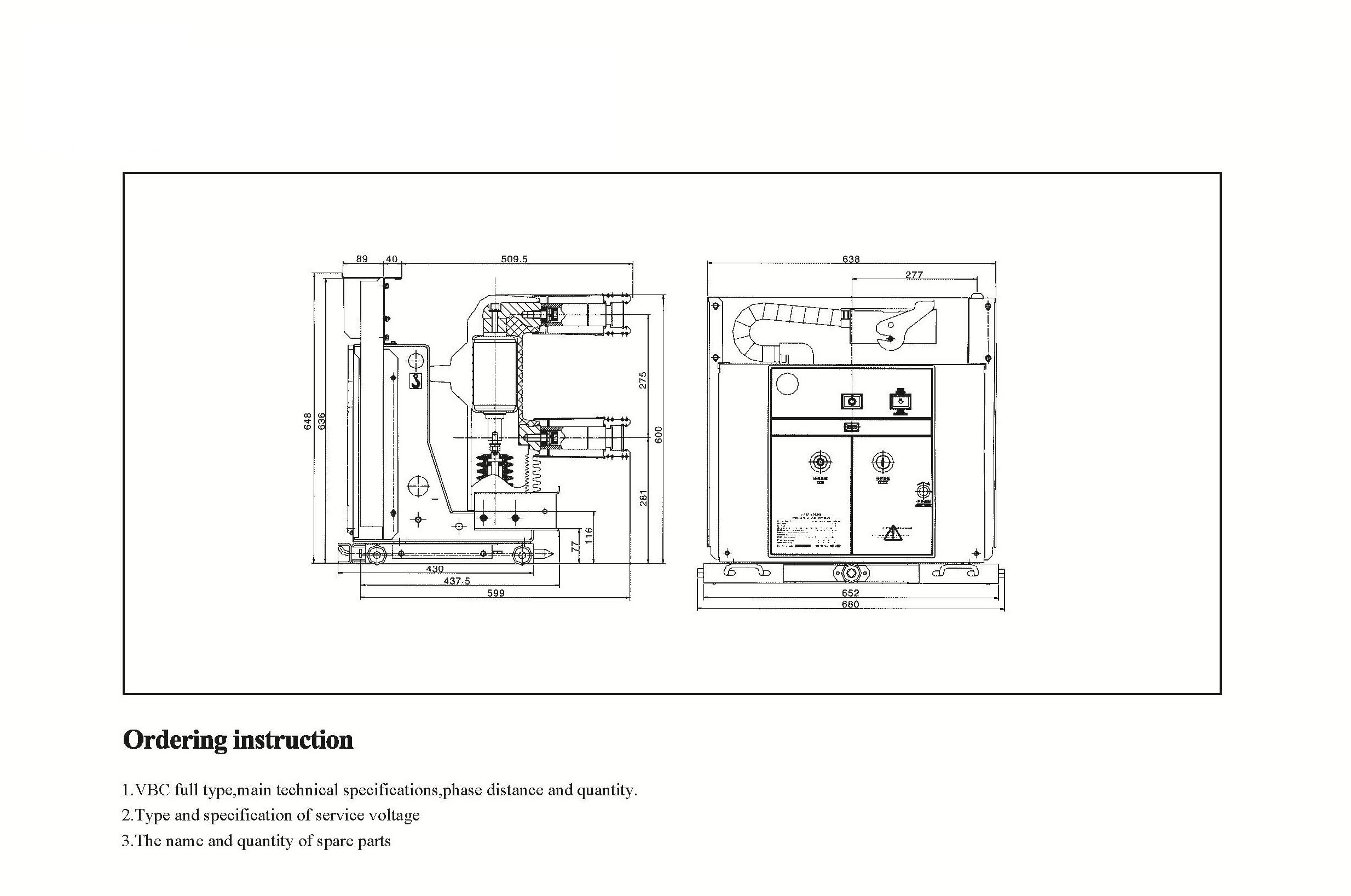

Disegni tecnici

Ambiente di servizio per l'interruttore a vuoto ad alta tensione (VCB)

a) Temperatura dell'aria: temperatura più alta: +40 ° C; Temperatura più bassa: -25ºC

b) umidità: l'umidità media mensile è del 95%; L'umidità media giornaliera è del 90%.

c) Altitudine: massima installazione: 2500 m

d) Ovviamente non esiste un aria d'aria ambiente inquinata da gas corrosivi e combustibili, vapore, ecc.
