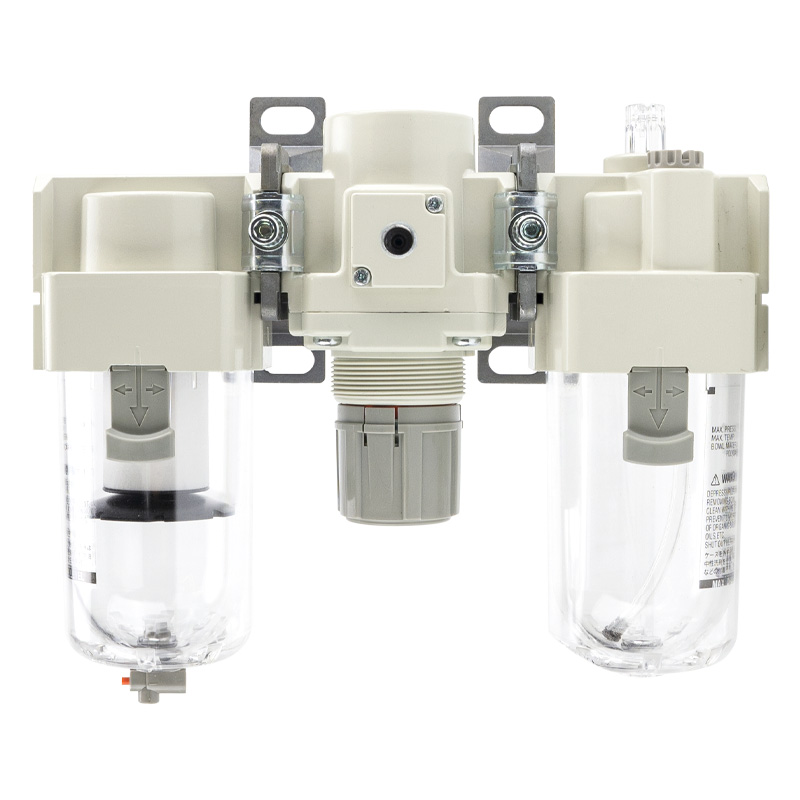

Combo da tre unità FRL serie AC

Combo a tre unità serie AC FRL | AF+AR+AL Trattamento sorgente aria pneumatica Triplo gruppo

Marca: SOLIH di Riche Technology | Unità di servizio pneumatica FRL industriale standard

1. Panoramica e definizione del prodotto

     La serie SOLIH ACCombinazione di tre unità FRL è un gruppo standard di trattamento della sorgente d'aria pneumatica completo, costituito da unFiltro aria AF + regolatore di pressione AR + lubrificatore aria AL. Completa l'intero processo di trattamento pneumatico dell'aria: filtraggio di impurità e umidità, regolazione stabile della pressione e precisa lubrificazione a microolio in un'unica unità modulare. Fornisce una protezione completa per i componenti pneumatici a valle come cilindri, elettrovalvole e motori pneumatici, riducendo efficacemente l'usura dei componenti, evitando guasti dovuti a inceppamenti e prolungando la durata dell'intero sistema pneumatico. È il nucleo più standard ed essenziale per i tradizionali circuiti pneumatici lubrificati.

2. Tabella dei modelli e delle specifiche della serie completa

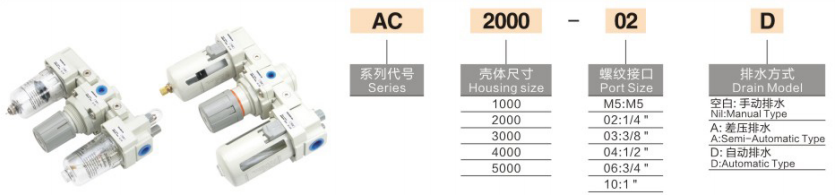

  Definizione del codice suffisso

     • -D: Funzione di drenaggio automatico (non è richiesto lo scarico manuale dell'acqua)

     • -G: Dotato di manometro ad alta precisione

  Esempio di modello: AC4000-04D → Attacco da 1/2 pollice, tre unità FRL standard con funzione di scarico automatico

3. Parametri tecnici fondamentali

4. Caratteristiche strutturali e vantaggi del prodotto

     • Struttura modulare integrata: Il design modulare con giunzione standard consente installazione, smontaggio e sostituzione rapidi. Ogni unità può essere sottoposta a manutenzione in modo indipendente, riducendo notevolmente le difficoltà di manutenzione in loco e i costi di sostituzione.

     • Separazione dell'acqua a ciclone ad alta efficienza: Il filtro adotta una struttura centrifuga di rimozione dell'acqua a vortice, che separa rapidamente l'acqua liquida e le particelle di grandi dimensioni nell'aria, proteggendo l'elemento filtrante di precisione e migliorando l'efficienza complessiva della purificazione dell'aria.

     • Regolazione della pressione stabile di tipo troppopieno: Il regolatore di pressione adotta una struttura di stabilizzazione della tensione di troppo pieno con risposta rapida e uscita di pressione stabile, evitando efficacemente la deriva e la fluttuazione della pressione causate dalla variazione del flusso o dalle vibrazioni dell'apparecchiatura.

     • Manopola di regolazione autobloccante: Il design della manopola di regolazione della pressione autobloccante impedisce la modifica dei parametri di pressione causata da un tocco accidentale o da vibrazioni a lungo termine, garantendo un funzionamento stabile a lungo termine del sistema pneumatico.

     • Design visivo del livello di olio e acqua: La tazza in PC trasparente con coperchio protettivo di sicurezza consente l'osservazione in tempo reale del livello dell'acqua del filtro e del livello dell'olio del lubrificatore, facilitando il drenaggio tempestivo e il rifornimento dell'olio.

     • Materiali di consumo sostituibili indipendenti: L'elemento filtrante e il nucleo del lubrificatore possono essere sostituiti separatamente senza sostituire l'intero set di unità, riducendo i costi operativi a lungo termine.

5. Flusso di lavoro del circuito dell'aria standard

  Compressore d'aria → Tre unità AC FRL → Elettrovalvola → Cilindro pneumatico/Attuatore pneumatico

     Le tre unità eseguono il trattamento dell'aria passo dopo passo: filtraggio dell'umidità e delle impurità → stabilizzazione della pressione di ingresso → nebulizzazione dell'olio lubrificante, fornendo una fonte d'aria pulita, stabile e lubrificata per i componenti pneumatici terminali.

6. Scenari applicativi tipici

     • Apparecchiature per l'automazione industriale: Pretrattamento della sorgente d'aria per macchine utensili automatiche, manipolatori e linee di produzione automatizzate.

     • Linee di produzione dell'industria leggera: Fornitura d'aria stabile per apparecchiature di imballaggio, stampa, tessile ed elettronica.

     • Componenti pneumatici lubrificati: Trattamento speciale della sorgente d'aria per cilindri telescopici, pinze pneumatiche e motori pneumatici che richiedono lubrificazione ad olio.

     • Sistema di fonte d'aria centralizzato per officina: Purificazione secondaria e stabilizzazione della pressione per la tubazione principale del compressore d'aria per migliorare la stabilità complessiva del sistema pneumatico.

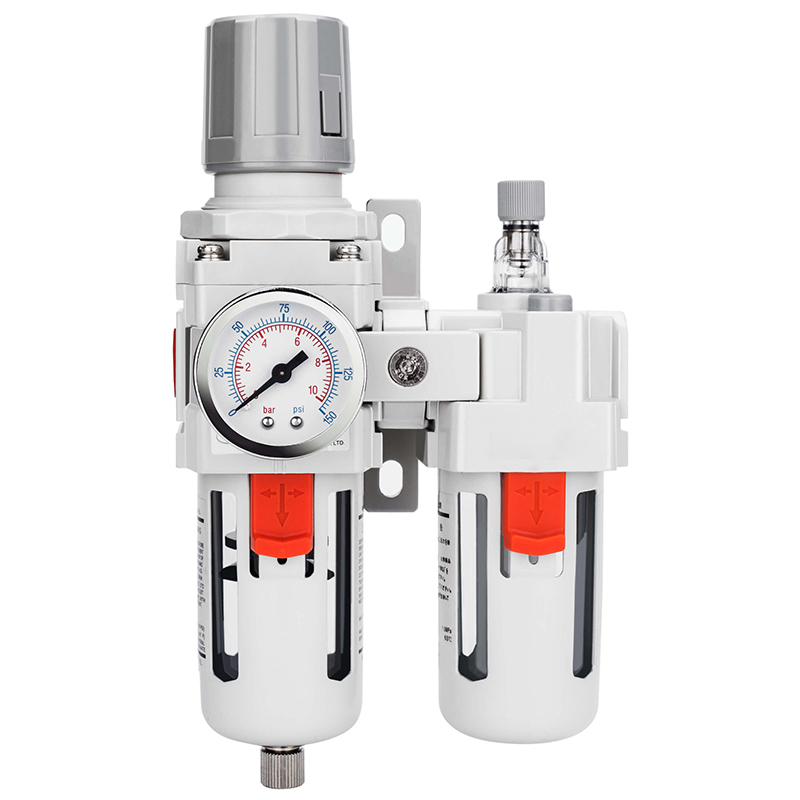

7. Guida alla selezione: due unità VS tre unità

8. Istruzioni per la manutenzione giornaliera

     • Scaricare l'acqua regolarmente per garantire che il livello dell'acqua nella coppa del filtro sia al di sotto della linea di avviso.

     • Sostituire l'elemento filtrante quando la differenza di pressione dell'aria aumenta in modo evidente o dopo 6-12 mesi di uso convenzionale.

     • Installare verticalmente seguendo rigorosamente la freccia del flusso d'aria sul corpo della valvola per garantire la normale efficienza del trattamento.

     • Controllare regolarmente lo stato di atomizzazione della nebbia d'olio per garantire una lubrificazione uniforme dei componenti terminali.

Riassunto di una frase

     La combinazione di tre unità SOLIH AC serie FRL integra funzioni di filtrazione, stabilizzazione della pressione e microlubrificazione, con installazione modulare, uscita di pressione stabile e monitoraggio visivo olio-acqua, essendo la soluzione standard e più utilizzata per il trattamento della fonte d'aria per i sistemi di automazione pneumatica lubrificata convenzionali.
