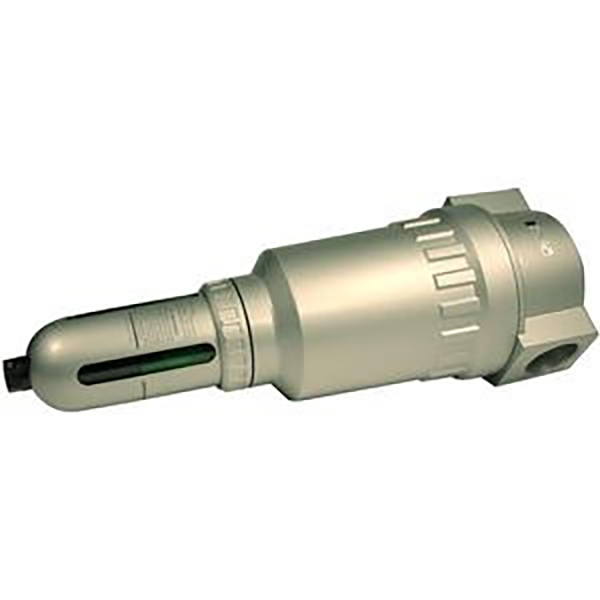

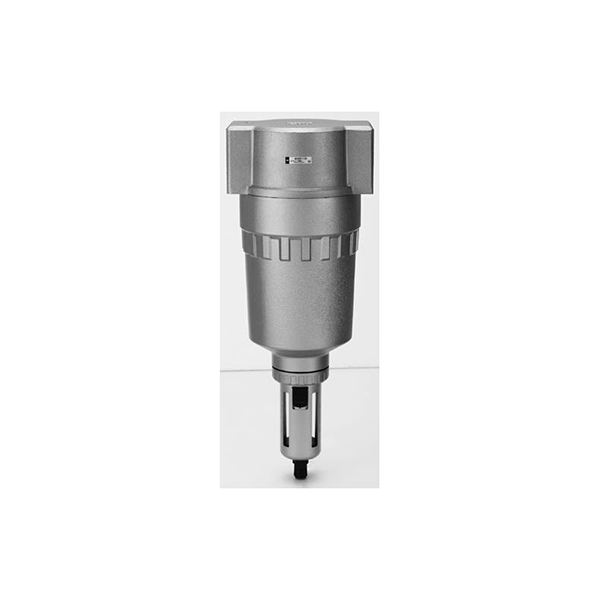

Filtro dell'aria a flusso elevato e grande capacità serie AF800 / AF900

Marca:SOLH di Riche Technology

Panoramica del prodotto

     SOLH AF800 e AF900 sono filtri dell'aria industriali per tubazioni principali ad alta capacità e di grosso calibro, completamente intercambiabili in termini di dimensioni e prestazioni con AF800/AF900 originali SMC. Progettato per la fonte d'aria principale del compressore d'aria, l'alimentazione d'aria centralizzata dell'intera linea di produzione e i sistemi pneumatici ad alto flusso dell'isola multivalvola. Diversamente dalle piccole unità di servizio aria split AF200/300/400, sono dotate di canale di flusso sovradimensionato, flusso di trattamento ultra elevato e vasca di raccolta dell'acqua di grande capacità.

     Separa in modo centrifugo l'acqua di condensa, la ruggine e le impurità della polvere all'interno dell'aria compressa, proteggendo completamente le elettrovalvole a valle, i cilindri, gli eiettori per vuoto e i grandi attuatori pneumatici, riducendo notevolmente il tasso di guasto dell'intera linea pneumatica.

Due specifiche complete:

   1.  AF800: flusso medio-alto, attacco G1¼/G1½ (1,25/1,5 pollici)

   2. AF900: filtro della tubazione principale extra large, porta G2 (2 pollici)

     Accessori opzionali: scarico manuale/scarico automatico a galleggiante, elemento filtrante multigrado, ciotola in PC trasparente/ciotola antideflagrante in metallo. Ampiamente abbinato a gruppi di macchine utensili, linee di produzione di batterie al litio, officine di verniciatura e apparecchiature chimiche complete con richiesta di fonti d'aria ad alta potenza.

Regola di codifica del modello completa

   Formato codice ordine completo: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: codice serie per filtro dell'aria a flusso elevato di grande capacità

    2. F12 / F16 / F20: dimensione della filettatura della porta

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Suffisso centrale: tipo di scarico

     -- Vuoto: scarico manuale standard

     -- AD47: scarico automatico a galleggiante normalmente chiuso NC (per vaschetta PC, nessuna perdita d'aria dopo lo spegnimento dell'apparecchiatura)

     -- AD48-6: NO scarico automatico a galleggiante normalmente aperto (per tazza metallica in nylon, drenaggio automatico continuo)

   4. Suffisso finale: opzione materiale della vaschetta dell'acqua

     -- Vuoto: ciotola standard in PC trasparente + copertura protettiva anti-collisione in metallo

     -- M: ciotola in metallo antiruggine con finestra di osservazione del livello del liquido (per ambienti esterni polverosi, oleosi e difficili)

     -- MG: ciotola in metallo con indicatore di livello del liquido integrato per l'osservazione remota del volume dell'acqua

   5. Precisione dell'elemento filtrante personalizzabile:

     -- Standard 5μm; filtro grossolano opzionale da 2μm ad alta precisione, 10/20/40/70/100μm

Tabella delle specifiche tecniche del nucleo universale

Struttura interna e principio di funzionamento della filtrazione

  1. Fase 1: struttura della guida alla separazione centrifuga dell'acqua

     -- Il flusso d'aria ruota ad alta velocità lungo la direzione tangente; la forza centrifuga getta acqua condensata liquida, gocce d'olio e grandi particelle di ruggine sulla parete interna della vasca, che si depositano sul fondo per gravità. Oltre il 95% degli inquinanti liquidi vengono pre-separati per ridurre il carico dell'elemento filtrante ed estendere il ciclo di sostituzione.

  2. Fase 2: Elemento filtrante in fibra multistrato

     -- L'aria compressa dopo la disidratazione centrifuga passa attraverso la cartuccia filtrante in fibra multistrato per intercettare minuscole particelle di polvere solida e particelle fini di aerosol d'olio. La versione ad alta precisione da 2μm fornisce una fonte d'aria ultra pulita per valvole proporzionali di precisione e circuiti del vuoto.

  3. Divisorio paraspruzzi d'acqua integrato sopra la ciotola

     --  Isola l'acqua depositata sul fondo per evitare il trascinamento secondario di acqua liquida da parte del flusso d'aria nella tubazione dell'aria pulita.

  4. Vaschetta dell'acqua rimovibile + gruppo di scarico

     Valvola di scarico integrata nella parte inferiore con due soluzioni di drenaggio:

     -- Scarico manuale: premere il pulsante inferiore per scaricare manualmente l'acqua accumulata

     -- Scarico automatico del galleggiante: il galleggiante si alza quando l'acqua raggiunge la soglia per aprire automaticamente il drenaggio, funzionamento non presidiato per linee di produzione continue

   5. Corpo principale in lega di alluminio anodizzato duro

     -- Ampio canale di flusso diretto con resistenza al flusso d'aria estremamente bassa, alimentazione d'aria stabile senza evidente caduta di pressione a pieno

     -- carico di grande flusso; trattamento superficiale antiolio e anticorrosione.

Accessori opzionali e guida alla selezione dei materiali

   1. Tre opzioni di ciotola per l'acqua

   1.1 Ciotola standard in PC trasparente (impostazione di fabbrica)

     -- Vantaggio: osservazione visiva del livello dell'acqua in tempo reale, dotata di guscio anti-collisione in metallo per prevenire la rottura da parte degli scarti di ferro dell'officina. Adatto per linee di produzione automatizzate ordinarie per interni a secco.

   1.2 Vaschetta protettiva in nylon metallico (suffisso M)

     -- Vantaggio: elevata resistenza agli urti, fluido da taglio e resistenza agli agenti atmosferici UV, nessun rischio di crepe fragili. Ideale per verniciature oleose polverose e condizioni di lavoro gravose per macchine utensili ad alta temperatura.

   1.3 Tazza metallica con indicatore di livello del liquido (suffisso MG)

     -- Finestra di osservazione esterna sul corpo in metallo, volume d'acqua leggibile per ambienti chiusi a prova di esplosione schermati dalla luce, preferiti per officine chimiche e a prova di esplosione.

   2. Tabella comparativa dei due modelli di scarico automatico

  3. Guida alla selezione della precisione dell'elemento filtrante

     -- Filtro standard da 5μm: universale per la maggior parte delle macchine utensili, cilindri ed elettrovalvole, miglior rapporto qualità-prezzo

     -- Filtro ad alta precisione da 2μm: eiettori per vuoto, regolatori proporzionali di precisione, circuiti di aria pulita per linee di produzione di elettronica 3C

     -- Filtro grossolano da 10~100μm: prefiltro primario all'uscita del compressore d'aria per proteggere i componenti della fonte d'aria di precisione a valle

Vantaggi competitivi del prodotto principale

   1. Resistenza al flusso estremamente bassa del foro grande

     -- Corpo valvola lineare da 1,25/1,5/2 pollici con sezione trasversale del flusso molto maggiore rispetto alla serie AF piccola. Attenuazione minima della pressione durante l'azione sincrona di isole multi-cilindri e multi-valvole, spinta in uscita stabile per tutte le apparecchiature.

   2. Camera di stoccaggio dell'acqua di grande capacità

     -- La ciotola di grande volume da 45 cm³ riduce la frequenza di drenaggio frequente, perfetta per la filtrazione centralizzata sulla tubazione principale del compressore d'aria.

  3. Copertura completa per condizioni di lavoro difficili

     -- Selezione libera di vaschetta antideflagrante trasparente in PC/metallo, applicabile ad ambienti interni, esterni, verniciati polverosi e antideflagranti chimici.

  4. Soluzione completa e completa per la fonte d'aria

     -- Può essere combinato con il regolatore di pressione a grande portata AR800/AR900 e il lubrificatore a nebbia d'olio AL800/AL900 per formare un gruppo di servizio aria di grande capacità a due unità/AC tre unità AFC, un'unità completa di elaborazione della fonte d'aria principale.

  5. Completamente intercambiabile con i marchi importati

     -- Dimensioni di montaggio, specifiche della filettatura e dimensioni dell'elemento filtrante coerenti con i principali marchi internazionali. Sostituzione diretta per il rinnovamento della tubazione principale del compressore d'aria senza modificare tubazioni o staffe.

  6. Manutenzione ridotta e lunga durata

     -- La pre-separazione centrifuga rallenta la velocità di contaminazione dell'elemento filtrante; la cartuccia filtrante può essere smontata, pulita e riutilizzata per ridurre i costi di sostituzione dei materiali di consumo.

Soluzioni standard complete per l'abbinamento delle sorgenti d'aria

  1. Soluzione 1: Gruppo di 3 unità della sorgente d'aria principale della linea di produzione per carichi pesanti

     -- Uscita del compressore d'aria → Filtro AF900-F20 + Regolatore AR900 + Lubrificatore AL900 (unità AC900 in tre pezzi) → Ramo della tubazione principale in nylon PA → Isole valvole 4V, cilindri tavola rotante MSQ, console di comando a pedale 4F in ciascuna stazione

  2. Soluzione 2: gruppo di due unità senza olio per batterie al litio antideflagranti e officine di verniciatura

     -- Tubazione principale del compressore d'aria → Filtro con vaschetta metallica AF800-F16 + regolatore AR800 (due unità AFC800, rimuovere il lubrificatore) → Elettrovalvole antideflagranti 50-VFE/50-VPE + Stazioni di presa con eiettore per vuoto ZU

  3. Soluzione 3: fornitura d'aria centralizzata per piccoli cluster di macchine utensili

     -- Filtro ad alto flusso AF800-F12 (G1¼) → Tubazione principale PU/PA multivia che fornisce più macchine utensili con valvole di fondo 3F, cilindri standard SC e pistole ad aria compressa C110

Scenari tipici di applicazioni industriali

     -- Grandi gruppi di macchine utensili CNC, fonte d'aria principale di attrezzature per stampaggio pesante e rivettatura

     -- Rivestimento della batteria al litio, linee di produzione automatizzate a prova di esplosione per l'assemblaggio di celle

     -- Officine complete di verniciatura di veicoli automobilistici, inchiostro e polvere a prova di esplosione

     -- Grandi linee di confezionamento, smistamento logistico, fornitura d'aria centralizzata multistazione

     -- Controllo automatico della valvola della pipeline chimica, petrolio e gas che supportano apparecchiature pneumatiche complete

     -- Prefiltro primario all'ingresso della sala compressori d'aria per proteggere i componenti della sorgente d'aria di precisione a valle

Note sulle specifiche di selezione e funzionamento

  1. Regola di selezione del flusso

     -- Se il consumo d'aria totale dei cilindri e delle isole valvole su una singola tubazione supera i 6000 l/min, è necessario selezionare AF800; oltre 12000 L/min scegli AF900. Il piccolo AF200/300 non può sopportare un flusso elevato, causando una grave caduta di pressione e una spinta del cilindro insufficiente.

  2. Linea rossa di selezione della ciotola

     -- È vietato l'uso di una ciotola trasparente in PC standard in ambienti oleosi di verniciatura, fluidi da taglio, all'aperto e in aree a prova di esplosione. È necessario passare alla versione in metallo M/MG per evitare rischi per la sicurezza causati da rotture e perdite d'acqua dopo l'impatto.

  3. Norma imperativa per i circuiti del vuoto

     -- Le linee di produzione con presa a vuoto adottano solo il gruppo AFC a due unità (senza lubrificatore). Il lubrificatore a nebbia d'olio AL non può essere collegato in serie, per evitare che l'olio lubrificante blocchi gli ugelli degli eiettori per vuoto ZU/ZB.

  4. Standard di direzione dell'installazione

     -- Freccia del flusso d'aria IN/OUT stampata sulla parte superiore del corpo della valvola, installare seguendo rigorosamente la direzione della freccia di ingresso dell'aria; la vaschetta dell'acqua deve essere rivolta verticalmente verso il basso per garantire il normale assestamento e la raccolta dell'acqua di condensa.

  5. Requisiti del ciclo di manutenzione

     -- Ciotola PC: controllare quotidianamente l'acqua accumulata; modello con scarico automatico, controllare settimanalmente l'inceppamento del galleggiante

     -- Elemento filtrante standard da 5μm: pulire ogni 30 giorni, sostituire ogni 15 giorni in condizioni di forte polvere

     -- Elemento filtrante ad alta precisione da 2μm: sostituire ogni 15 giorni

     -- Prima della manutenzione: chiudere la valvola di intercettazione manuale principale HSV anteriore, scaricare la pressione residua della tubazione prima di rimuovere la tazza e la cartuccia del filtro

Riassunto di una frase

     Il filtro dell'aria della tubazione principale SOLH AF800/AF900 di grande capacità adotta una struttura di pre-separazione centrifuga con flusso ultra elevato da 12.000~20.000 l/min, scarico automatico galleggiante opzionale e vaschetta dell'acqua trasparente/metallica antideflagrante, abbinabile ad AR/AL800/900 per formare un'unità di servizio aria completa di grande diametro come attrezzatura primaria per la separazione di umidità e impurità per le linee principali del compressore d'aria, batterie al litio, sistemi di alimentazione d'aria centralizzati per verniciatura e macchine utensili pesanti.
