Filtro regolatore serie AW

Filtro regolatore serie AW | Unità integrata di filtraggio dell'aria compressa e riduzione della pressione SOLIH

Marca: SOLH di Riche Technology | Unità di trattamento della sorgente d'aria pneumatica tutto in uno

1. Panoramica del prodotto

     Il filtro regolatore della serie SOLIH AW è un'unità di trattamento della sorgente d'aria tutto in uno che integra funzioni di filtraggio dell'aria e regolazione della pressione. Esegue la purificazione dell'aria primaria e la stabilizzazione della pressione subito dopo i compressori d'aria, fungendo da alternativa salvaspazio ai gruppi filtro AF separati e regolatore AR. La struttura compatta semplifica l'installazione sul campo e riduce l'ingombro complessivo del sistema pneumatico.

2. Specifiche Tecniche Generali

3. Gamma di modelli e dimensioni delle porte

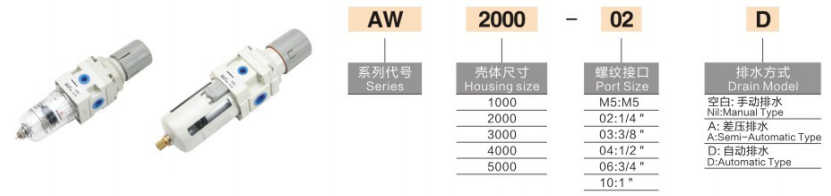

  Spiegazione ed esempi del codice modello

     • AW2000‑02: Filtro regolatore, serie 2000, Rc1/4", scarico manuale

     • AW4000‑04D: Filtro regolatore, serie 4000, Rc1/2", scarico automatico

     • AW3000‑03G: Filtro regolatore dotato di manometro

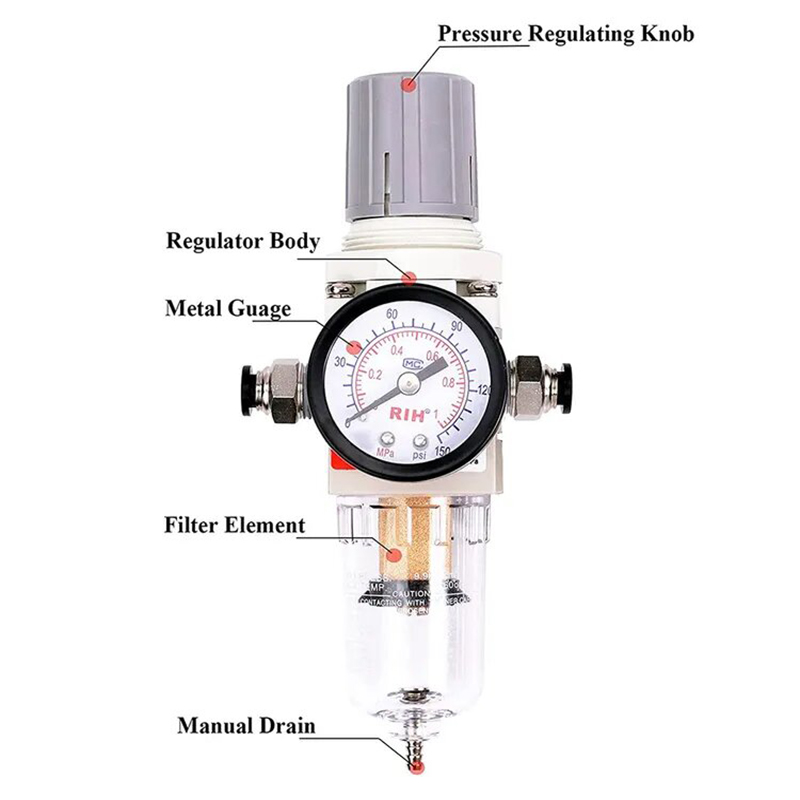

4. Caratteristiche strutturali e vantaggi

     • Design integrato in un unico pezzo: La tazza del filtro e il regolatore di pressione sono combinati in un'unica unità per un'installazione più semplice e meno punti di connessione.

     • Separazione dell'acqua a ciclone: Il vortice centrifugo rimuove l'acqua liquida prima che l'aria passi attraverso la cartuccia del filtro, prolungando efficacemente la durata dell'elemento filtrante.

     • Manopola di regolazione a trazione e a pressione per bloccaggio: Tirare la manopola verso l'alto per regolare la pressione; spingere verso il basso per bloccare la posizione, evitando variazioni di pressione involontarie causate da vibrazioni o tocco accidentale.

     • Porta per manometro incorporata: Attacco per montaggio diretto per manometro senza adattatori aggiuntivi.

     • Ciotola in PC trasparente con coperchio protettivo: Osservazione visiva in tempo reale del livello dell'acqua all'interno della vaschetta del filtro.

     • Compatibilità di giunzione modulare: può essere assemblato direttamente con il lubrificatore della serie AL per costruire una combinazione completa di tre unità FRL della serie AC.

5. Scenari applicativi tipici

     • Purificazione dell'aria primaria e stabilizzazione della pressione per apparecchiature di automazione, macchine utensili e linee di produzione

     • Trattamento della sorgente d'aria front-end per apparecchiature di spruzzatura, utensili pneumatici, elettrovalvole e cilindri

     • Regolazione e purificazione centralizzata della pressione per le tubazioni principali dell'officina e le uscite dei compressori d'aria

6. Linee guida per la manutenzione

     • Scaricare regolarmente la condensa; mantenere il livello dell'acqua al di sotto della linea di avviso.

     • Sostituire l'elemento filtrante quando la caduta di pressione aumenta in modo evidente o dopo 6-12 mesi di funzionamento normale.

     • Montare verticalmente; allineare la freccia del flusso d'aria del corpo con la direzione effettiva del flusso d'aria.

7. Combinazioni di circuiti dell'aria consigliate

     • Circuito lubrificato standard: filtro regolatore AW → lubrificatore AL → attuatore pneumatico

     • Circuito pulito senza olio: filtro-regolatore AW (senza lubrificatore AL) → attuatore pneumatico
