Combo pneumatico FRL a due unità serie AC

Combo pneumatico FRL a due unità serie AC | AF+AR Filtro dell'aria e regolatore Unità di trattamento della sorgente d'aria integrata

Marca: SOLIH di Riche Technology | Gruppo di trattamento della sorgente d'aria pneumatica industriale standard

1. Panoramica del prodotto

     La serie SOLIH AC è unacombo standard integrato per il trattamento della sorgente d'aria pneumatica a due unità, combinando il filtro dell'aria AF e il regolatore di pressione AR in un unico gruppo modulare. Completa la purificazione professionale dell'aria compressa e la regolazione stabile della pressione in un'unica installazione, rimuovendo efficacemente umidità, polvere e impurità particolate mantenendo costante la pressione di esercizio del sistema. Caratterizzata da struttura integrata, installazione salvaspazio e manutenzione semplice, è la configurazione standard più diffusa per le apparecchiature pneumatiche automatizzate, perfettamente adatta per il condizionamento della fonte d'aria front-end di compressori e vari attuatori pneumatici.

2. Posizionamento del prodotto

  Combo AC a due unità = Filtrazione acqua e polvere AF + Stabilizzazione e riduzione della pressione AR

     Installato nella parte posteriore dei compressori d'aria per la purificazione della fonte d'aria primaria e il controllo preciso della pressione. È l'assieme standard universale per i sistemi pneumatici di automazione industriale, ampiamente utilizzato in apparecchiature pulite senza olio e scenari generali di stabilizzazione del circuito pneumatico.

3. Modello serie completa e grado di portata

4. Specifiche tecniche principali

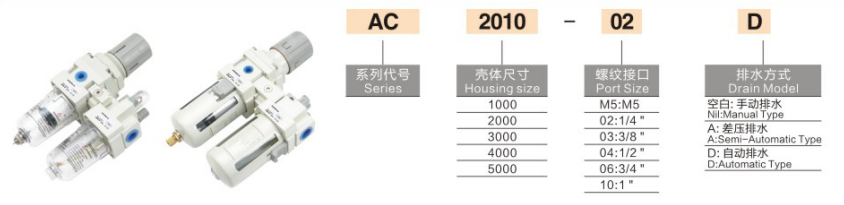

5. Regole e spiegazione della codifica del modello

     • AC2010-02: Combo sorgente d'aria a 2 unità, dimensione 2000, attacco Rc1/4, drenaggio manuale standard

     • AC4010-04D: Combo sorgente d'aria a 2 unità, dimensione 4000, attacco Rc1/2, tipo con drenaggio automatico

     • AC3010-03G: Combo a 2 unità con manometro ad alta precisione

  Definizione del suffisso

     • Nessun suffisso: Scarico manuale (tipo standard economico)

     • -D: Scarico automatico (per apparecchiature a funzionamento continuo 24 ore su 24)

     • -G: Dotato di manometro per la regolazione visiva della pressione

6. Caratteristiche strutturali e vantaggi del prodotto

     • Design modulare integrato: La struttura integrata del filtro e del regolatore realizza l'installazione e lo smontaggio in un unico pezzo, risparmiando notevolmente spazio sulla tubazione e semplificando il layout in loco e la manutenzione quotidiana.

     • Separazione efficiente dell'acqua e lunga durata: La separazione centrifuga a vortice dello stadio anteriore rimuove efficacemente la grande nebbia d'acqua e le impurità, riducendo il carico dell'elemento filtrante e prolungando la durata dell'elemento filtrante di precisione da 5 μm.

     • Uscita di pressione stabile e risposta rapida: La struttura di regolazione della pressione di tipo troppo pieno garantisce una risposta sensibile alla pressione e una pressione a valle stabile, evitando efficacemente le fluttuazioni di pressione durante il funzionamento dell'apparecchiatura.

     • Struttura autobloccante anti-malfunzionamento: Il design della regolazione della pressione autobloccante della manopola previene la deriva della pressione causata dalle vibrazioni dell'apparecchiatura o dal tocco accidentale, garantendo parametri del sistema pneumatico stabili a lungo termine.

     • Monitoraggio visivo del livello dell'acqua: La tazza dell'acqua in PC trasparente con coperchio protettivo realizza l'osservazione visiva in tempo reale del livello dell'acqua, evitando un eccessivo accumulo di acqua che influisce sulla qualità della filtrazione e sui componenti a valle.

     • Aggiornamento ed espansione gratuiti: L'interfaccia modulare standard supporta la giunzione diretta con il nebulizzatore d'olio AL, aggiornandosi rapidamente a un gruppo FRL completo di tre unità per circuiti pneumatici lubrificati.

7. Scenari applicativi tipici

     • Attrezzature industriali per l'automazione: Pretrattamento della sorgente d'aria per macchine automatizzate, macchine utensili, bracci robotici e linee di produzione di automazione di precisione.

     • Attrezzature per condutture dell'industria leggera: Purificazione stabile per sistemi pneumatici elettronici, di imballaggio, di stampa, tessili e di catene di montaggio.

     • Protezione dei componenti pneumatici: Filtrazione front-end e stabilizzazione della pressione per cilindri, elettrovalvole e utensili pneumatici per ridurre l'usura e il tasso di guasto.

     • Elaborazione centralizzata della fonte d'aria: Purificazione dell'aria primaria e regolazione della pressione per le condutture dell'aria principali delle officine di fabbrica per migliorare la qualità complessiva della fonte d'aria.

8. Linee guida per la manutenzione quotidiana

     • Drenaggio regolare: Scaricare regolarmente l'acqua accumulata nella tazza per garantire che il livello dell'acqua sia al di sotto della linea di avviso ed evitare che l'acqua liquida entri nel circuito a valle.

     • Sostituzione tempestiva dell'elemento filtrante: Sostituire immediatamente l'elemento filtrante se la pressione differenziale aumenta in modo significativo; sostituzione regolare ogni 6-12 mesi per mantenere prestazioni di filtrazione ottimali.

     • Installazione standard: Installare verticalmente seguendo rigorosamente la freccia del flusso d'aria sul corpo per garantire la normale separazione dell'acqua e l'efficienza della regolazione della pressione.

9. Istruzioni per la selezione di due e tre unità FRL

     • AC Due Unità (Filtro + Regolatore): Adatto aapparecchiature pneumatiche prive di olio e pulite, come apparecchiature elettroniche di precisione, sistemi per vuoto e cilindri senza olio.

     • AC Tre Unità (Filtro + Regolatore + Lubrificatore): Adatto per cilindri pneumatici convenzionali, motori pneumatici e componenti pneumatici mobili che richiedono lubrificazione ad olio.

Riassunto di una frase

     La combinazione a due unità della serie SOLIH AC integra filtraggio dell'aria ad alta efficienza e stabilizzazione precisa della pressione, con installazione modulare, regolazione della pressione antideriva e monitoraggio visivo del livello dell'acqua, essendo la soluzione standard di trattamento della fonte d'aria più economica e ampiamente applicabile per i sistemi pneumatici automatizzati industriali.
