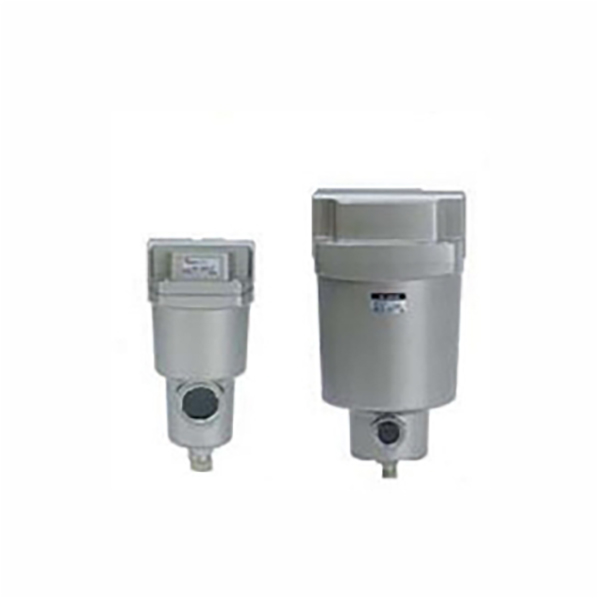

Filtro per la purificazione dell'aria compressa serie AFF/AM (linea mainstream)

Marca:SOLH di Riche Technology

Posizionamento delle serie e funzioni principali

     AFF e AM formano il gruppo principale combinato di purificazione della sorgente d'aria. AFF funge da filtro primario grossolano per rimuovere le impurità solide e le gocce d'acqua di condensa, mentre AM è un separatore di nebbia d'olio di precisione per l'eliminazione di micro aerosol d'olio, migliorando la pulizia dell'aria compressa e proteggendo completamente gli attuatori pneumatici a valle.

  1. Filtro grossolano della linea principale serie AFF

     -- Precisione di filtrazione: 1μm, tasso di cattura delle particelle del 99% (aggiornato rispetto al vecchio grado da 3μm)

     -- Funzione principale: rimozione di polvere di grandi dimensioni, detriti di ruggine e acqua di condensa sfusa, efficienza di separazione dell'acqua del 99% come filtrazione primaria anteriore

     -- Standard di pulizia: ISO8573-1:2010 [4:7:4]

  2. Separatore di nebbia d'olio serie AM (filtro fine)

     -- Precisione di filtrazione: 0,1μm, tasso di cattura della micro nebbia d'olio del 99% (aggiornato rispetto al vecchio grado da 0,3μm)

     -- Funzione principale: separazione completa della nebbia d'olio, concentrazione di olio residuo in uscita ≤1 mg/m³ (0,8 ppm), pienamente conforme ai requisiti del processo di lubrificazione senza olio

     -- Standard di pulizia: ISO8573-1:2010 [2:7:3]

  3. Vantaggi generali condivisi

     -- Caduta di pressione estremamente bassa ≤5kPa, risparmio energetico, capacità di flusso aumentata del 20% rispetto ai modelli convenzionali

     -- Ciotola per la conservazione dei liquidi leggera in acciaio inossidabile, riduzione massima del peso fino al 52%

     -- Promemoria visivo di manutenzione: indicatore di intasamento integrato standard con anello rosso per valutare i tempi di sostituzione del filtro; Cappucci terminali del filtro con codice colore per una rapida identificazione del modello

     -- Design modulare a cascata, può essere collegato in serie con filtri ultrafini AMD/AMH per soddisfare le esigenze di aria ultra pulita multi-grado

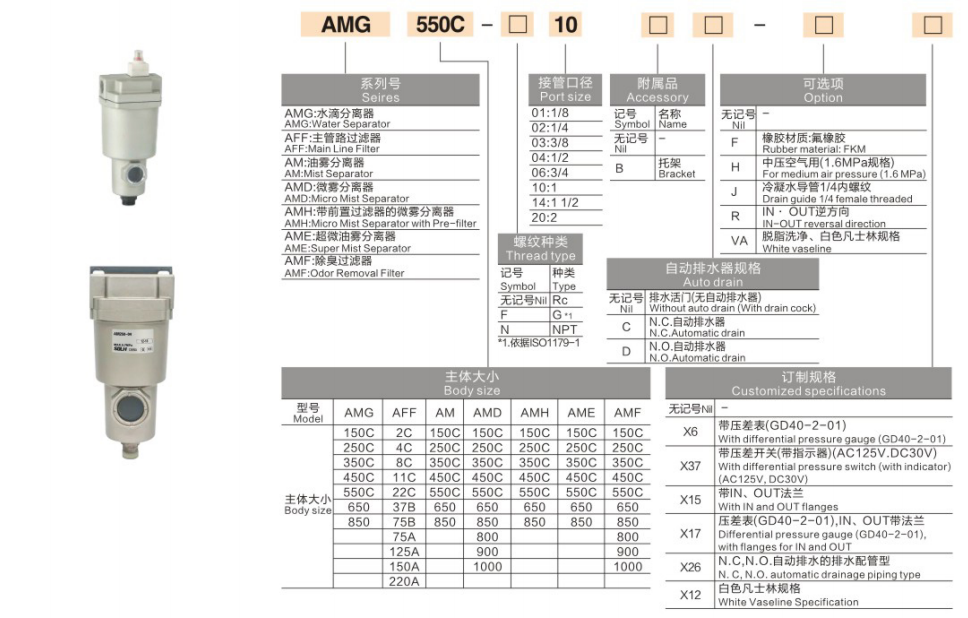

Regola completa di denominazione del modello

 1. Modelli di esempio: AFF40-04; AM50-10D

  2. Esempi di ordini standard

     -- Filtro grosso AFF, attacco da 1/2", scarico automatico: AFF40-04D

     -- Separatore di nebbia d'olio AM, attacco da 1", scarico automatico: AM50-10D

     -- Flusso elevato 7000 l/min, porta da 1,5": AM70D-14

Specifiche tecniche universali (condizioni di test standard: 0,7 MPa, 20 ℃)

  1. Parametri comuni generali

     -- Mezzo applicabile: aria compressa (prefiltro ≥40μm richiesto a monte)

     -- Intervallo di pressione operativa: 0,1~1,0 MPa; pressione antiscoppio 1,5 MPa

     -- Temperatura ambiente operativa: -5 ~ 60 ℃ (nessuna formazione di ghiaccio all'interno della ciotola)

     -- Configurazione dello scarico: scarico manuale di serie; scarico automatico opzionale tramite il suffisso -D

  2.Tabella dei parametri di portata e dimensione della serie completa

Linee guida per la selezione passo dopo passo

  1. Schema di corrispondenza del grado di filtrazione

     -- Circuiti pneumatici generali ordinari: AFF (filtro grosso da 1μm) → regolatore di pressione → lubrificatore

     -- Apparecchiature di automazione di precisione senza olio: AFF → AM (separatore di nebbia d'olio da 0,1 μm) → apparecchiatura terminale

     -- Semiconduttore/processo ottico ad altissima pulizia: AFF → AM → AMD (filtro ultrafine da 0,01 μm)

  2. Calcolo del margine di flusso

     -- Selezionare il modello con portata nominale 1,2~1,5 volte superiore al consumo d'aria massimo totale del sistema; il flusso sovraccarico ridurrà drasticamente l’efficienza di filtrazione e aumenterà la perdita di pressione.

  3. Selezione della modalità di scarico

     -- Produzione continua non presidiata 24 ore su 24, elevata resa di condensa: scegliere la versione con scarico automatico -D

     -- Apparecchiature intermittenti a bassa frequenza: è sufficiente il tipo di scarico manuale standard

  4. Principio di corrispondenza delle porte

     -- Dimensioni della porta del filtro coerenti con il diametro della tubazione principale; evitare di ridurre/aumentare il diametro per evitare ulteriori cadute di pressione.

Scenari tipici di applicazioni industriali

     -- Automazione industriale generale: macchine utensili CNC, cilindri pneumatici, rimozione di acqua e olio dal front-end di elettrovalvole

     -- Produzione alimentare e farmaceutica: fonte di aria pulita priva di olio per evitare la contaminazione del prodotto

     -- Laboratori di elettronica e rivestimento 3C: eliminazione della nebbia d'olio per prevenire difetti del rivestimento superficiale e inquinamento dei componenti di precisione

     -- Sistema di post-trattamento del compressore d'aria: essiccatori d'aria refrigerati/ad assorbimento in cascata per migliorare la purezza complessiva dell'aria

Confronto delle prestazioni: AFF VS AM

Riassunto di una frase

     Il filtro grossolano della linea principale SOLH AFF da 1μm e il separatore di nebbia d'olio AM da 0,1μm formano unità modulari di purificazione dell'aria a cascata con un intervallo di flusso completo di 300~14500 l/min, indicatore visivo di intasamento e scarico automatico opzionale, conformi allo standard ISO8573-1 per il trattamento generale di sorgenti d'aria pneumatiche, alimentari, mediche, elettroniche e di spruzzatura senza olio.
