Attacco rapido autobloccante tipo C

Attacco rapido autobloccante tipo C | Raccordo pneumatico a connessione rapida stile C

Marca: SOLH di Riche Technology | Attacco rapido pneumatico universale di tipo C, intercambiabile con SMC e AirTAC

1. Panoramica del prodotto

     L'attacco rapido autobloccante di tipo C è un raccordo autobloccante standard con sfera in acciaio ampiamente utilizzato nell'industria pneumatica. La molla incorporata e la sfera in acciaio realizzano il bloccaggio automatico all'inserimento e il rilascio facendo scorrere il manicotto all'indietro. Nessun attrezzo richiesto, funzionamento con una sola mano. È composto da raccordo femmina (con manicotto scorrevole) e spina maschio per il montaggio in coppia. Ampiamente applicato in condotte di aria compressa, utensili pneumatici e circuiti automatizzati di alimentazione dell'aria, abbinati anche a generatori di vuoto e sistemi di tubazioni pneumatiche completi.

2. Funzionalità principali

     • Struttura autobloccante con sfere in acciaio: "clic" udibile quando la spina maschio è completamente inserita e bloccata; non possono separarsi sotto pressione. Tirare indietro la manica scorrevole per lo sblocco e la disconnessione.

     • Anelli di tenuta in NBR doppio strato: Eccellente tenuta all'aria, resistente all'aria compressa e a piccoli oli lubrificanti, basso tasso di perdite d'aria.

     • Materiale del corpo: Acciaio nichelato (versione standard in metallo) / plastica ad alta tenacità (opzione leggera). Antiruggine e resistente all'usura per frequenti operazioni di plug & pull in officina.

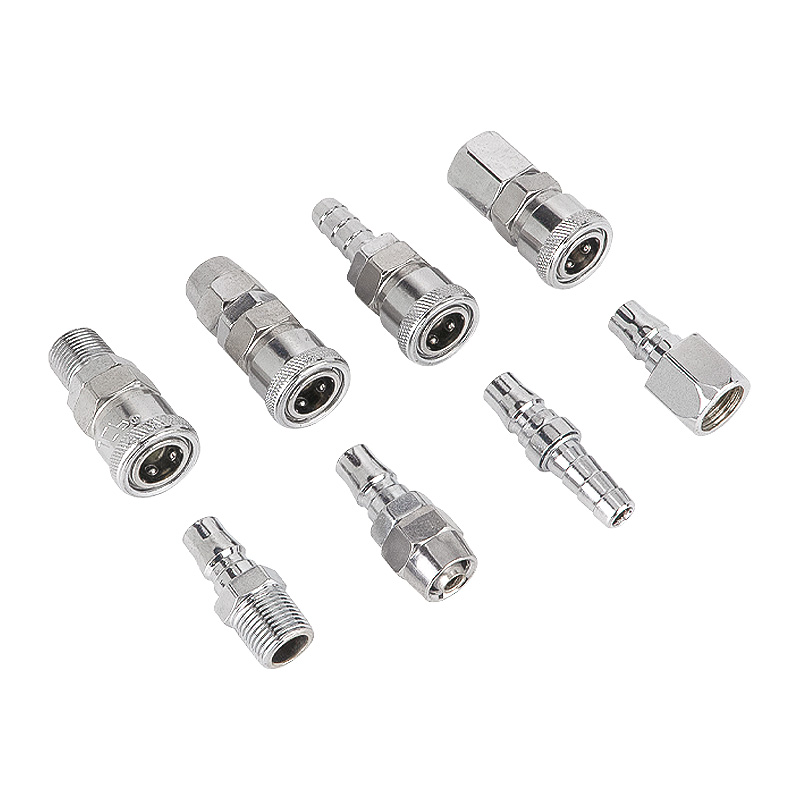

     • Gamma completa: PP (tubo femmina), PF (filetto femmina), PH (filetto maschio); SP (tubo maschio), SF (filetto femmina), SM (filetto maschio).

     • Percorso del flusso regolare, bassa caduta di pressione. Compatibile con tubo in PU e tubo in nylon. Interfaccia standard per l'intercambiabilità universale tra marchi.

3. Definizione del codice modello

  Esempio: PP20 = raccordo femmina autobloccante tipo C per tubo Φ5×8 PU; SM30 = Tappo maschio tipo C con filettatura esterna per tubazione Φ6,5×10.

4. Specifiche tecniche principali

5. Tabella delle specifiche del modello comune

6. Scenari applicativi

     • Condutture dell'aria del compressore d'aria, pistole ad aria compressa, cacciaviti pneumatici, smerigliatrici e altri utensili manuali pneumatici

     • Distribuzione sorgente aria su linee di produzione automatizzate, collegamento tubazioni aria abbinate a generatori di vuoto

     • Manutenzione delle apparecchiature, postazioni di lavoro pneumatiche mobili, occasioni che richiedono frequenti operazioni di montaggio e smontaggio delle tubazioni

7. Note operative

  1. Solo per aria compressa. Non adatto per fluidi idraulici ad alta pressione o fluidi fortemente corrosivi.

  2. Depressurizzare prima di collegare/scollegare. Uno scollegamento forzato sotto pressione può danneggiare le sfere in acciaio e gli anelli di tenuta.

  3. Ispezionare regolarmente l'usura dell'O-ring; sostituire immediatamente le guarnizioni in caso di perdite d'aria.

  4. Per l'installazione filettata si consiglia il nastro in PTFE. Non stringere eccessivamente per evitare di strappare il filo.
