Giunto rotante pneumatico serie GF

Giunto rotante pneumatico serie GF | Unione rotativa pneumatica a passaggio singolo e multiplo SOLIH

Marca: SOLH di Riche Technology | Connettore rotante pneumatico rotante a 360° per l'automazione

1. Panoramica del prodotto

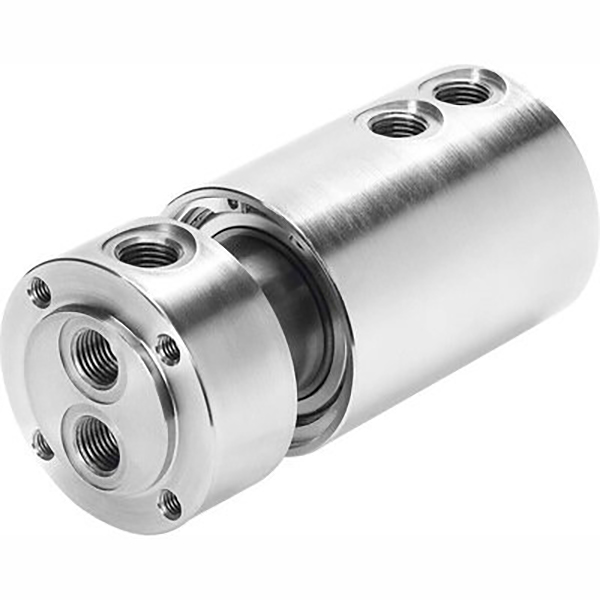

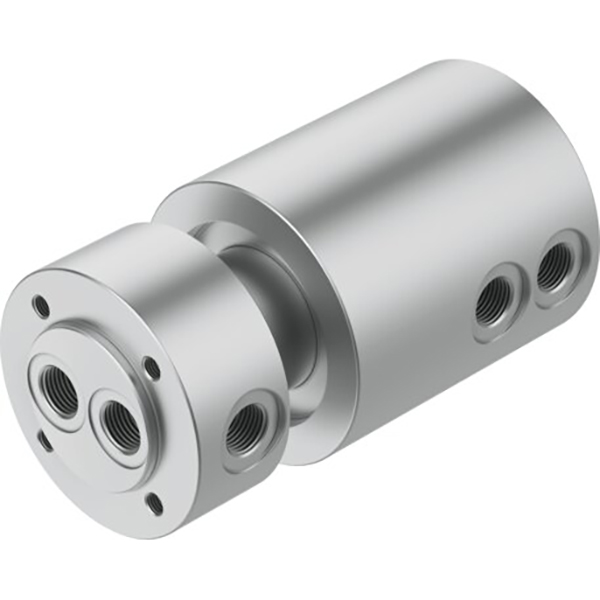

     La serie GF comprende giunti rotanti pneumatici a passaggio singolo e multiplo, progettati per fornire in continuo aria compressa da una fonte d'aria fissa a tavole rotanti, giunti robot e dispositivi rotanti. Previene l'aggrovigliamento dei tubi, le perdite d'aria e gli incroci d'aria durante la rotazione, ideale per circuiti pneumatici rotanti automatizzati.

2. Specifiche tecniche fondamentali (standard SOLH)

     • Fluido di lavoro: Aria compressa, compatibile con il vuoto

     • Pressione di esercizio: -0,095～1,0 MPa, doppio uso per vuoto e pressione positiva

     • Temperatura ambiente: -10～60 ℃

     • Velocità di rotazione massima: 300 giri/min (versione standard)

     • Struttura di tenuta: Cuscinetto di precisione + guarnizione rotante resistente all'usura

     • Dimensioni delle porte: M5, G1/8, G1/4, G3/8, G1/2

     • Materiale: Corpo in lega di alluminio, leggero e resistente

3. Riferimento rapido per modello e porta

4. Caratteristiche principali del prodotto

     • Rotazione libera a 360° senza che il tubo dell'aria si aggrovigli

     • Coppia bassa, rotazione regolare senza aumentare il carico del motore

     • Sigillatura affidabile, anti-perdite e anti-aria incrociata con rotazione prolungata

     • Collegamento diretto con raccordi istantanei per una facile installazione

     • Doppia funzione per vuoto e pressione positiva

     • Multipassaggio disponibile per il controllo sincrono di più cilindri

5. Scenari applicativi tipici

     • Tavole rotanti, piastre indicizzatrici, cilindri rotanti

     • Giunti robot, manipolatori, maschere rotanti e dispositivi

     • Macchine confezionatrici, serigrafiche, circuiti pneumatici cancelli rotanti

     • Apparecchiatura con comando rotativo simultaneo multicircuito
