Marca: SOLH di Riche Technology | Raccordo pneumatico istantaneo diritto per linee di aria compressa e vuoto
 |
 |
 |
 |
KQ2H è un raccordo pneumatico push-in dritto standard con design push-to-connect, compatibile con tubi in nylon PU e PA. Serve sia sistemi di tubazioni per aria compressa che per vuoto ed è ampiamente abbinato ai generatori di vuoto delle serie ZH, BM, PBM, PBX. Essendo una delle principali serie di raccordi a innesto di SOLH, può sostituire direttamente i raccordi SMC KQ2H importati.
La serie KQ2H comprende tre sottotipi principali:

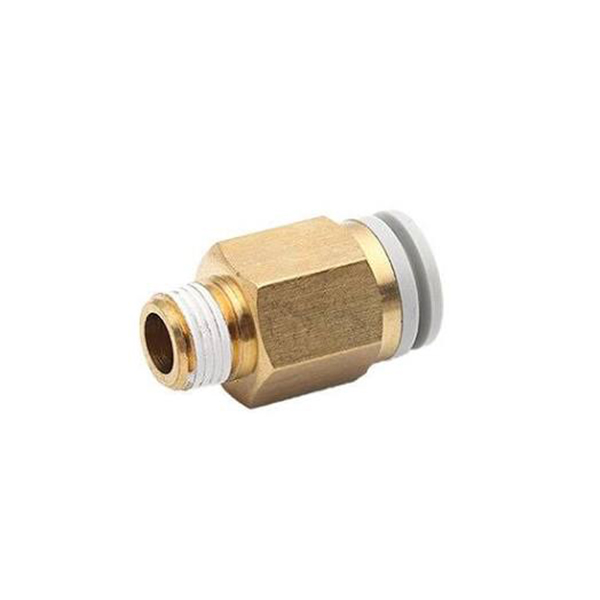

Filetto maschio dritto: Filettatura maschio a un'estremità (filettatura micro M / filettatura conica R), inserimento del tubo a un'estremità

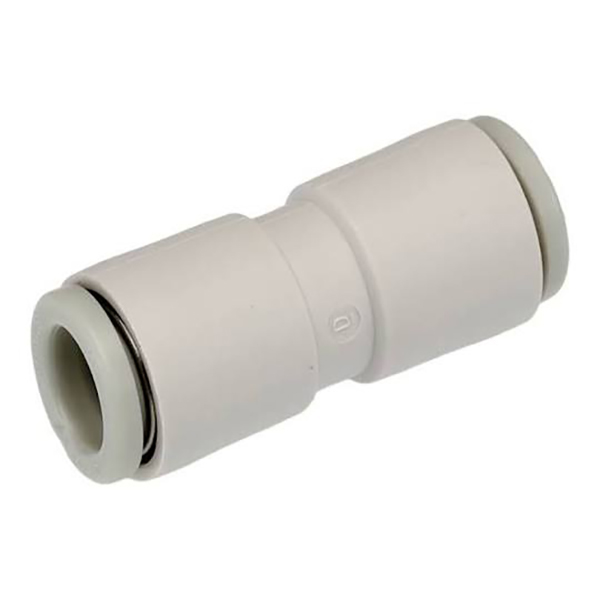

Diritto di uguale diametro (suffisso -00): Entrambe le estremità per lo stesso giunto di testa del tubo con diametro esterno

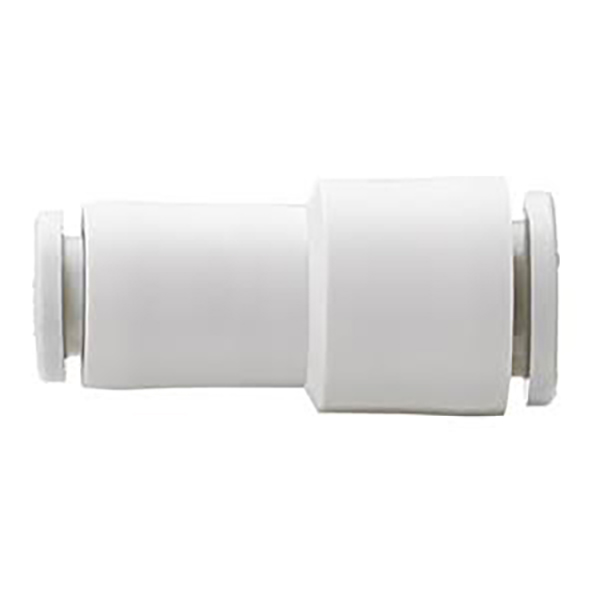

Riduzione dritta: Due porte per diversi diametri esterni del tubo per realizzare la transizione dimensionale del tubo
Montaggio e smontaggio con una sola mano: inserire il tubo per il bloccaggio automatico; premere l'anello di rilascio blu per estrarre il tubo, dimensioni completamente standardizzate.
• Struttura con bloccaggio one-touch della ganascia a molla: Tubo inserito e bloccato automaticamente. Collare di rilascio a pressione per staccare il tubo per un comodo montaggio.
• Composizione materiale: Corpo in plastica POM rinforzata; estremità filettata in ottone nichelato per una tenuta antiruggine e affidabile.
• Guarnizione in gomma nitrilica NBR funziona stabilmente per circuiti di aria compressa positiva e vuoto negativo.
• Copertura a grandezza naturale: Tubi piccoli Φ2/3,2/4, normali Φ6/8/10/12 e grandi Φ16. Supporta filettature micro M (M3, M5, M6) e filettature coniche imperiali R (1/8,1/4,3/8,1/2), adatte per generatori di vuoto e microcilindri.
• Dimensioni compatte, ideale per l'installazione in spazi ristretti di macchinari automatizzati.
Esempi:
KQ2H04-M5: raccordo diritto con filettatura maschio per tubo Φ4, filettatura maschio M5×0,8
KQ2H06-01S: raccordo diritto con filettatura maschio per tubo Φ6, filettatura conica maschio R1/8
KQ2H08-00: raccordo diritto di uguale diametro, entrambe le porte per tubi Φ8
KQ2H06-08: Raccordo diritto ridotto, Φ6 da un lato, Φ8 dall'altro
|
Segmento di codice |
Descrizione |
|
KQ2H |
Codice serie: raccordo automatico diritto |
|
23/02/04/06/08/10/12/16 |
Diametro esterno del tubo ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Filettatura maschio micro metrica: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Filettatura maschio conica imperiale R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Stesso diametro dritto, stessa dimensione del tubo su entrambe le estremità |
|
Doppia cifra, ad es. 06-08 |
Riduzione diritta: diametro del tubo anteriore → diametro del tubo posteriore |
|
Articolo |
Parametro |
|
Mezzo applicabile |
Aria compressa, vuoto, pressione negativa |
|
Pressione operativa |
0~1.0MPa; Vuoto massimo: -95kPa |
|
Temperatura operativa |
-5℃~+60℃ |
|
Materiale del corpo |
POM rinforzato; Filettatura: ottone nichelato |
|
Materiale della guarnizione |
Gomma nitrilica NBR |
|
Tubi compatibili |
Tubo in PU, tubo in nylon PA |
|
Metodo operativo |
Inserisci per bloccare; anello di rilascio pressione per staccare il tubo |

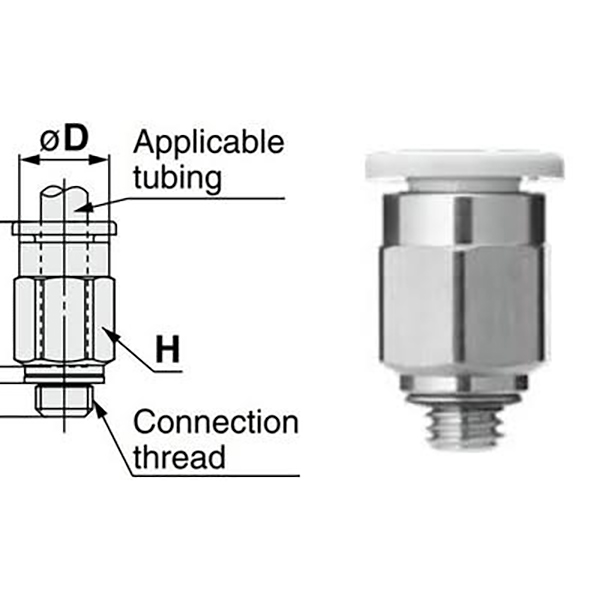

5.1 Filettatura maschio con microfilettatura metrica
|
Modellolololo |
Filo |
Tubo ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

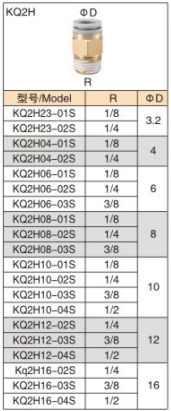

5.2 Filettatura maschio con filettatura conica R imperiale
|
Modellolololo |
Filo |
Tubo ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Serie -00 diritta a diametro uguale
|
Modellolololo |
Tubo ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Riduzione delle serie diritte
|
Modellolololo |
Tubo ① |
Tubo ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Abbinamento tubazioni di alimentazione e aspirazione aria per generatori di vuoto ZH / BM / PBM / PBX
• Tubazioni per microcilindri ed elettrovalvole su apparecchiature di automazione, installazione in spazi ristretti
• Ramo della linea dell'aria principale, giunto di testa del tubo di uguale diametro o transizione delle dimensioni del tubo
• Attrezzature per test pneumatici, circuiti pneumatici robotici
1. Tagliare il tubo in modo piatto senza sbavature. Le bave graffieranno gli anelli di tenuta e causeranno perdite d'aria o di vuoto.
2. Inserire completamente il tubo finché non è posizionato per agganciare le ganasce. Premere sempre l'anello di rilascio prima di estrarre il tubo; non strattonare mai con forza.
3. Consigliato per tubi rigidi in nylon PU/PA. Si sconsiglia l'uso di tubi morbidi in PE a parete sottile.
4. Confermare la profondità di inserimento in condizioni di lavoro sotto vuoto. Per cicli ripetuti di pressione negativa, confrontare i raccordi avvitabili BPS per una selezione alternativa.
