Giunto con cerniera a doppio orecchio tipo Y per estremità stelo cilindro

Giunto con cerniera a doppia orecchio tipo SOLH Y per estremità stelo di cilindro pneumatico, connettore a forcella standard intercambiabile con parti SMC/AirTAC. Filettatura interna M10×1,25-M27×2 corrispondente a fori da 32-125 mm, foro perno φ10-27 mm, oscillazione su piano singolo ±5°. Acciaio al carbonio annerito/zincato o acciaio inossidabile. Ideale per ganci di carico ad orecchio singolo con elevata portata nei meccanismi push pull e articolati.

Invia richiesta

Descrizione del prodotto

Giunto con cerniera a doppio orecchio tipo Y per estremità stelo cilindro | Raccordo a Y del cilindro pneumatico della forcella

Marca: SOLH di Riche Technology | Accessorio per forcella forcella Y, cilindro pneumatico standard, stelo pistone

1. Panoramica del prodotto

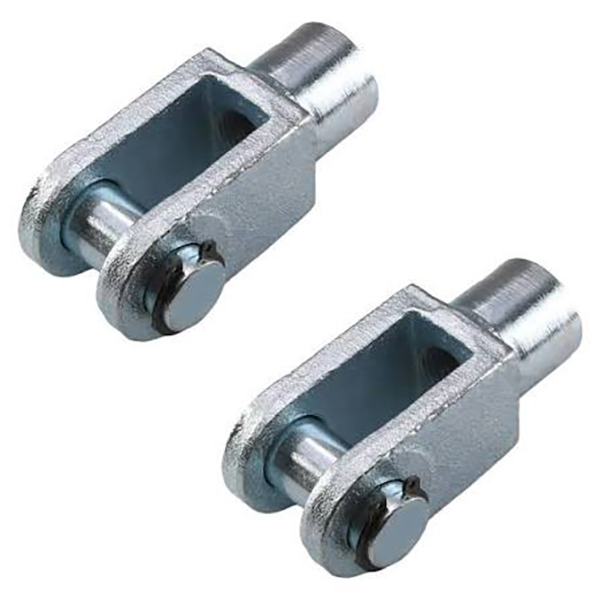

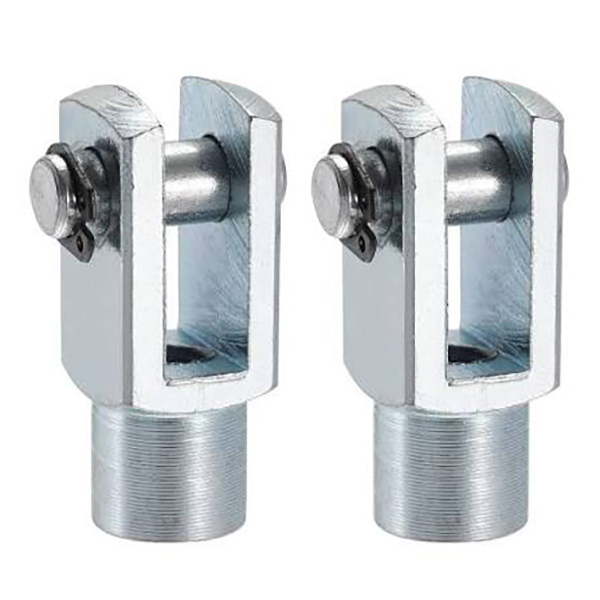

Il giunto di tipo Y, chiamato anche forcella a doppia forcella, è dotato di filettatura interna per il fissaggio sullo stelo del pistone del cilindro. Le sue doppie orecchie bloccano l'aletta di carico a singola orecchio, assemblata tramite un albero a perno per il collegamento incernierato. Consente un'oscillazione di ±5° su un singolo piano. Come accessorio di collegamento standard per cilindri pneumatici, è completamente intercambiabile con i pezzi di ricambio standard SMC e AirTAC.

2. Convenzione sui nomi dei modelli

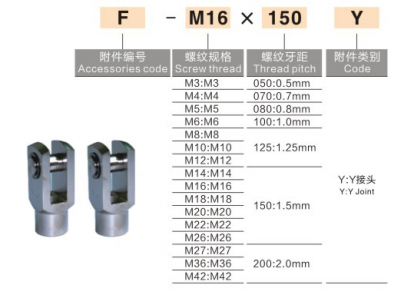

Norma AirTAC: F - Filettatura + Y
Esempi: F-M10×1,25Y, F-M12×1,25Y

Standard SMC: Y + diametro
Esempi: Y-32, CA2-40-Y

• Y: Forcella a doppia orecchio di tipo Y

• La filettatura del suffisso corrisponde alla filettatura dell'asta del pistone: M10×1,25 / M12×1,25 / M16×1,5

3. Tabella delle specifiche comuni

Modello	Filettatura dello stelo del pistone	Alesaggio del cilindro abbinato	Diametro foro perno
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Parametri materiali e tecnici

• Materiale: Acciaio al carbonio con ossido nero/finitura galvanizzata, acciaio inossidabile opzionale

• Angolo di oscillazione: Oscillazione su piano singolo di ±5°

• Compatibilità: Adatto per cilindri pneumatici standard a gamma completa

• Installazione: Avvitare il giunto sullo stelo del pistone, inserire l'aletta singola del carico nella forcella a Y, fissarla con l'albero del perno e la coppiglia.

5. Confronto rapido: tipo Y / tipo I / cuscinetto estremità stelo

Accessorio	Struttura	Prestazioni di altalena	Applicazione
Forcella tipo Y	Forcella a doppia orecchio	Oscillazione in una sola direzione di ±5°	Collegare con aletta di carico a orecchio singolo, carico elevato
Digito Clevis	Aletta singola per l'orecchio	Oscillazione in una sola direzione di ±5°	Abbinalo alla staffa di carico a doppia orecchio
Cuscinetto dell'estremità dell'asta	Giunto universale sferico	Oscillazione multidirezionale di ±13°	Per disallineamento e installazione di carichi eccentrici

6. Guida alla selezione

Se il lato di carico è con albero a orecchio singolo → scegliere la forcella a Y.
Se il lato di carico è dotato di staffa a doppia orecchie → scegliere I cerniera.
Se nell'installazione sono presenti eccentricità e disallineamento → scegliere il cuscinetto dell'estremità dello snodo
