Giunto flottante serie JA / JB / JC / JS

Giunto flottante serie SOLH JA / JB / JC / JS | Connettore estremità stelo pneumatico equivalente SMC

Marca: SOLH di Riche Technology | Giunto flottante standard SMC, sostituzione diretta

1. Panoramica del prodotto

  Il giunto flottante funge da articolazione flessibile tra lo stelo del cilindro e il carico. La sua funzione principale è quella di assorbire il disallineamento di montaggio e l'errore di parallelismo. Protegge lo stelo dalle spinte laterali, riducendo flessioni, usure anomale e rischi di inceppamenti. È un accessorio standard essenziale per le macchine di automazione.

2. Classificazione e differenze delle quattro serie

3. Specifiche Tecniche Generali

   Angolo di oscillazione: ±5° per JA/JB/JS; modelli JC selezionati fino a ±10°

   Offset consentito: 0,5~1 mm (JA); 0,5 mm (JB/JC/JS)

     • Temperatura operativa: -5~+70℃ (standard); -10~+120℃ (acciaio inossidabile JS)

     • Dimensioni filettatura: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, adattate all'alesaggio del cilindro

     • Pressione di esercizio: ≤1 MPa per pneumatici; ≤3,5 MPa per le versioni idrauliche per carichi pesanti

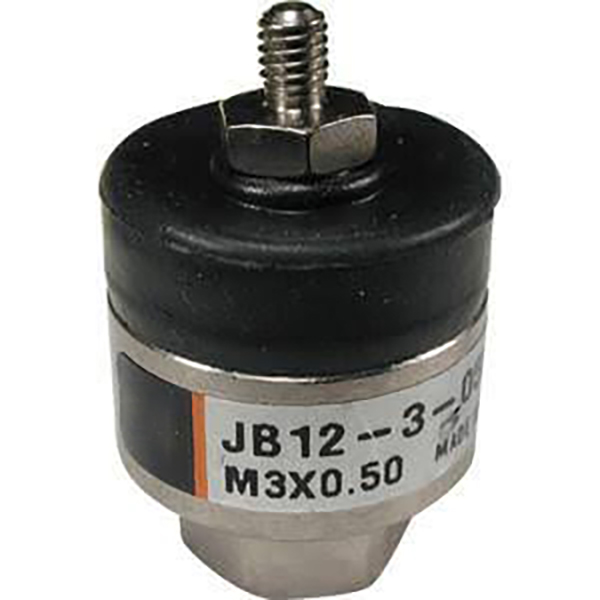

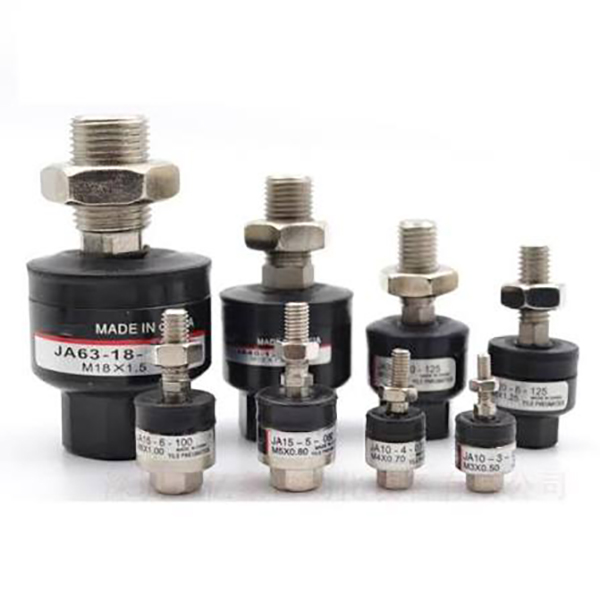

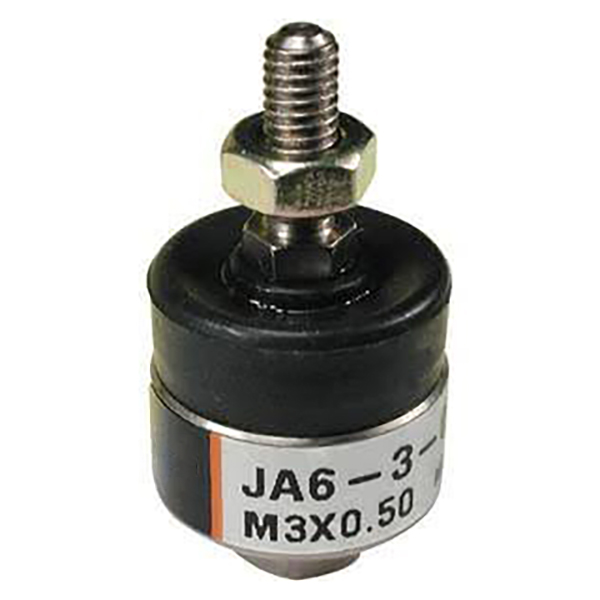

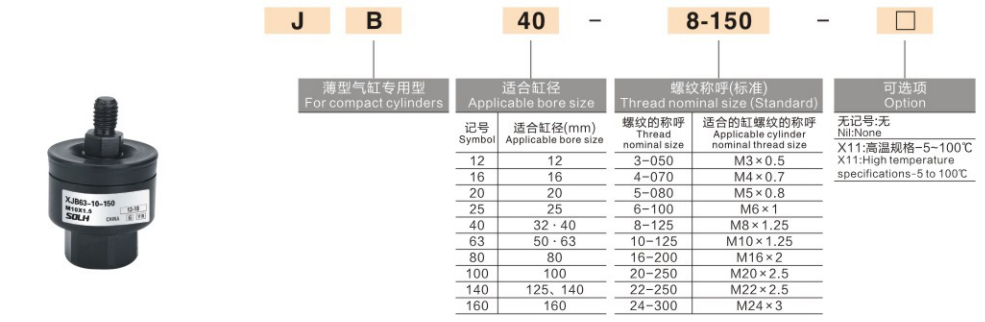

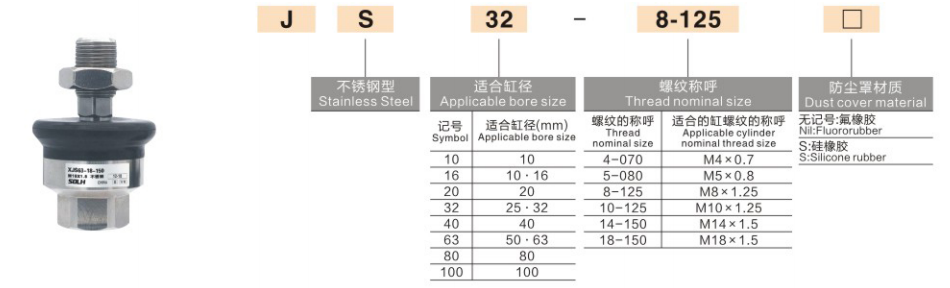

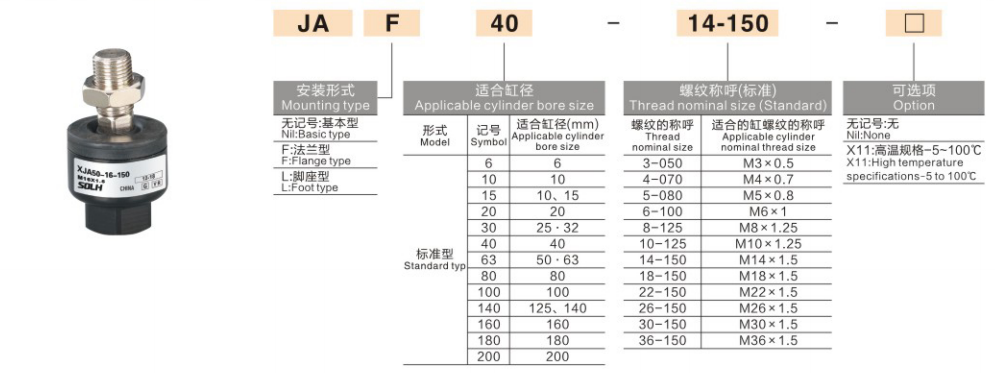

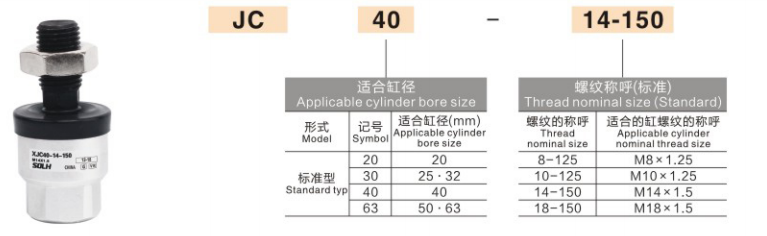

4. Spiegazione ed esempi del codice modello

  Prendi JA20-8-100 / JB16-6-080 come riferimento:
  Prefisso JAJB/JC/JS = tipo di serie
  1° numero (20/16): alesaggio cilindro abbinato Φ20 / Φ16
  2a cifra (86): filettatura stelo M8×1,25 / M6×1,0
  Suffisso (100080): dimensione di montaggio/codice stelo, corrisponde alla lunghezza totale standard

5. Guida alla selezione in 3 passaggi

  1. Seleziona la serie per tipo di cilindro
     Cilindro standard (SC  SI / CP96) → JA, priorità generale
     Cilindro sottile (CQ2  CDQ2) → JB, spazio compatto
     Microcilindro  layout ultra stretto → JC ultra corto
     Ambiente alimentare, medico/umido/corrosivo → Acciaio inossidabile JS

  2. Far corrispondere la filettatura e la dimensione del foro
     Verificare la filettatura dell'asta del pistone (M5  M8/M10 ecc.) e l'alesaggio del cilindro. Nota: lo stesso alesaggio di marche diverse può avere specifiche di filettatura diverse, verificare sempre rispetto al disegno effettivo del cilindro.

  3. Corrisponde al carico e alle condizioni di lavoro
     Pneumatica standard: serie standard OK

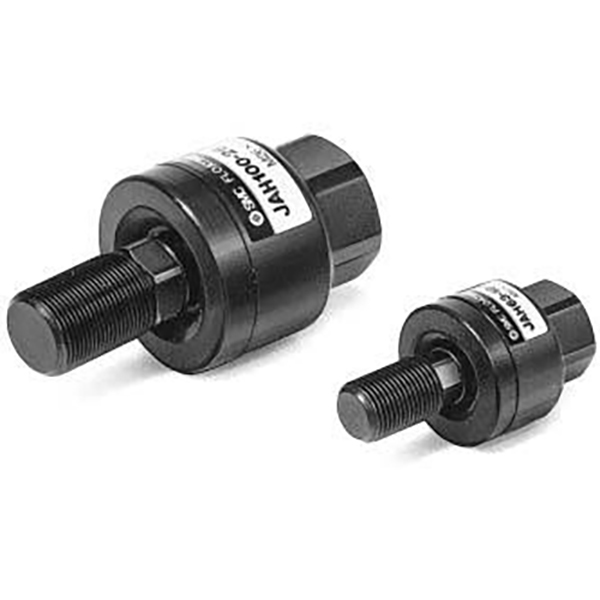

     Carico pesante idraulico: scegli un giunto flottante dedicato per carichi pesanti (non JA normale)
     Movimento alternativo ad alta frequenza: preferire la versione con copertura antipolvere per una maggiore durata

6. Note di installazione e funzionamento

     • Rimuovere il cappuccio antipolvere prima di avvitarlo sullo stelo, reinstallarlo dopo il montaggio per evitare di schiacciare il cappuccio.

     • Applicare una piccola quantità di frenafiletti anaerobico sui fili. Il nastro in PTFE è vietato; i detriti potrebbero inceppare il giunto sferico.

     • Seguire la coppia di serraggio specificata. Un serraggio eccessivo blocca il giunto sferico e disabilita la funzione flottante.

     • Oscillare manualmente dopo l'installazione per verificare la libertà di movimento senza attaccarsi.

7. Dichiarazione di sostituzione SOLH

     I giunti flottanti SOLH JA/JB/JC/JS seguono completamente la codifica del modello, le dimensioni e le specifiche prestazionali di SMC. Sostituzione diretta dei componenti importati, con prezzi competitivi e tempi di consegna più brevi, ideale per la riduzione dei costi delle apparecchiature di massa.
