Raccordi istantanei a T diramati serie KQ2D
  • Raccordi istantanei a T diramati serie KQ2DRaccordi istantanei a T diramati serie KQ2D
  • Raccordi istantanei a T diramati serie KQ2DRaccordi istantanei a T diramati serie KQ2D
  • Raccordi istantanei a T diramati serie KQ2DRaccordi istantanei a T diramati serie KQ2D

Raccordi istantanei a T diramati serie KQ2D

SOLH KQ2D Raccordi istantanei istantanei a T di derivazione a Y, sostituzione diretta per SMC KQ2D. Lo splitter pneumatico 1 ingresso 2 uscite include opzioni di diametro uguale, filettatura imperiale R e filettatura metrica M. Compatibile con tubi PU e PA, adatti per circuiti di vuoto e aria compressa con basse perdite di carico per tubazioni pneumatiche di automazione.

SOLH KQ2D Raccordi istantanei a T con derivazione a Y serie KQ2D | Separatori pneumatici 1 a 2 equivalenti SMC KQ2D

Marca: SOLH di Riche Technology | Raccordi a T pneumatici one-touch tipo Y KQ2D




1. Panoramica del prodotto

     La serie KQ2D è un raccordo istantaneo a T di derivazione di tipo Y appartenente alla famiglia completa di raccordi istantanei pneumatici KQ2 SOLH. Adottando un design push-to-connect senza attrezzi, divide in modo efficiente una fonte d'aria in due circuiti d'aria paralleli per i sistemi pneumatici di automazione.

     Classificazione strutturale: Struttura biforcata 1-in-2-out a forma di Y, disponibile in tre tipi: T a Y con tubo di uguale diametro, T a Y con filettatura R conica imperiale e T a Y con filettatura M fine metrica.

     Materiale e compatibilità: Corpo in PBT ad alta resistenza, griffe di ritegno in acciaio inox, anelli di tenuta in gomma nitrilica NBR. Compatibile con tubi in poliuretano PU e tubi in nylon PA, duplice scopo per tubazioni a pressione positiva dell'aria compressa e pressione negativa del vuoto.


2. Classificazione completa dei modelli e elenco delle specifiche

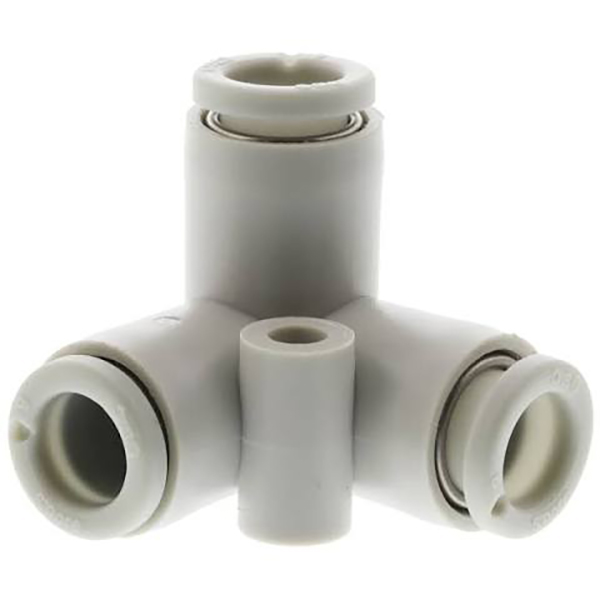

2.1 T a Y di diametro uguale (KQ2Dxx-00, a 3 vie senza filettatura, stessa dimensione)

Tutte e tre le porte adottano un diametro del tubo identico e un design senza filettatura per una distribuzione dell'aria bilanciata 1 a 2 in sistemi di tubazioni con le stesse specifiche.

Modellololo

Diametro esterno del tubo ΦD (mm)

KQ2D04-00

4

KQ2D06-00

6

KQ2D08-00

8

KQ2D10-00

10

KQ2D12-00

12

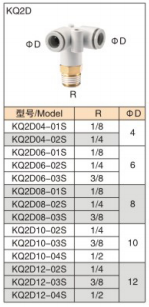

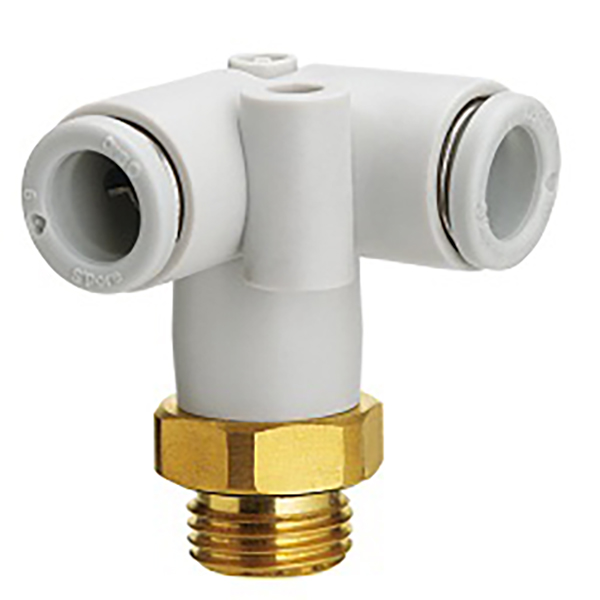

2.2 T a Y R con filettatura maschio conica imperiale (ingresso con filettatura inferiore, uscite a doppio tubo)

Filettatura maschio conica R imperiale inferiore per ingresso sorgente d'aria, due porte push-in parallele superiori per il collegamento del tubo, adatte per installazione filettata e diramazione sorgente d'aria fissa.

Modellololo

Specifiche filettatura R

Diametro esterno del tubo ΦD (mm)

KQ2D04-01S

R1/8

4

KQ2D04-02S

R1/4

4

KQ2D06-01S

R1/8

6

KQ2D06-02S

R1/4

6

KQ2D06-03S

R3/8

6

KQ2D08-01S

R1/8

8

KQ2D08-02S

R1/4

8

KQ2D08-03S

R3/8

8

KQ2D10-02S

R1/4

10

KQ2D10-03S

R3/8

10

KQ2D10-04S

R1/2

10

KQ2D12-02S

R1/4

12

KQ2D12-03S

R3/8

12

KQ2D12-04S

R1/2

12

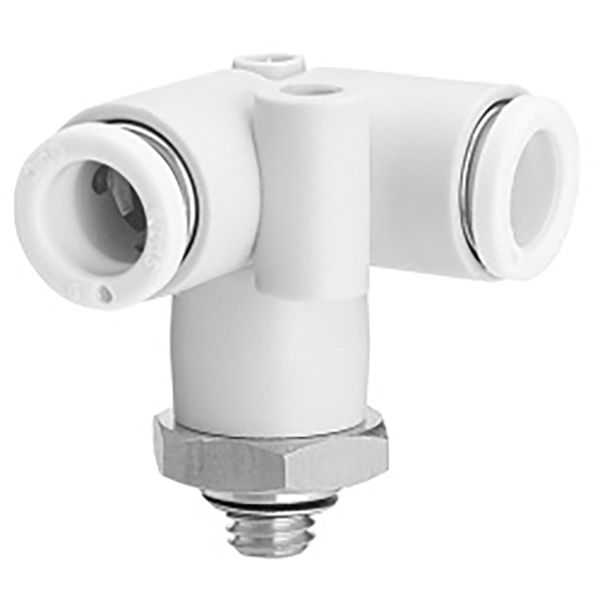

2.3 T a Y con filettatura maschio fine metrica (ingresso filettatura M inferiore, uscite tubo doppio)

Filettatura maschio fine metrica di precisione inferiore, struttura compatta per moduli pneumatici miniaturizzati e tubazioni per apparecchiature di automazione di piccoli spazi.

Modellololo

Specifiche filettatura metrica

Diametro esterno del tubo ΦD (mm)

KQ2D04-M5

M5×0,8

4

KQ2D04-M6

M6×1.0

4

KQ2D06-M5

M5×0,8

6

KQ2D06-M6

M6×1.0

6


3. Specifiche tecniche

Articolo

Parametro

Tubi compatibili

Tubo in poliuretano PU, tubo pneumatico in nylon PA

Intervallo di pressione di esercizio

Vuoto -100 kPa ~ Pressione positiva 1,0 MPa

Temperatura operativa

0℃ ~ 60℃

Montaggio e smontaggio

Bloccaggio automatico dopo l'inserimento del tubo; Premere l'anello di rilascio bianco per estrarre il tubo

Materiale principale

Corpo in PBT, griffa in acciaio inox, guarnizione in gomma NBR


4. Scenari applicativi

     • Distribuzione delle sorgenti d'aria 1 a 2 per linee di produzione automatizzate e circuiti pneumatici di attrezzature

     • Alimentazione d'aria sincrona a doppia ventosa per sistemi di vuoto con effettori finali robotici

     • Suddivisione della pipeline parallela per il funzionamento sincrono a doppio cilindro

     • Instradamento dei tubi compatto e ordinato per apparecchiature pneumatiche in spazi ristretti


5. Guida alla selezione: T-T a Y KQ2D vs T-T KQ2T

     • T di tipo Y KQ2D: Adotta una biforcazione liscia a forma di Y con due uscite parallele. Presenta una minore turbolenza del flusso d'aria e una minore caduta di pressione, fornendo una distribuzione del flusso d'aria più bilanciata. Ottimizzato per spazi di installazione ristretti e passaggio di tubi paralleli sullo stesso lato, perfettamente adatto per ventose doppie sincrone e sistemi a doppio cilindro.

     • T di tipo T KQ2T: Classica struttura a T ortogonale con ramificazione laterale verticale. Progettato per la deviazione laterale verticale della tubazione standard a 90°, ideale per il layout regolare della macchina e gli scenari di diramazione laterale della tubazione principale.

     • Suggerimento per la selezione: ScegliereKQ2D per spazi ristretti e tubi dispersi paralleli sullo stesso lato; ScegliereKQ2T per uscita laterale verticale della tubazione e disposizione tradizionale di diramazione ad angolo retto.
