Raccordo a innesto per unione passaparete serie KQ2E

Raccordo a innesto per unione passaparete serie SOLH KQ2E | Connettore pneumatico per montaggio a pannello

Marca: SOLH di Riche Technology | Raccordo pneumatico istantaneo SMC KQ2E equivalente per passaparete

1. Panoramica del prodotto

     KQ2E è il raccordo a paratia della serie di raccordi istantanei SOLH KQ2, completamente intercambiabile con SMC KQ2E. Comunemente denominato raccordo per paratia a pannello, è il componente standard per la penetrazione della linea pneumatica attraverso i pannelli e le partizioni delle apparecchiature. Collega circuiti d'aria interni ed esterni, supporta il montaggio a pannello di valvole e cilindri, ampiamente utilizzato in armadi di controllo, armadi di automazione e pareti divisorie per camere bianche.

2. Regole di denominazione dei modelli

Esempi di suddivisione del modello:

  Paratia standard a doppio tubo: KQ2E06-00A
     KQ2: raccordo push-in di seconda generazione serie KQ2 (corpo bianco)
     E: Unione della paratia, pannello attraverso la struttura
     06: Diametro esterno del tubo φ6 mm, entrambe le estremità hanno la stessa dimensione di inserimento
     00: Doppie porte push-in (paratia da tubo a tubo)
     A: Guarnizione NBR, tipo con guarnizione per montaggi e smontaggi ripetuti

  Piccola paratia compatta: KQ2E04-00J
     Suffisso J: versione compatta miniaturizzata, dimensioni più piccole per pannelli sottili e apparecchiature miniaturizzate

  Filettatura femmina su paratia del tubo: KQ2E06-02A
     02: Filettatura tubo conico femmina Rc14

  Significato completo: attacco push-in φ6 ↔ connettore passaparete con filettatura femmina RC1/4

3. Tre tipologie strutturali

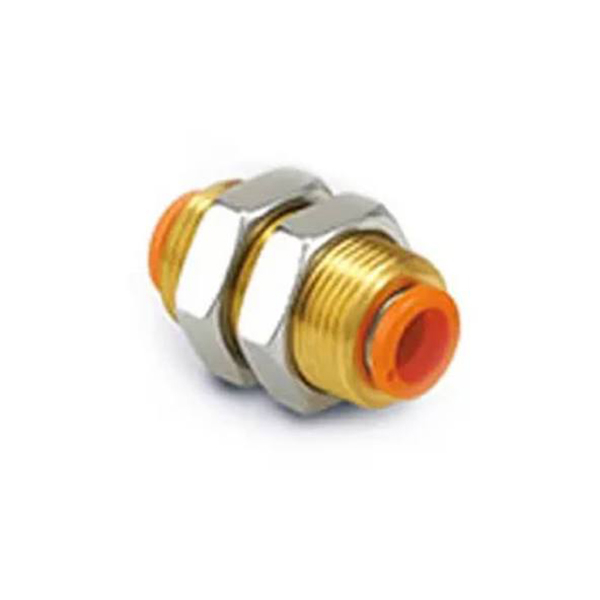

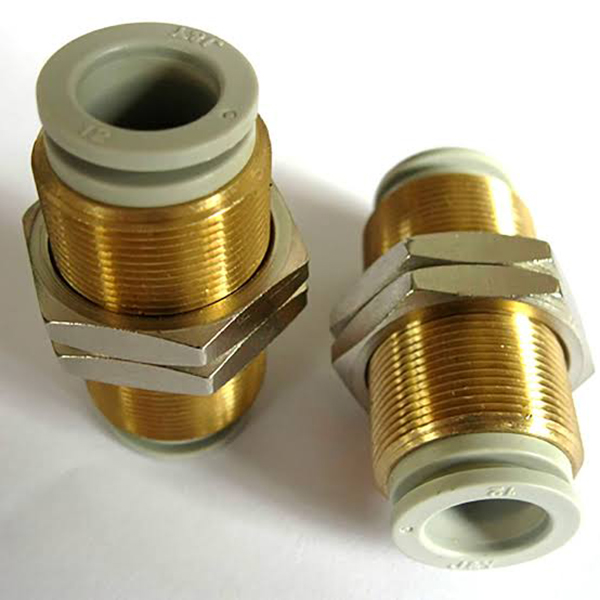

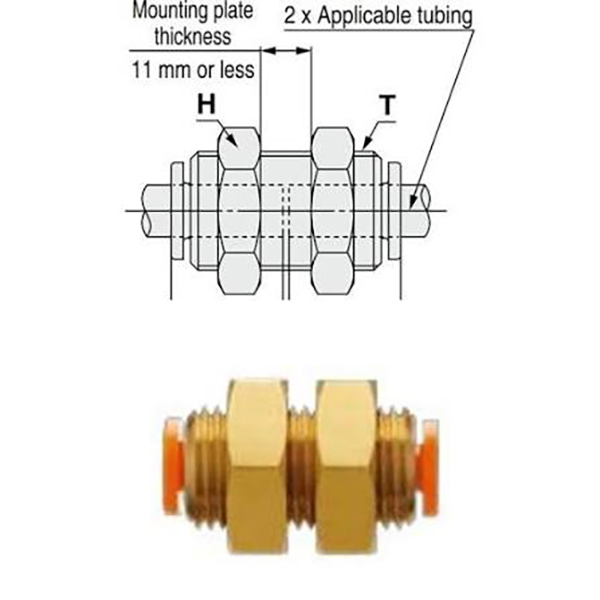

3.1 Giunto passaparete standard a doppio tubo (KQ2EXX-00)

  Caratteristiche della struttura:

     • Porte push-in di uguale diametro su entrambe le estremità. Sezione centrale con filettatura in ottone nichelato + controdado, fissata dopo il passaggio nel pannello

     • Canale di flusso diritto senza riduzione del diametro o cambio di direzione, caduta di pressione minima

     • I tubi dell'aria su entrambi i lati del pannello possono essere collegati direttamente senza adattatori aggiuntivi dopo l'installazione

3.2 Giunto passaparete compatto Mini a doppio tubo (KQ2EXX-00J)

  Caratteristiche della struttura:

     • Design miniaturizzato ottimizzato per microapparecchiature e pannelli sottili, lunghezza complessiva ridotta e diametro della filettatura inferiore rispetto alla versione standard

     • Adatto per pannelli sottili e spazi di installazione ristretti, scenari di cablaggio denso

     • Stessi parametri prestazionali del modello standard, solo dimensioni fisiche ridotte

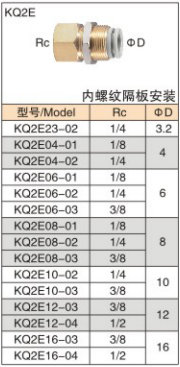

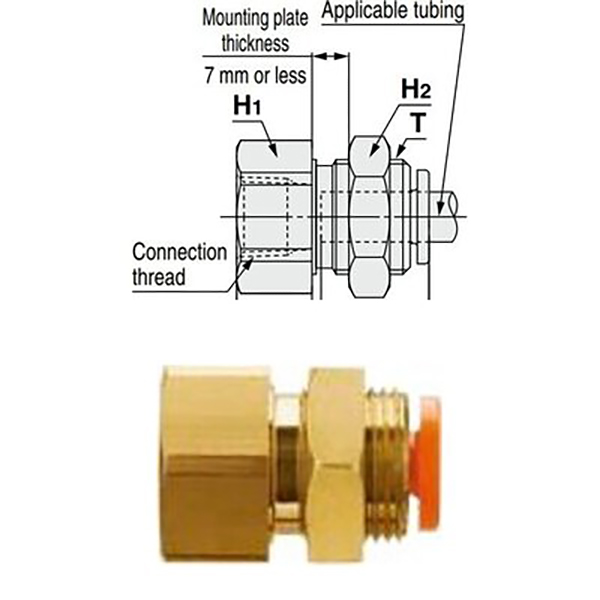

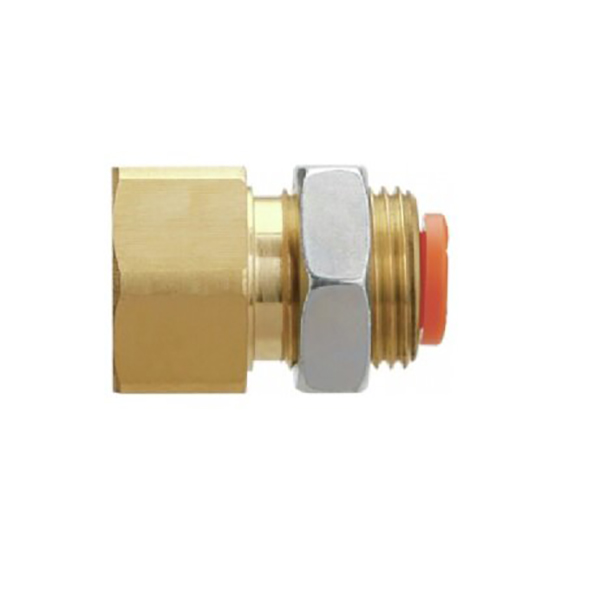

3.3 Filettatura femmina per raccordo passaparete del tubo (KQ2EXX-YY)

  Caratteristiche della struttura:

     • Un'estremità filettata femmina Rc (collega l'elettrovalvola, il cilindro, l'isola valvole all'interno del pannello), l'altra estremità porta a pressione per il tubo esterno

     • Viene fornito con sezione filettata e dado di bloccaggio per la penetrazione e il fissaggio del pannello. Realizzare l'installazione: valvola filettata interna + tubo dell'aria esterno

     • La porta filettata si accoppia direttamente con le valvole filettate standard; solo porta push-in esposta sul pannello esterno per un cablaggio pulito e anti-malfunzionamento

4. Specifiche tecniche generali (intera serie)

5. Linee guida per la selezione e l'installazione

  Guida alla selezione

     • Tubo dell'aria attraverso l'armadio di controllo/pannello delle apparecchiature, tubi su entrambi i lati → KQ2EXX-00

     • Solenoide/cilindro montato all'interno del pannello, tubo all'esterno → KQ2EXX-YY

     • Attrezzatura in miniatura/pannello sottile, spazio ristretto limitato → KQ2EXX-00J

  Note di installazione

  1. Raccomandazione sulla dimensione del foro del pannello:
     •Tubo Φ4Φ6: diametro foro consigliato Φ15mm
     •Tubo Φ8Φ10: diametro foro consigliato Φ20mm
     •Tubo Φ12Φ16: diametro foro consigliato Φ24mm

  2. Limite spessore pannello: versione standard ≤7mm; versione compatta J ≤5mm

  3. Preparazione del tubo: tagliare il tubo in modo piatto e senza bave. Inserire completamente fino allo scatto udibile per evitare perdite.

  4. Fissaggio del dado: fissare stringendo il dado di bloccaggio in dotazione dopo aver attraversato il pannello; Nastro in PTFE non richiesto per il tipo A (guarnizione di tenuta integrata).

  5. Applicazione sotto vuoto: scegliere il tipo A con guarnizione NBR per un mantenimento stabile del vuoto.

6. Confronto con modelli simili

7. Applicazioni tipiche

     • Paratia dell'armadio di controllo: KQ2E06-00 fa passare i tubi interni fuori dall'armadio per collegare i cilindri esterni, cablaggio ordinato

     • Montaggio a pannello dell'elettrovalvola: KQ2E06-01A per valvola all'interno del pannello, solo porta push-in esposta esternamente, pulita e anti-touch

     • Penetrazione della parete divisoria della camera bianca: penetrazione della linea d'aria sigillata tra la camera bianca e l'attrezzatura senza danneggiare l'ambiente pulito

     • Cablaggio ad alta densità per apparecchiature compatte: KQ2E04-00J per pannello sottile su macchinari di piccole dimensioni per risparmiare spazio per il layout multicircuito
