Raccordo push-in a gomito maschio serie KQ2K

Il raccordo a gomito maschio a innesto SOLH KQ2K a 45° è completamente intercambiabile con SMC KQ2K. Sviluppato da Richge Technology con lavorazione di precisione, questo connettore girevole one-touch si adatta all'automazione compatta e ai circuiti del vuoto. La nostra fabbrica mantiene scorte stabili e una grande capacità produttiva, fornendo clienti di automazione globali. Dotato di corpo in PBT e guarnizione in NBR, supporta aria compressa da -100 kPa a 1,0 MPa per cilindri di piccole dimensioni e utensili pick-and-place.

Invia richiesta

Descrizione del prodotto

Raccordo istantaneo a gomito maschio a 45° serie KQ2K | Connettore pneumatico equivalente SMC KQ2K

Marca: SOLH di Riche Technology | Raccordo istantaneo a gomito con filettatura maschio da 45 gradi serie KQ2

1. Panoramica del prodotto

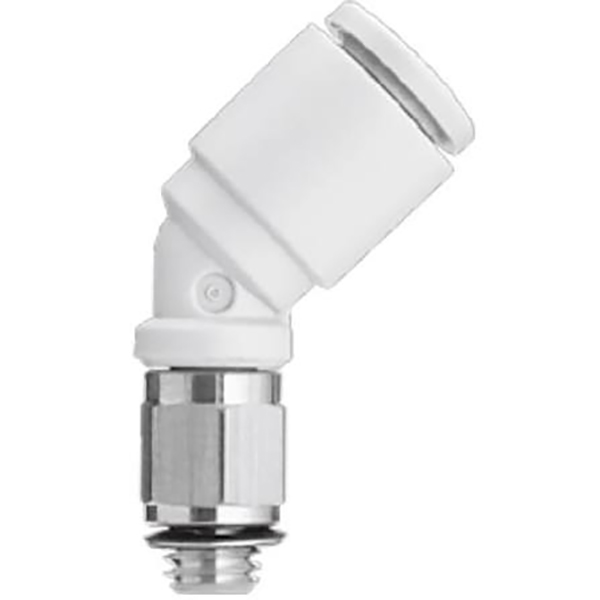

KQ2K è il gomito con filettatura maschio a 45° della serie di raccordi push-in in corpo bianco di seconda generazione SOLH KQ2, completamente intercambiabile con SMC KQ2K. Presenta un design angolato a 45° per risparmiare spazio di installazione. L'estremità filettata supporta la rotazione libera di 360° per la regolazione della direzione dopo il montaggio. Adatto sia per tubazioni per aria compressa che per vuoto, ampiamente utilizzato su piccoli cilindri pneumatici, maschere di automazione e gruppi pneumatici compatti.

2. Spiegazione del codice modello

Esempio: KQ2K06-01A
KQ2: serie di raccordi push-in di 2a generazione (corpo bianco)
K: gomito maschio a 45°
06: diametro esterno del tubo corrispondente Φ6mm
01: specifica filettatura R18; opzioni comuni: M5/01/02
A: Tipo di guarnizione; S = guarnizione adesiva preverniciata filettata

Segmento di codice	Descrizione
KQ2K	Serie: KQ2 Gomito filetto maschio 45°
04/06/08	Diametro esterno del tubo: Φ4 / Φ6 / Φ8 mm
M5/01/02	Filettatura metrica M5 / Filettatura conica R1/8 / R1/4
A	Guarnizione di tenuta, riutilizzabile dopo lo smontaggio
S	Adesivo preapplicato con filo, non riutilizzabile

3. Elenco dei modelli popolari

Modellolo	Diametro esterno del tubo	Filo	Applicazione
KQ2K04-M5A	Φ4	M5	Piccoli cilindri
KQ2K06-01A	Φ6	R1/8	Standard, il più popolare
KQ2K08-02A	Φ8	R1/4	Flusso elevato

4. Specifiche tecniche principali

Articolo	Parametro
Fluido applicabile	Aria compressa, acqua (senza congelamento)
Pressione operativa	-100kPa (vuoto) ~ 1,0 MPa
Pressione di prova	3,0 MPa a 23 ℃
Temperatura operativa	-5℃~+60℃; per acqua: 0 ~ 40 ℃
Materiale	Filettatura in ottone + corpo in PBT + ganascia in SUS304 + guarnizione in NBR
Caratteristiche principali	Angolo di 45°, salvaspazio, posizionamento ruotabile a 360°, compatibile con il vuoto

5. Confronto tra KQ2K e KQ2L e KQ2W

Modellolo	Tipo	Caratteristica
KQ2K	Gomito maschio 45°	Angolo inclinato, risparmio di spazio compatto
KQ2L	Gomito maschio a 90°	Angolo retto, uso generale più ampiamente utilizzato
KQ2W	Gomito maschio prolungato a 90°	Corpo più lungo, evita interferenze meccaniche

6. Linee guida per l'installazione

• Tagliare il tubo in piano senza sbavature; inserire completamente il tubo finché non si sente il "clic".

• L'estremità filettata può ruotare di 360°, regolare liberamente la direzione dopo l'installazione.

• Il tipo A con guarnizione può essere montato e smontato ripetutamente; Il tipo S con colla per fili non può essere riutilizzato.

7. Guida alla selezione

• 45° per cilindro piccolo → KQ2K04-M5A

• Gomito 45° standard (prima scelta) → KQ2K06-01A

• Gomito a 45° ad alta portata → KQ2K08-02A

8. Scenari applicativi

• Tubazioni pneumatiche compatte su piccoli cilindri e attuatori miniaturizzati

• Utensili di automazione in cui il gomito a 90° causa interferenze, il percorso a 45° consente di risparmiare spazio

• Circuiti d'aria a vuoto e pressione positiva per apparecchiature pick-and-place

• Disposizione pneumatica interna del telaio della macchina con spazio limitato
