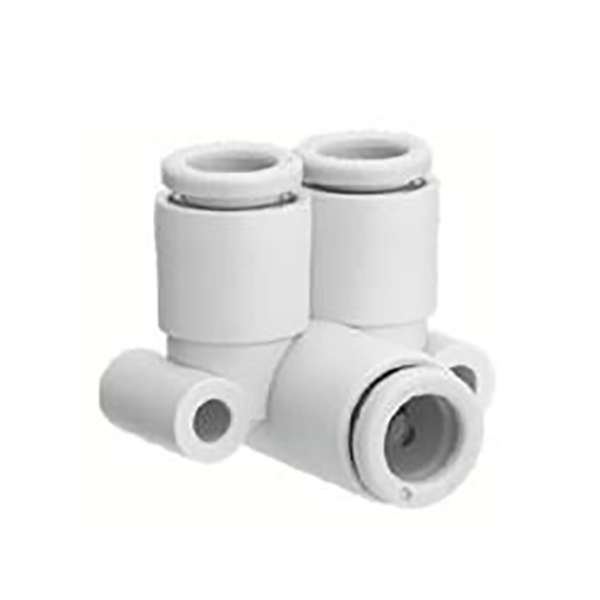

Raccordo push-in a gomito doppio tipo L serie KQ2LU

Raccordo a innesto a gomito doppio tipo L serie KQ2LU | Connettore di diramazione pneumatico 1 a 2

Marca: SOLH di Riche Technology | Raccordo pneumatico one-touch 1 in 2 out compatibile con forma a L SMC KQ2LU

1. Panoramica del prodotto

     KQ2LU è un raccordo di derivazione a doppia uscita a forma di L della serie di raccordi istantanei SOLH KQ2, completamente intercambiabile con SMC KQ2LU. Adotta un design con diramazione 1-2 a forma di L a 90°, con ingresso singolo nella parte inferiore e due uscite del tubo di uguali dimensioni nella parte superiore. Funziona per generatori di vuoto, ventose e circuiti pneumatici di cilindri, doppia funzione per pressione positiva e vuoto.

  Tre versioni strutturali disponibili:
     Versione con filettatura maschio conica imperiale: Filettatura maschio R inferiore, due porte push-in di uguale diametro sulla parte superiore. Disposizione a 90° per diramare due tubi dell'aria lateralmente dalla faccia della filettatura.
     T a diametro uguale per tutti i tubi (suffisso -00): Tutte e tre le porte sono di tipo push-in, un ingresso e due uscite con diametro esterno del tubo identico.
     Versione con filettatura micrometrica M: Filettatura micrometrica inferiore M5/M6, due porte push-in a foro piccolo, adatte per moduli di vuoto miniaturizzati e piccoli cilindri.

  Costruzione push-to-connect, il tubo si blocca automaticamente al momento dell'inserimento. Collare con rilascio a pressione per staccare il tubo per un semplice montaggio e smontaggio. Ampiamente utilizzato per una fonte di vuoto che aziona due ventose, risparmiando spazio sulle tubazioni all'interno dei bracci robotici e degli strumenti di automazione.

2. Funzionalità principali

      • Corpo in POM rinforzato; la sezione filettata utilizza ottone nichelato per resistenza alla ruggine e all'usura. Anelli di tenuta in gomma nitrilica NBR.

     • Adatto per aria compressa a pressione positiva e vuoto a pressione negativa, abbinato ai generatori di vuoto ZH/BM/PBM/PBX.

     • Disposizione tipo L a 90°. Rispetto ai comuni raccordi a Y, si adatta meglio allo spazio di montaggio laterale stretto.

     • Due uscite di uguale diametro per bilanciare il flusso d'aria, consentendo la raccolta sincrona del materiale tramite doppie ventose.

     • Compatibile con tubo dell'aria in PU e tubo in nylon PA, dimensioni del tubo Φ4/Φ6/Φ8/Φ10/Φ12.

3. Spiegazione del codice modello

  Esempi:
     KQ2LU04-01S: Gomito doppio tipo L per doppie uscite del tubo Φ4, filettatura conica maschio R18
     KQ2LU06-00: T di diametro uguale tipo L, tutte e tre le porte per tubi Φ6
     KQ2LU04-M5: gomito doppio tipo L con doppie porte per tubo Φ4, filettatura maschio metrica M5×0,8

4. Specifiche tecniche principali

5. Elenco completo dei modelli

5.1 Versione con filettatura conica maschio imperiale

5.2 Tutte le versioni a inserimento a diametro uguale (suffisso -00)

Versione con filettatura micrometrica da 5,3 M

6. Scenari applicativi

     • Ramo della ventosa a vuoto: all'uscita del generatore di vuoto ZH/BM/PBM/PBX, dividere una linea del vuoto in due per ventose doppie

     • Dispositivo di automazione: la singola fonte d'aria fornisce due microcilindri in modo sincrono

     • Effettore finale del robot, ramificazione laterale di tipo L in spazi ristretti per ridurre la quantità di raccordi

     • Circuiti di prelievo sottovuoto per imballaggi, elettronica 3C e apparecchiature di smistamento logistico

7. Note di installazione

     • L'estremità del tubo deve essere piatta e priva di bave. Le bave graffiano gli anelli di tenuta e causano perdite d'aria o di vuoto.

     • Inserire il tubo completamente fino in fondo. Premere l'anello di rilascio prima di estrarre il tubo; non strattonare con forza il tubo.

     • Mantenere le due lunghezze di tubo quanto più uniformi possibile per garantire una pressione bilanciata per due ventose.

     • È preferibile un tubo in nylon PU/PA. Si sconsiglia l'uso di tubi morbidi in PE a parete sottile.
