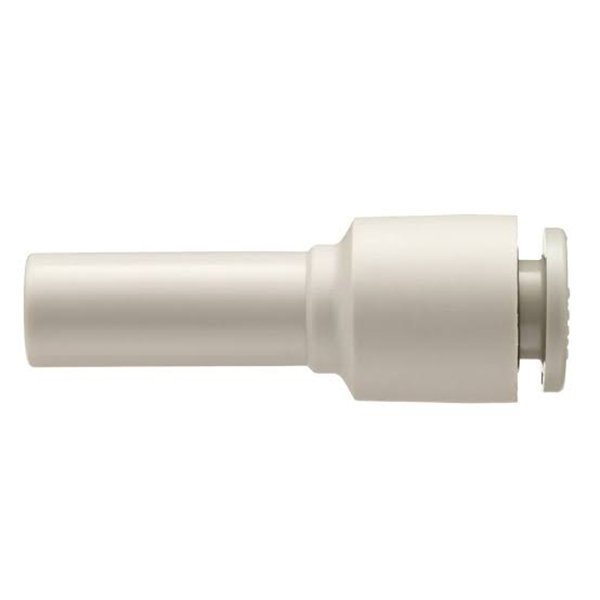

KQ2R Tappo terminale femmina a pressione in plastica

Raccordo push-in dritto riduttore serie SOLH KQ2R | Accoppiatore per tubi di diametro diverso

Marca: SOLH di Riche Technology | Raccordo pneumatico diritto one-touch riducente equivalente SMC KQ2R

1. Panoramica del prodotto

     KQ2R è un raccordo push-in diritto di riduzione della serie KQ2, noto anche come accoppiatore per tubi di diametro diverso. È appositamente progettato per il collegamento in linea di due tubi dell'aria con diametri esterni diversi, uno degli accessori di riduzione più comunemente utilizzati nei sistemi pneumatici.

2. Spiegazione del modello e della struttura

  Esempio di modello: KQ2R06-08
     KQ2: serie di raccordi istantanei SMC di seconda generazione
     R: Riduttore, struttura diritta riducente
     06: diametro esterno del tubo della porta ① (mm, Φ6mm)
     08: diametro esterno del tubo della porta ② (mm, Φ8 mm)

  Caratteristiche strutturali

     • Entrambe le estremità adottano porte one-touch standard KQ2; un'estremità per tubo con diametro esterno piccolo e l'altra per tubo con diametro esterno grande con canale di flusso interno diritto, realizzando una connessione in linea per tubi di diametro diverso.

     • Transizione rastremata all'interno del canale, caduta di pressione inferiore rispetto al montaggio diviso (raccordo diritto + riduttore separato). Ideale per circuiti pneumatici sensibili al flusso e alla caduta di pressione.

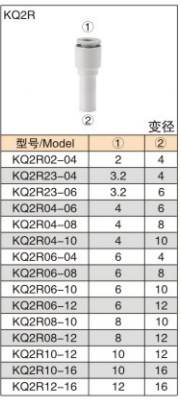

3. Tabella delle specifiche complete

4. Specifiche tecniche generali (coerenti con la serie completa KQ2)

5. Linee guida per la selezione e il funzionamento

   Regola di selezione: scegliere KQ2R per il collegamento in linea di due tubi con diametro esterno diverso, non sono necessari raccordi combinati aggiuntivi.

     • L'estremità del tubo deve essere tagliata in modo piatto e priva di bave. Inserire completamente il tubo finché non si sente un "clic" per evitare perdite d'aria.

     • Per la rimozione: premere il collare di rilascio sulla porta e tirare il tubo verso l'esterno; non tirare con la forza bruta.

     • La caduta di pressione aumenta con una maggiore differenza di diametro. Preferire modelli con piccola differenza di diametro in condizioni di flusso elevato.

6. Scenari applicativi tipici

     • Transizione del diametro del tubo: Converti il ​​tubo principale Φ8 in tubo Φ6 tramite KQ2R06-08 per abbinare cilindri di diverse dimensioni senza adattatori aggiuntivi.

     • Retrofitting della macchina: collegare il tubo Φ6 della vecchia attrezzatura con il tubo Φ8 della nuova macchina per compatibilità, non è necessaria la sostituzione completa del tubo.

     • Collegamento al circuito del vuoto: Accoppiare linee del vuoto con diametri diversi. Il design a basse perdite mantiene il livello di vuoto stabile.
