Raccordi automatici pneumatici serie KQ2V

Raccordi pneumatici a innesto a L serie SOLH KQ2V | Equivalente a SMC KQ2V

Marca: SOLH di Riche Technology | Famiglia di connettori pneumatici a L one-touch KQ2V

1. Panoramica del prodotto

     Le serie SOLH KQ2V sono raccordi pneumatici push-in di tipo L con filettatura maschio con più varianti di derivazione. Progettato per la distribuzione della sorgente d'aria e il cambio di direzione della tubazione nei circuiti pneumatici. Completamente intercambiabile con la serie KQ2V di SMC. Costruito con corpo in plastica tecnica bianca e filo in ottone nichelato. Montaggio rapido senza adesivo. Compatibile con tubi pneumatici PU e PA. Ampiamente utilizzato in macchinari di automazione, pick & place con vuoto e sistemi di tubazioni per cilindri.

  Cinque sottomodelli per diverse esigenze di layout:

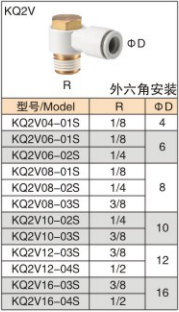

     KQ2V: Uscita singola standard di tipo L, montaggio esagonale esterno, 1 ingresso 1 uscita

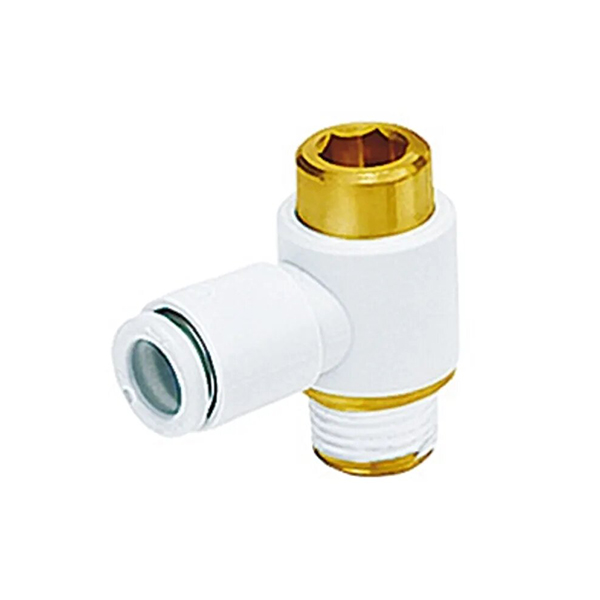

     KQ2VS: Uscita singola standard di tipo L, montaggio con presa esagonale interna, 1 ingresso 1 uscita

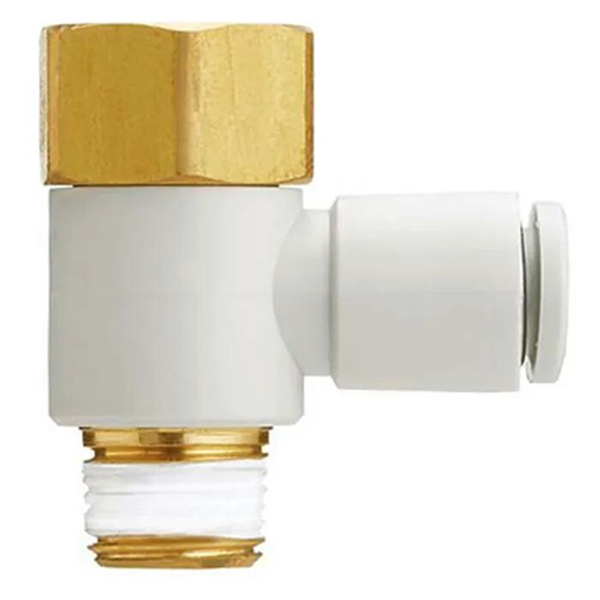

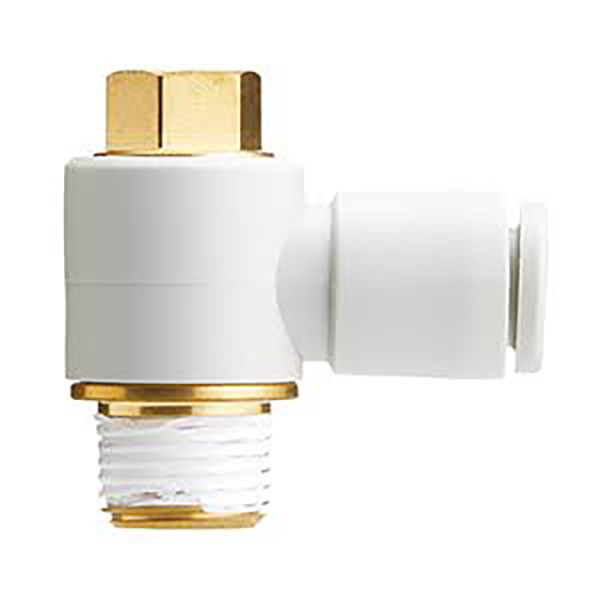

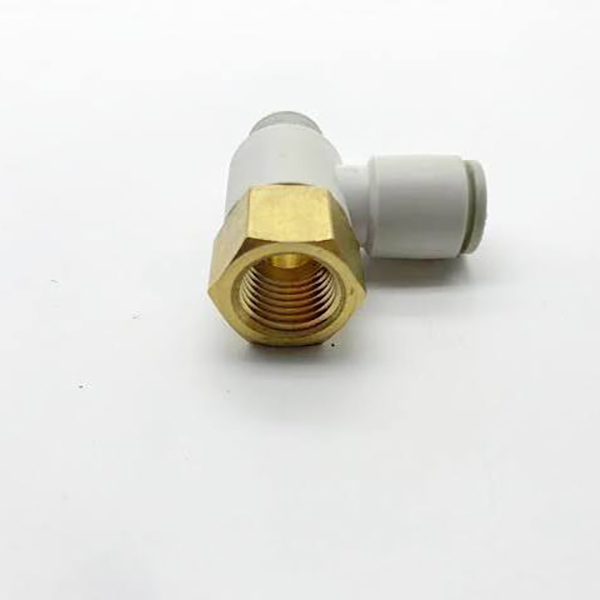

     KQ2VF: Raccordo L collegabile in cascata, filettatura maschio R + filettatura femmina Rc, collegamento in serie disponibile, 1 ingresso 1 uscita

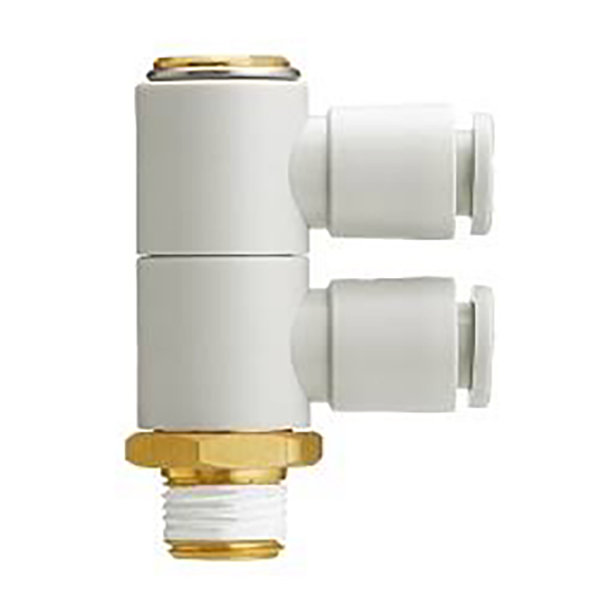

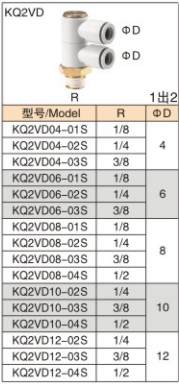

    KQ2VD: Raccordo verticale 1 a 2, un ingresso con filettatura maschio, due uscite per tubi di uguale diametro

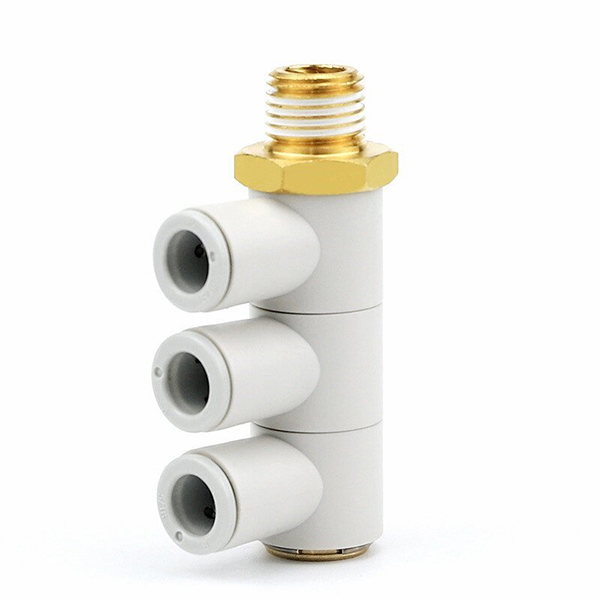

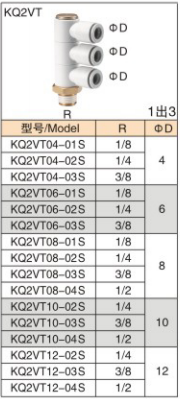

     KQ2VT: Raccordo verticale da 1 a 3 diramazioni, un ingresso con filettatura maschio, tre uscite per tubi di uguale diametro

2. Spiegazione del codice modello

  Esempio: KQ2VD04-01S

      KQ2V = Codice base della serie

      D  T / S / F = suffisso struttura

     D: ramo verticale 1 a 2

     T: ramo verticale da 1 a 3

     S: Gomito L esagonale interno

      F: Gomito L collegabile in cascata

     Nessun suffisso: gomito a L standard esagonale esterno

     04 = diametro esterno del tubo ΦD: 4 mm

     01S = Filetto maschio R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabella riepilogativa delle specifiche

4. Condizioni materiali e operative

5. Caratteristiche del sottomodello

     • KQ2V (gomito a L esagonale esterno): Gomito standard a L con estremità filettata esagonale esterna per serraggio con chiave. Il tipo base più utilizzato, supporta tubi di grandi dimensioni max Φ16.

     • KQ2VS (gomito a L esagonale interno): Esagono interno svasato sull'attacco filettato. Progettato per spazi di installazione ristretti e confinati. La variante con filettatura piccola M5 si adatta ai cilindri in miniatura.

     • KQ2VF (gomito a L collegabile in cascata): Dotato di filettatura maschio R e filettatura femmina Rc. È possibile collegare più raccordi in serie per diramazioni a percorso multiplo, riducendo la necessità di blocchi collettori.

     • KQ2VD (ramo verticale 1-a-2): Ingresso aria a filettatura singola, diviso verticalmente in due uscite uguali del tubo. Distribuzione dell'aria compatta 1-in-2-out, riduce il numero totale di raccordi.

     • KQ2VT (ramo verticale da 1 a 3): Ingresso aria a filettatura singola, diviso verticalmente in tre uscite uguali del tubo. Mini collettore aria, comunemente utilizzato per la distribuzione dell'aria multiventose in automazione.

6. Istruzioni per l'installazione

     •  Tagliare l'estremità del tubo perpendicolare e piatta. Inserire il tubo direttamente nel raccordo finché non si sente un "clic" per confermare il bloccaggio.

     •  Rimozione del tubo: premere il collare di rilascio bianco sul raccordo e tirare contemporaneamente il tubo verso l'esterno.

     •  Avvolgere il nastro in PTFE sulle filettature. Stringere solo sulla sezione esagonale; non applicare mai coppia sul corpo in plastica per evitare rotture.

     •  Per la serie KQ2VF con collegamento in serie, garantire un'adeguata tenuta della filettatura per evitare perdite d'aria.

7. Scenari applicativi

     • Macchine per l'automazione

     • Sistemi robotizzati a ventose sottovuoto

     • Distribuzione della sorgente d'aria per cilindri pneumatici

     • Circuiti pneumatici su linee di produzione

     • Macchine per imballaggio e circuiti d'aria per dispositivi di prova
