Gomito a innesto con filettatura maschio estesa serie KQ2W

Gomito a innesto con filettatura maschio estesa serie SOLH KQ2W | Raccordo pneumatico equivalente SMC KQ2W

Marca: SOLH di Riche Technology | KQ2W Gomito one-touch di tipo L esteso

1. Panoramica del prodotto

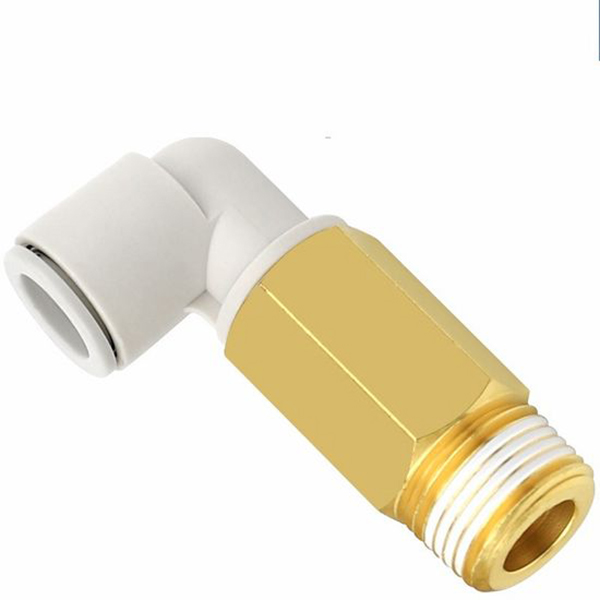

     La serie KQ2W è un gomito a innesto con stelo esteso di tipo L all'interno della famiglia di raccordi pneumatici SOLH KQ2. Costruzione ad angolo retto di 90°. Un'estremità filettata maschio (filettatura conica imperiale R/filettatura metrica M fine), l'altra estremità per l'inserimento del tubo pneumatico PU/PA. La serie comprende anche la versione estesa non riduttrice KQ2Wxx-99, entrambe le estremità per il collegamento del tubo per l'allungamento della tubazione e l'eliminazione degli ostacoli.

     Vantaggio fondamentale: Il design dello stelo esteso risolve i vincoli di spazio di installazione e le interferenze meccaniche. Struttura one-touch, inserimento e rimozione del tubo senza attrezzi. Corpo in plastica + sezione filettata in ottone, antinvecchiamento, compatibile con circuiti pneumatici e vuoto. Sostituto dell'importazione diretta per la serie SMC KQ2W per progetti all'estero.

2. Spiegazione del codice modello

  Formato: KQ2W □□ - □□S

     KQ2W: codice serie per gomito prolungato tipo L

     □□: diametro esterno del tubo ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Suffisso:01S02S/03S/04S: Filettatura maschio imperiale R (1/8",1/4",3/8",1/2")

     M3GM5: filettatura maschio metrica M3×0,5 / M5×0,8
     -99: Versione estesa senza riduzione, connessione per tubo dello stesso diametro su entrambe le estremità, senza filettatura

3. Specifiche tecniche e materiale chiave

4. Elenco completo dei modelli

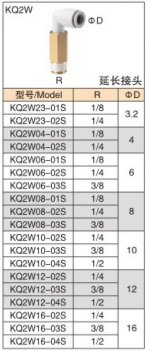

4.1 Versione con filettatura imperiale R (filettatura maschio in ottone)

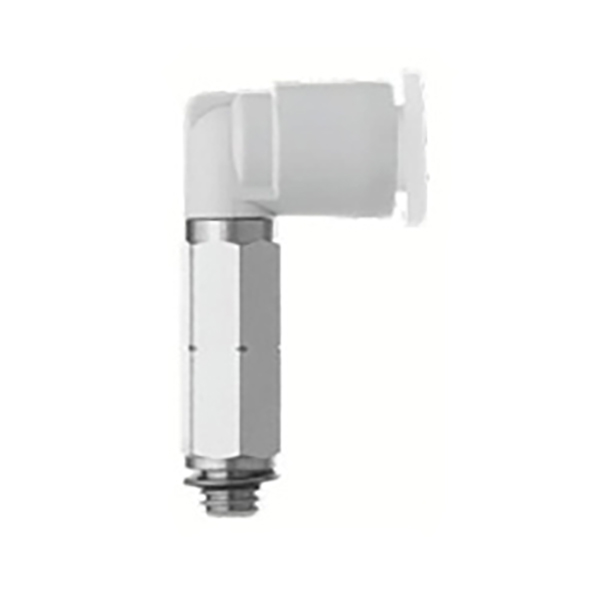

4.2 Versione con filettatura metrica M

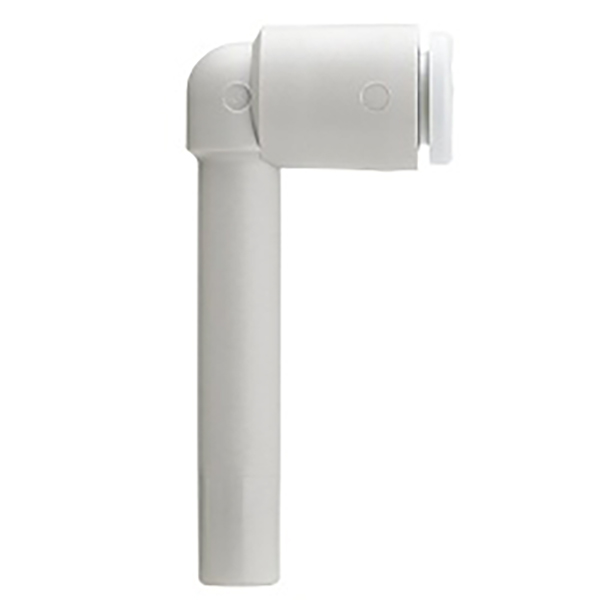

4.3 Versione estesa senza riduzione (da tubo a tubo, senza filettatura)

5. Scenari applicativi

     • Evitare interferenze meccaniche per cilindri, generatori di vuoto ed elettrovalvole; estendere e reindirizzare la direzione della pipeline

     • Instradamento dei tubi esteso a 90° per circuiti di ventose robotizzate in linee di automazione compatte

     • Sostituzione diretta dell'originale SMC KQ2W, sostituzione dell'importazione per la riduzione dei costi

6. Note di installazione

      • Tagliare il tubo verticalmente e in piano, inserirlo completamente fino al fondo per garantire la tenuta.

     • Il nastro in PTFE può essere avvolto sui fili; non stringere eccessivamente le filettature per evitare la rottura del corpo del raccordo.

     • Rimozione del tubo: premere l'anello di rilascio bianco e tirare contemporaneamente il tubo verso l'esterno.
