Serie KQ2X / KQ2XD Raccordo istantaneo multidirezionale riduttore

SOLH Serie KQ2X / KQ2XD Raccordo rapido a Y e multidirezionale | Separatore pneumatico equivalente SMC

Marca: SOLH di Riche Technology | SMC KQ2X / KQ2XD Riduttore di ricambio a Y e splitter push-in a 4 vie

1. Panoramica del prodotto

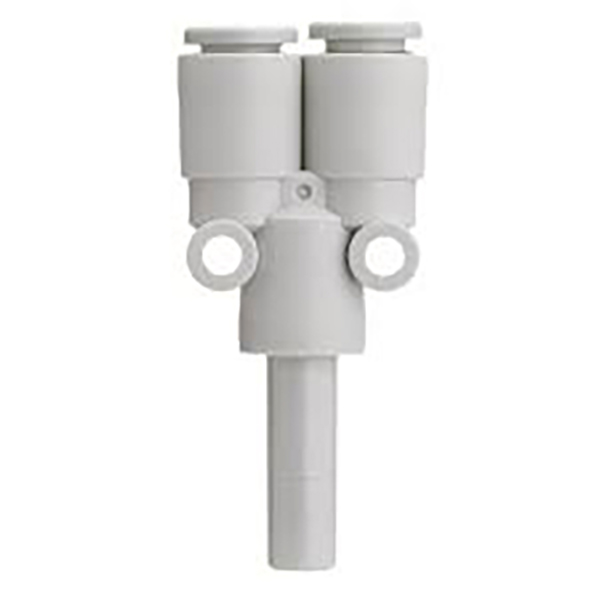

Serie KQ2X: splitter riduttore di tipo Y, 1 ingresso 2 uscite

     KQ2X è un raccordo istantaneo ridotto 1 a 2 a forma di Y. La porta ② è una porta a stelo singolo; L'attacco ① è costituito da due attacchi push-in identici. Divide un flusso d'aria in entrata in due uscite di uguale diametro con diverse dimensioni del tubo di ingresso e di uscita, realizzando una riduzione e una ramificazione della tubazione per i circuiti pneumatici e la distribuzione della linea del vuoto.

     Materiale: Corpo in plastica PBT, anelli di tenuta in NBR. Compatibile con tubi pneumatici PU/PA. Montaggio rapido a pressione, non è richiesto alcun nastro in PTFE.

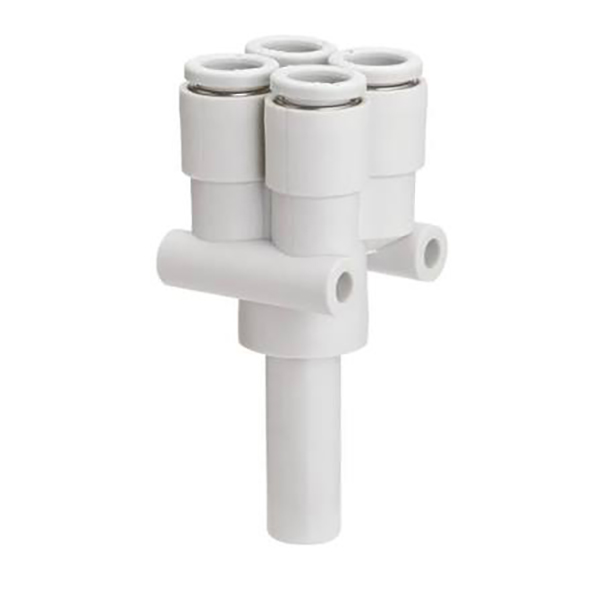

Serie KQ2XD: splitter a 4 vie di tipo incrociato, 1 ingresso 4 uscite

     KQ2XD è un raccordo istantaneo multiporta con riduzione da 1 a 4. La porta ② è una porta a stelo singolo; La porta ① fornisce quattro porte push-in identiche. Divide un'alimentazione d'aria in quattro rami di uguale diametro con un design ridotto, risparmiando spazio di montaggio. Ideale per il vuoto miniaturizzato multistazione o la distribuzione pneumatica.

Materiale uguale a KQ2X: corpo in PBT + guarnizioni in NBR, struttura push-in, compatibile con tubi dell'aria in PU e nylon.

2. Spiegazione del codice modello

Serie KQ2X

  Formato: KQ2XXX-XX
     Prime due cifre: diametro esterno del tubo di due porte di diramazione (porta ①)
     Ultime due cifre: diametro esterno dello stelo della porta di ingresso principale (porta ②)
     Esempio: KQ2X04-06 → Attacco ①: due attacchi push-in × Φ4; Porta ②: stelo Φ6

Serie KQ2XD

   Formato: KQ2XDXX-XX
     Prime due cifre: diametro esterno del tubo di quattro porte di diramazione (porta ①)
     Ultime due cifre: diametro esterno dello stelo della porta di ingresso principale (porta ②)
     Esempio: KQ2XD04-06 → Quattro porte × Φ4 sulla porta ①; Porta ②: stelo Φ6

3. Specifiche tecniche chiave e guida all'installazione

Istruzioni per l'installazione

     • Tagliare il tubo in modo squadrato e verticale, inserirlo completamente nel raccordo finché non è posizionato correttamente.

     • Per rimuovere il tubo: premere prima l'anello di rilascio, quindi estrarre il tubo.

Guida alla differenziazione

     • KQ2X: 1 ingresso, 2 uscite (splitter a 2 vie tipo Y)

     • KQ2XD: 1 ingresso, 4 uscite (sdoppiatore incrociato a 4 vie)

Scenari applicativi

     • Distribuzione del circuito del vuoto per ventose multiple in automazione

     • Ramo pneumatico per piccole maschere, 3C e attrezzature per l'imballaggio

     • Collettore compatto per moduli di vuoto miniaturizzati multistazione

     • Divisione della linea d'aria dell'effettore finale robotizzato con ingombro ridotto
