Raccordo a innesto a T maschio serie KQ2Y

SOLH KQ2Y Male Run Tee, chiamato anche Service Tee, è un connettore a T pneumatico con 1 ingresso filettato maschio e 2 uscite push-in della famiglia di raccordi istantanei KQ2. Può diramare direttamente le linee dell'aria dalle porte filettate sui cilindri e sulle elettrovalvole senza tagliare il tubo principale. Filettatura ruotabile a 360°, compatibile con sistemi ad aria compressa e vuoto, intercambiabile con SMC KQ2Y per tubazioni pneumatiche di automazione industriale.

Raccordo a innesto a T maschio serie SOLH KQ2Y | Connettore pneumatico a T di servizio

Marca: SOLH di Riche Technology | Raccordo istantaneo equivalente a T maschio equivalente KQ2Y SMC (T di servizio).



1. Panoramica del prodotto

     KQ2Y è il T maschio (comunemente noto come T di servizio) della serie di raccordi istantanei SOLH KQ2. La sua configurazione principale è1 ingresso filetto maschio + 2 uscite push-in di uguale diametro. Dirama due tubi dell'aria direttamente dalla porta filettata principale ed è uno dei raccordi di diramazione più utilizzati nei sistemi pneumatici.


2. Regole di denominazione dei modelli

  Esempio di suddivisione del modello:KQ2Y06-01AS
     KQ2: raccordo automatico di seconda generazione serie KQ2 (corpo bianco)
     Y: Run Tee, T di tipo T con filettatura maschio (1 ingresso filettato, 2 uscite a innesto)
     06: Diametro esterno del tubo per uscite push-in: φ6mm
     01: Specifica filettatura maschio (R18; metrico M3/M5/M6)
     A: Guarnizione di tenuta per montaggi e smontaggi ripetuti; S: sigillante per filetti preapplicato, non riutilizzabile; N: Resistente alla corrosione nichelato

  Esempio:KQ2Y04-M5A → Ingresso filettatura maschio M5, doppie uscite push-in da φ4mm, guarnizione di tenuta.


3. Struttura e caratteristiche principali

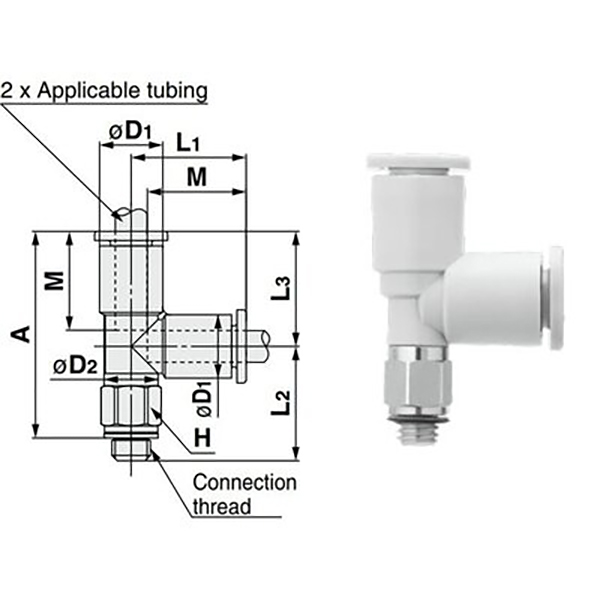

  3.1 Struttura di tipo T (1 ingresso, 2 uscite)

     • Ingresso: Filettatura maschio (metrica M/Imperiale R), si collega a valvole, cilindri pneumatici e tubazioni principali

     • Punti vendita: 2 porte push-in di uguale diametro per tubi in PU/nylon, connessione senza attrezzi

     • Supporti terminali del filoRotazione di 360°. L'orientamento può essere regolato liberamente dopo il montaggio per eliminare lo stress da torsione sui tubi.

  3.2 Vantaggi principali

     • Design di facile manutenzione: Non è necessario tagliare il tubo principale. Si dirama direttamente dalla porta filettata per facilitare l'aggiunta e la manutenzione del circuito.

     • Compatto e leggero: Corpo in plastica PBT + filettatura in ottone nichelato, ingombro ridotto e peso ridotto.

     • Compatibile con l'aspirapolvere: Funziona con un vuoto di -100 kPa fino a una pressione positiva di 1,0 MPa, adatto per circuiti a vuoto.

     • Elevate prestazioni di tenuta: Anello di tenuta in NBR. La guarnizione di tipo A consente ripetuti smontaggi; Il sigillante preverniciato di tipo S previene le perdite.

     • Facile rilascio del tubo: Pulsante di rilascio rotondo. Premere per rimuovere il tubo senza danneggiare la parete esterna del tubo.


4. Elenco modelli e specifiche

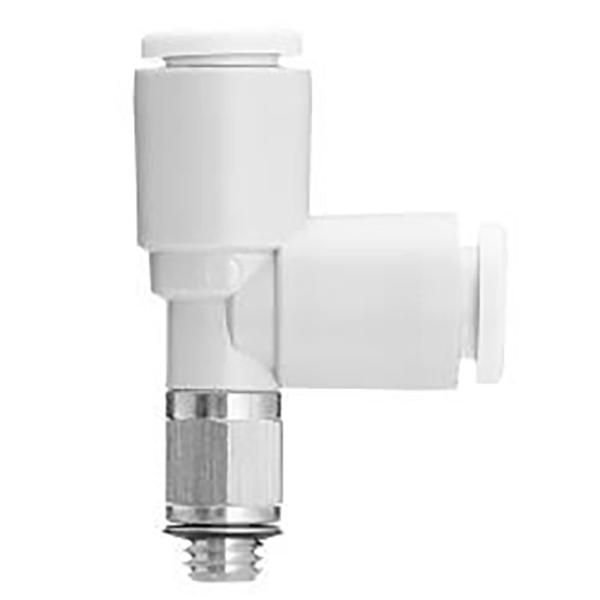

  4.1 Filettatura metrica (M3/M5/M6)

Modellololo

Diametro esterno del tubo (mm)

Specifiche della filettatura

KQ2Y23-M3G

3.2

M3×0,5

KQ2Y23-M5

3.2

M5×0,8

KQ2Y04-M5

4

M5×0,8

KQ2Y04-M6

4

M6×1.0

KQ2Y06-M5

6

M5×0,8

KQ2Y06-M6

6

M6×1.0

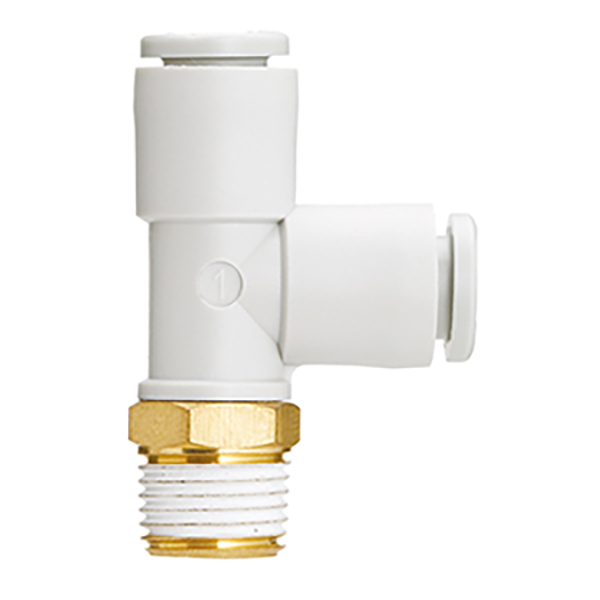

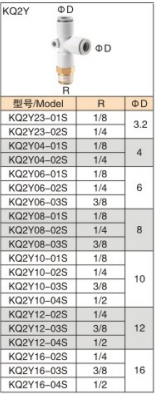

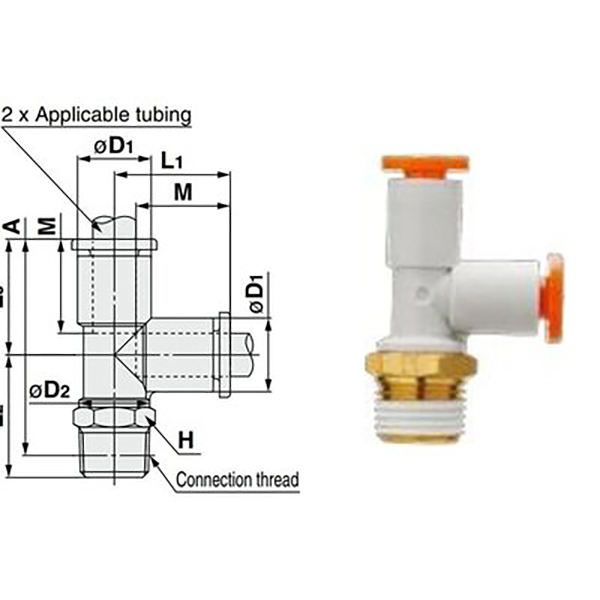

  4.2 Filettatura tubo imperiale (R1/8 ~ R1/2, standard industriale)

Modellololo

Diametro esterno del tubo (mm)

Specifiche della filettatura

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (il più popolare)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Specifiche tecniche generali (standard serie KQ2)

Articolo

Parametro

Fluido applicabile

Aria compressa, vuoto, acqua pulita (non congelante)

Pressione operativa

-100kPa (vuoto) ~ 1,0MPa

Pressione di scoppio

3,0 MPa a 23 ℃

Intervallo di temperatura

-5℃ ~ +60℃ (Acqua: 0~40℃)

Tubi compatibili

Tubo in PU, nylon, nylon morbido, FEP / PFA PTFE

Materiali

Corpo: plastica tecnica PBT bianca
Ganascia: acciaio inossidabile SUS304 (anti-estrazione)
Guarnizione: gomma nitrilica NBR
Discussione: ottone nichelato, resistenza alla corrosione


6. Confronto di selezione: KQ2Y vs KQ2D vs KQ2T

Modellololo

Struttura

Configurazione della porta

Applicazione principale

KQ2Y

T di servizio di tipo T

1 filetto maschio + 2 push-in

Diramarsi dalla porta filettata principale, aggiungere nuovi circuiti

KQ2D

T uguale di tipo Y

3 porte push-in

Linea di tubi divisa 1 a 2, bassa resistenza al flusso

KQ2T

T uguale di tipo T

3 porte push-in

Divisione ad angolo retto standard, priorità di costo


7. Linee guida per la selezione e l'installazione

  Guida alla selezione

     • Diramazione dall'elettrovalvola/attacco filettato maschio del cilindro → KQ2Y (ad es. KQ2Y06-01AS)

     • Divisione 1 a 2 nel tubo centrale, requisiti di bassa rumorosità → KQ2D

     • Divisione ad angolo retto standard, progetto sensibile ai costi → KQ2T

  Note di installazione

     • Tagliare il tubo in modo piatto senza sbavature. Inserire completamente il tubo finché non si sente un clic per evitare perdite d'aria.

     • Il tipo A (guarnizione) può essere smontato ripetutamente; Il tipo S (sigillante prerivestito) necessita di essere sigillato nuovamente dopo lo smontaggio.

     • Per le applicazioni con vuoto, selezionare il Tipo A con guarnizione NBR per mantenere un livello di vuoto stabile.


8. Applicazioni tipiche

     • Derivazione uscita elettrovalvola: KQ2Y06-01AS montato sull'attacco R1/8 dell'elettrovalvola a 5/2 vie per alimentare due cilindri pneumatici.

     • Controllo cilindro sincronizzato: KQ2Y08-02AS sull'attacco filettato principale R1/4 da dividere in due tubi φ8 per l'attuazione sincrona del doppio cilindro.

     • Retrofit del circuito del vuoto: si dirama dalla porta filettata principale del generatore di vuoto alle ventose del vuoto, facile da manutenere e modificare.
