Raccordo per tubo push-to-connect serie KQZT

SOLH Serie KQ2T Raccordi istantanei a T e a croce di tipo T | Connettori di derivazione pneumatici equivalenti SMC KQ2T

Marca: SOLH di Riche Technology | Raccordi pneumatici one-touch a T e a croce KQ2T

1. Panoramica del prodotto

     La serie KQ2T appartiene alla famiglia completa di raccordi istantanei pneumatici SOLH KQ2, caratterizzata da un design plug-and-play rapido senza attrezzi per la diramazione della tubazione dell'aria a 3 e 4 vie. Questa linea di prodotti comprende raccordi a T di tipo T e a quattro vie a croce, comprese le versioni con diametro uguale, riduttori, con filettatura maschio (imperiale/metrica) per soddisfare le diverse esigenze di deviazione del circuito pneumatico e di connessione della tubazione.

  Classificazione dei sottomodelli:
     KQ2T: Raccordo a T a 3 porte tipo T (diametro uguale/riduttore/tipo con filettatura esterna)
     KQ2TW: Raccordo a croce a 4 vie (diametro uguale per tutte le porte)
     KQ2TX: Raccordo a croce a 4 vie (1a specifica riduttrice)
     KQ2TY: Raccordo a croce a 4 vie (seconda specifica di riduzione)

  Materiale principale e prestazioni: Corpo in plastica PBT ad alta resistenza, griffe di ritegno in acciaio inox, anelli di tenuta in gomma nitrilica NBR. Pienamente compatibile con tubi pneumatici in nylon PU e PA, adatti sia per circuiti pneumatici a pressione negativa del vuoto che a pressione positiva dell'aria compressa, ampiamente utilizzati in apparecchiature automatizzate e sistemi di distribuzione dell'aria robotizzati.

2. Classificazione dei raccordi a T di tipo T KQ2T e definizione del modello

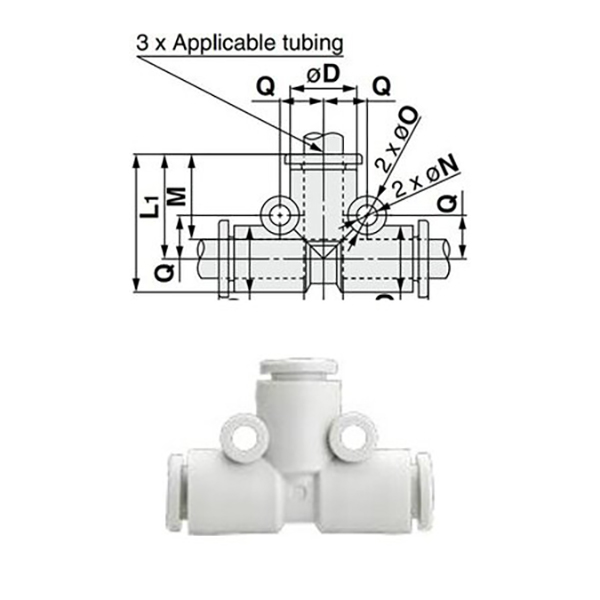

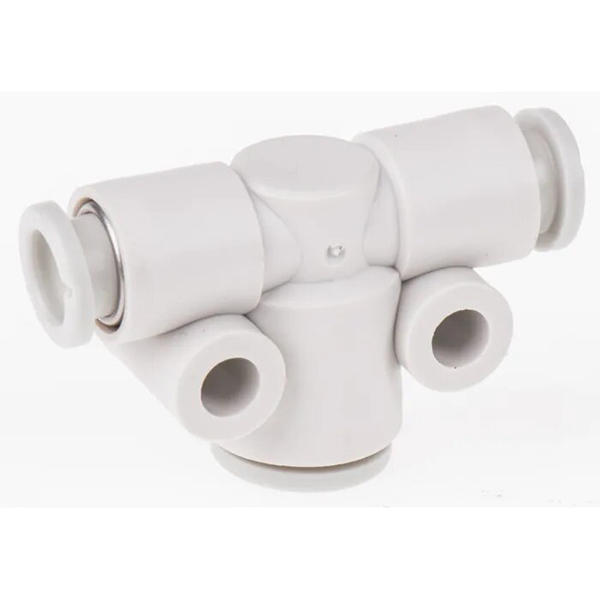

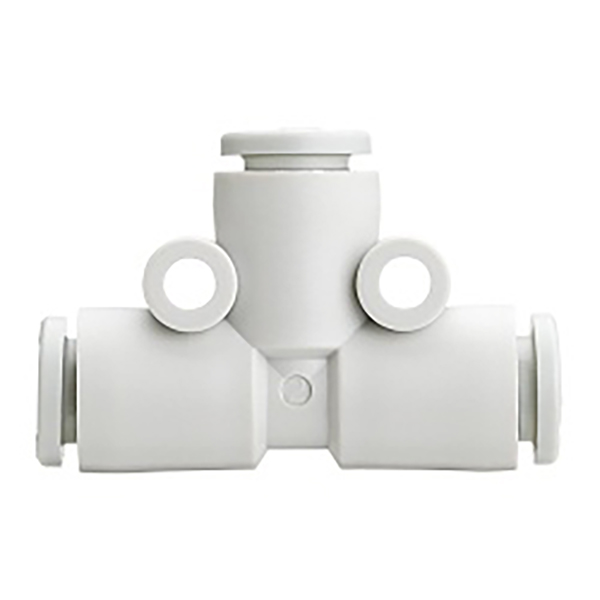

2.1 T a diametro uguale (KQ2T□□-00, a 3 vie senza filettatura, stessa dimensione)

Tre porte adottano lo stesso diametro del tubo, senza filettatura, dedicate per un'equa deviazione dell'aria di tubazioni pneumatiche con le stesse specifiche.

2.2 T di riduzione (KQ2T①-②, conversione di tubazioni a doppia dimensione)

Entrambe le porte laterali adottano il diametro ①, la porta superiore centrale adotta il diametro ②, utilizzato per la conversione della tubazione e la distribuzione del flusso di tubi pneumatici di diverso calibro.

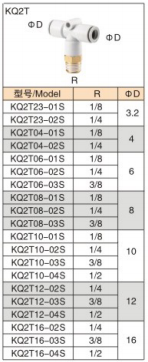

2.3 T con filettatura maschio conica R imperiale

Entrambe le porte laterali per l'inserimento del tubo, porta centrale con filettatura maschio conica R imperiale per il collegamento filettato con valvole pneumatiche, cilindri e altri componenti.

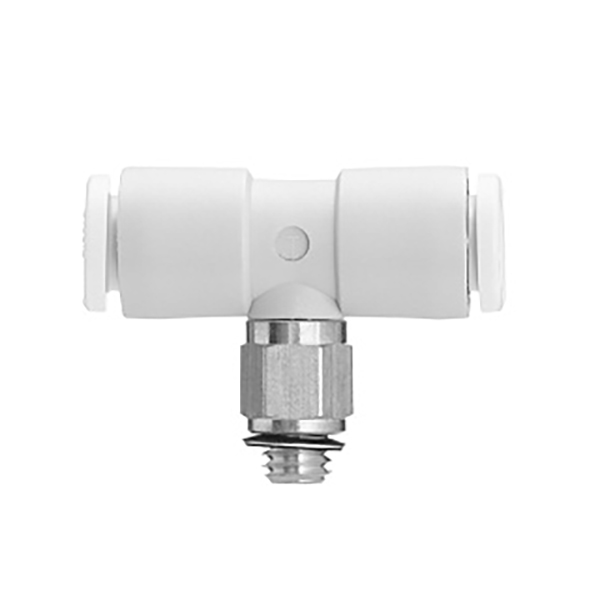

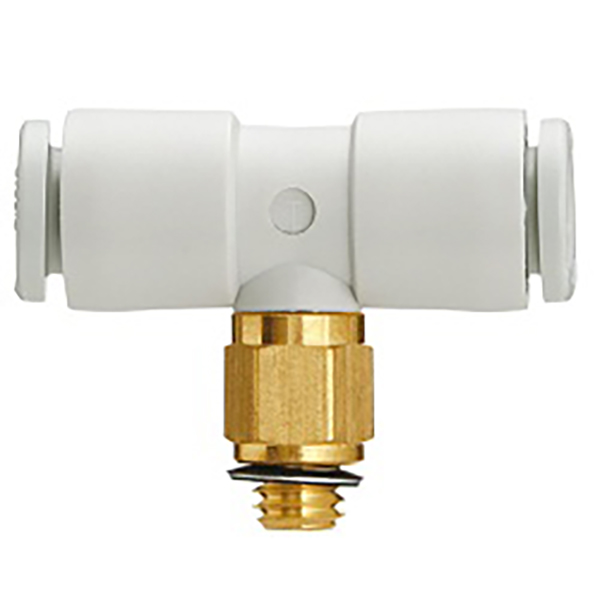

T maschio con filettatura fine metrica 2.4

Entrambe le porte laterali per l'inserimento del tubo, porta centrale con filettatura maschio metrica fine, adatta per componenti pneumatici miniaturizzati e tubazioni per apparecchiature di automazione di precisione.

3. Sottoserie incrociata a 4 vie (KQ2TW / KQ2TX / KQ2TY)

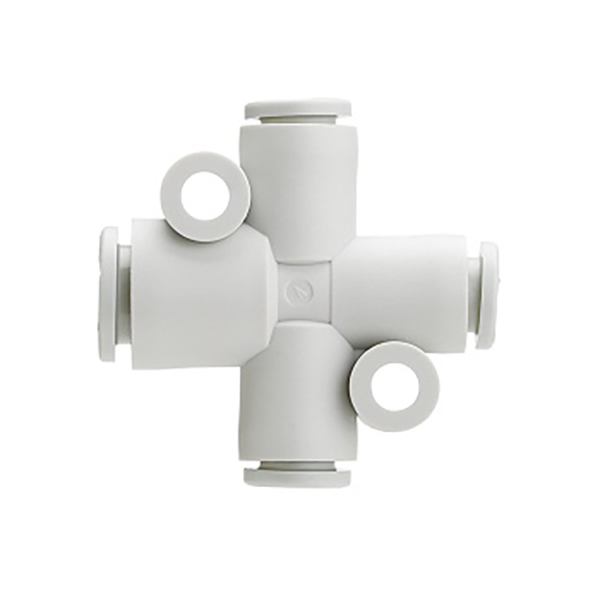

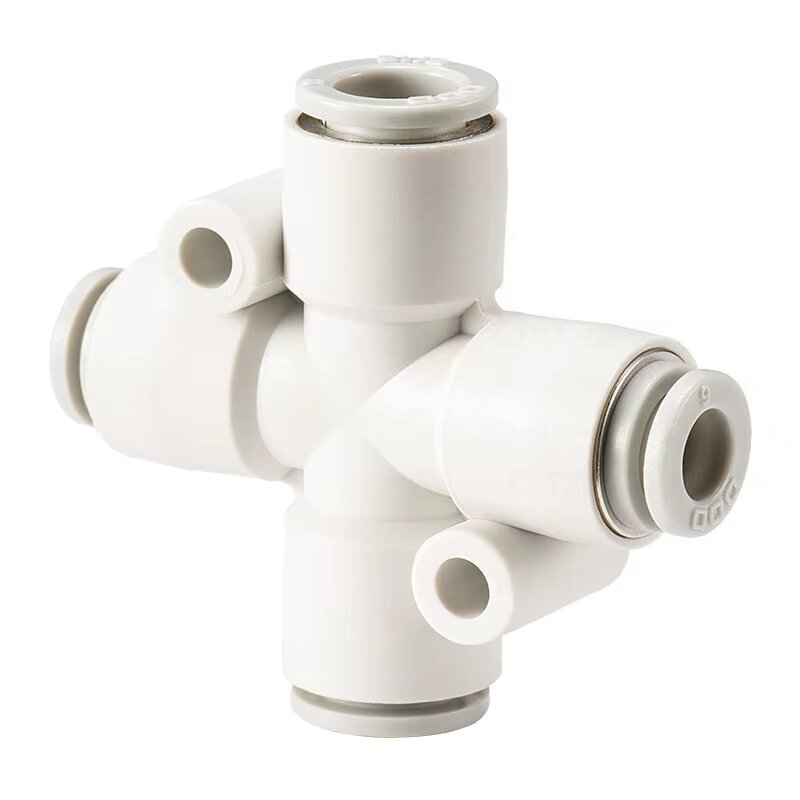

3.1 KQ2TW Raccordo incrociato a diametro uguale (4 porte stessa dimensione)

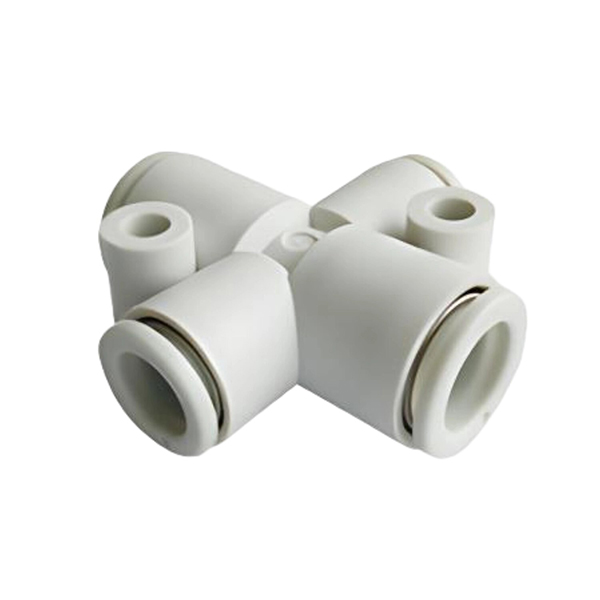

3.2 KQ2TX Raccordo a croce riduttore (Tipo 1)

3.3 KQ2TY Raccordo incrociato riduttore (Tipo 2)

4. Specifiche tecniche

5. Scenari applicativi

     • Ramificazione della sorgente d'aria e deviazione delle tubazioni per apparecchiature di produzione automatizzate

     • Distribuzione di circuiti pneumatici per bracci robotici e sistemi a ventose a vuoto

     • Distribuzione dell'aria multidirezionale per circuiti di controllo pneumatici dei cilindri

     • Collegamento compatto della tubazione e conversione del diametro per sistemi pneumatici di precisione

6. Guida alla selezione del modello

     • T di uguale diametro: Scegliere KQ2Txx-00 per tubazioni a 3 vie con diametri dei tubi completamente uniformi

     • T di riduzione: Scegliere KQ2T①-② per tubazioni con lo stesso diametro laterale e diametro medio diverso

     • T filettato: Scegliere KQ2Txx-01S (sistema imperiale) / serie M (sistema metrico) per la connessione filettata con valvole e cilindri

     • Distribuzione incrociata a 4 vie: Scegliere la serie KQ2TW/TX/TY per scenari che richiedono una diramazione della pipeline a quattro vie
