Raccordi istantanei rotanti girevoli serie KS / KX

Raccordi automatici girevoli girevoli serie SOLH KS/KX

Marca: SOLH di Riche Technology | Giunto rotante pneumatico rotante a 360°

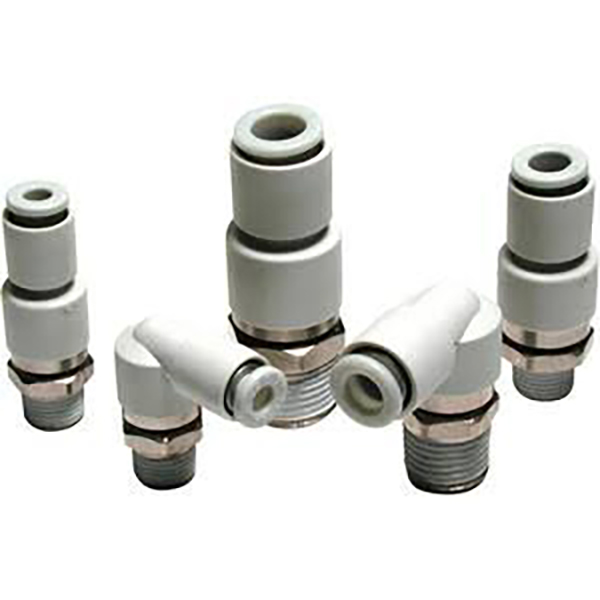

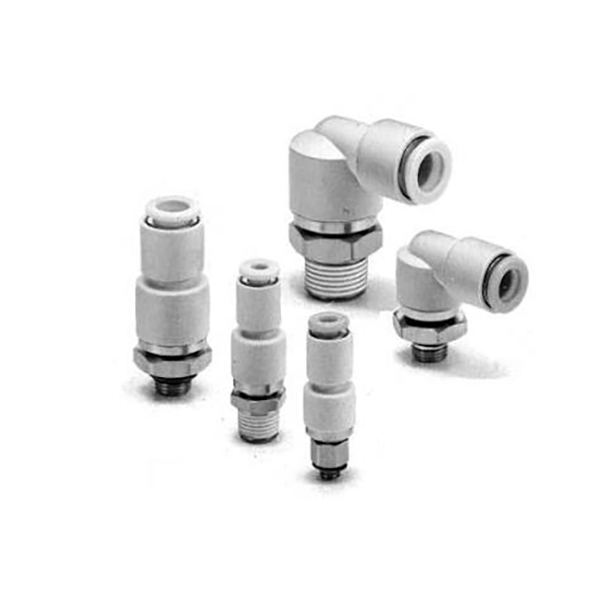

1. Panoramica del prodotto

  Le serie KS / KX sono raccordi istantanei rotanti progettati per applicazioni oscillanti e rotanti continue a 360° come manipolatori robotici, tavole rotanti ed estremità di cilindri oscillanti. Impediscono che il circuito respiratorio si aggrovigli, si attorcigli o si separi durante il movimento.

     • KS = Tipo girevole standard (cuscinetto a sfera singolo)

     • KX = Tipo girevole ad alta velocità (doppi cuscinetti a sfera)

2. Differenza fondamentale: KS vs KX

     • Tipo standard KS: Cuscinetto a sfere singolo, coppia ridotta. Velocità massima: 500 giri/min (φ4/φ6), 400 giri/min (φ8), 300 giri/min (φ10), 250 giri/min (φ12). Adatto per oscillazione a velocità medio-bassa e rotazione intermittente.

     • Tipo KX ad alta velocità: Doppi cuscinetti a sfera, coppia ultrabassa, rotazione più fluida. Velocità massima: 1500 giri/min (φ4/φ6), 1200 giri/min (φ8), 1000 giri/min (φ10/φ12). Adatto per rotazione continua ad alta velocità e oscillazione frequente.

3. Funzionalità principali

     • ✅ Rotazione libera a 360°: Il gruppo cuscinetto integrato elimina l'annodamento e la torsione del tubo alle estremità rotanti.

     • ✅ Bassa coppia di rotazione: Solo 0,006～0,022 N·m a 0,5 MPa, carico aggiuntivo minimo sugli assi di movimento.

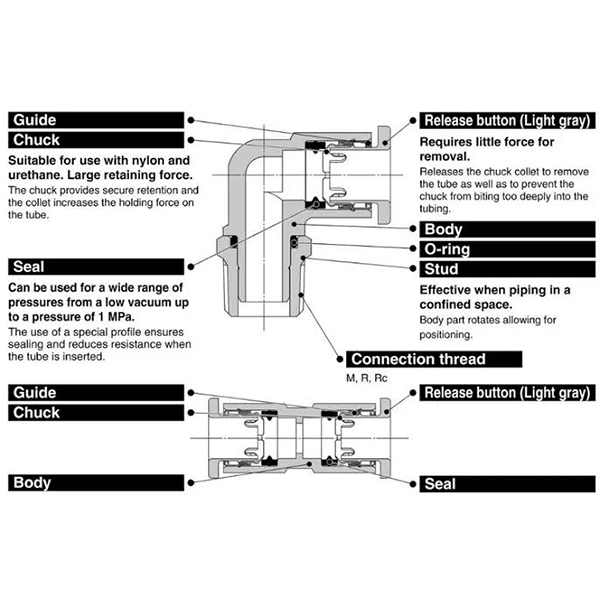

     • ✅ Struttura interna antirotazione: Impedisce che il tubo ruoti insieme al raccordo e prolunga la durata del tubo.

     • ✅ Costruzione senza rame: Nichelatura chimica, utilizzabile in ambienti con limitazioni del rame (semiconduttori, lavorazione alimentare, applicazioni mediche).

     • ✅ Push-to-Connect: Compatibile con tubi in PU, nylon e nylon morbido φ4/φ6/φ8/φ10/φ12. Blocco automatico all'inserimento, collare a pressione per un rilascio rapido.

     • ✅ Compatibile con il vuoto: −100 kPa ~ 1,0 MPa (non consigliato per il mantenimento del vuoto critico a causa di perdite intrinseche minori).

     • ✅ Sigillante preverniciato per filettature (suffisso S): Opzione standard; nessun nastro in PTFE richiesto durante l'installazione.

4. Denominazione ed esempi di modelli

  Serie standard KS

     • KSH06-02S: Dritto (H), tubo φ6, filettatura R1/4, sigillante preapplicato (S)

     • KSL08-01S: Gomito (L), tubo φ8, filettatura R1/8, sigillante preapplicato (S)

  Serie KX ad alta velocità

     • KXH04-M5: diritto (H), tubo φ4, filettatura metrica M5×0,8

     • KXL10-03S: Gomito (L), tubo φ10, filettatura R3/8, sigillante preapplicato (S)

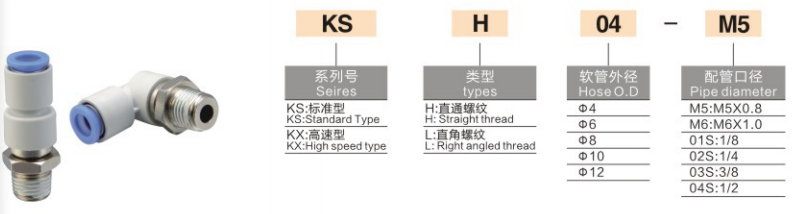

  Regola di denominazione

5. Specifiche tecniche

Parametri comuni

Coppia di rotazione a 0,5 MPa (N·m)

Velocità di rotazione massima (rpm)

6. Scenari applicativi

     1. Polso/giunto del robot: impedisce l'aggrovigliamento dei tubi sugli effettori finali del robot rotante.

     2. Tavole rotanti: alimentazione d'aria continua a 360° per tavole girevoli ad alta velocità.

     3. Estremità oscillanti del cilindro: meccanismi di oscillazione e ribaltamento per rilasciare lo stress di torsione sulle linee d'aria.

     4. Automazione generale: Gruppi pneumatici con oscillazione frequente e rotazione intermittente.

7. Raccordi automatici KS / KX rispetto ai normali raccordi automatici KQ

8. Guida alla selezione

     • Oscillazione a bassa velocità (≤500 giri/min) →KS, migliore rapporto costi/prestazioni

     • Rotazione continua ad alta velocità (>500 giri/min) →KX, doppio cuscinetto per una maggiore durata

     • Ambienti privi di rame e sensibili al vuoto → Preferire KS/KX
