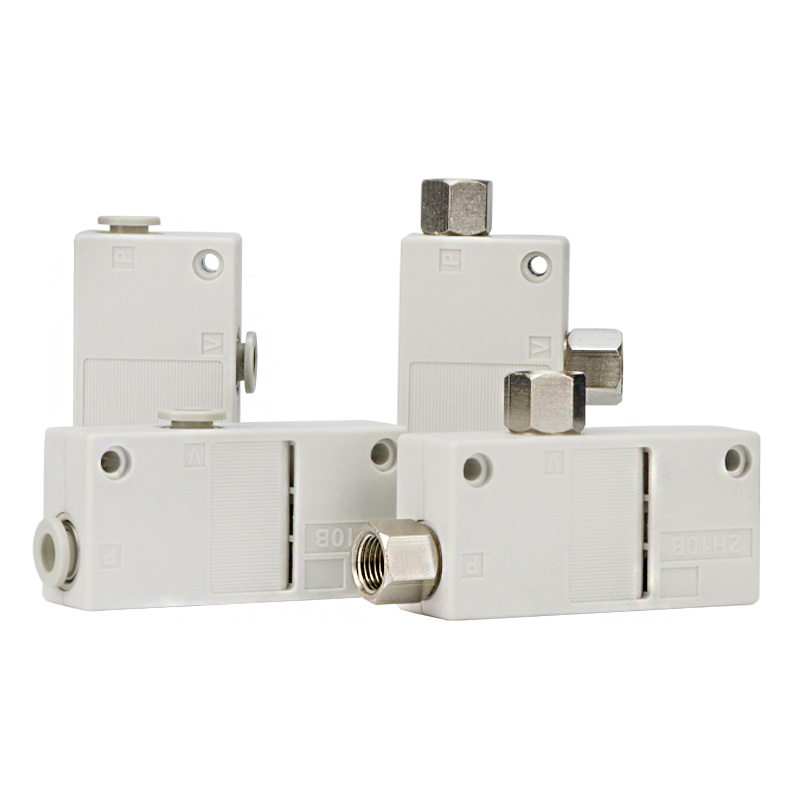

Eiettore per vuoto a scatola serie ZH‑B

Eiettore per vuoto a scatola serie ZH‑B | Generatore di vuoto Venturi monostadio con silenziatore incorporato

Marca: SOLH di Riche Technology | Sostituzione immediata compatibile con la serie ZH‑B importata

1. Panoramica del prodotto

     L'eiettore per vuoto di tipo scatolato ZH‑B adotta il principio Venturi monostadio con silenziatore integrato all'interno del corpo. Sono riservate solo due porte: porta di alimentazione SUP e porta di vuoto VAC, nessuna porta di scarico separata. L'aria di scarico viene scaricata direttamente attraverso il silenziatore integrato. Installazione estremamente semplice senza necessità di silenziatore esterno. Completamente intercambiabile con ZH‑B importato in termini di dimensioni e interfaccia di connessione. Disponibili due versioni ad alte prestazioni: tipo S ad alto vuoto e tipo L ad alto flusso, con dimensioni degli ugelli complete. Ideale per piccoli dispositivi di automazione compatti e applicazioni pick-and-place di robot.

  Distinzione del modello

     • Tipo di scatola ZH‑B: Silenziatore integrato, 2 porte (SUP e VAC)

     • Tipo con attacchi su corpo ZH‑D: Nessun silenziatore incorporato, 3 porte indipendenti SUP/VAC/EXH per tubazioni esterne

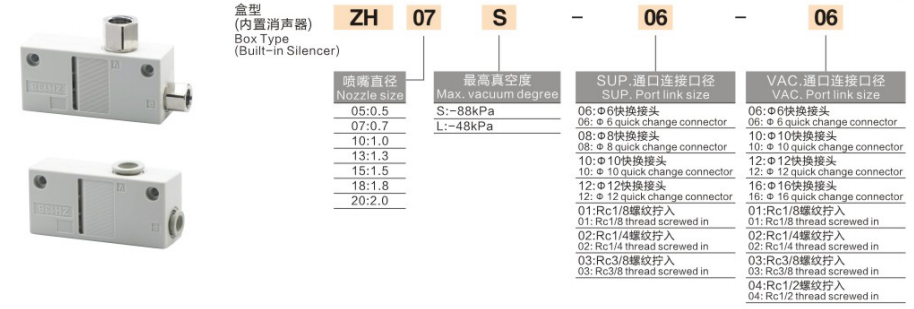

2. Spiegazione completa della codifica del modello

  Esempio:ZH07S‑06‑06

     • ZH: Codice serie, eiettore per vuoto a scatola con silenziatore incorporato

     • 07: Codice dimensione ugello

     • S/L: Caratteristica massima del vuoto. S = alto vuoto; L = flusso elevato

     • 06: Dimensioni della connessione della porta di alimentazione SUP

     • 06: Dimensioni della connessione della porta del vuoto VAC

  Tabella di riferimento dei codici di porta

  Esempio di ordine: ZH10S‑08‑10
     Eiettore per vuoto di tipo scatolato ZH con silenziatore integrato, ugello da Φ1,0 mm, grado S per alto vuoto; raccordo istantaneo porta di alimentazione Φ8, raccordo istantaneo porta vuoto Φ10.

3. Vantaggi prestazionali principali

     • Silenziatore integrato integrato: Non è richiesto alcun silenziatore esterno. L'aria di scarico viene scaricata attraverso la struttura silenziante interna. Meno pezzi di ricambio, bassa rumorosità e risparmio di spazio.

     • Solo 2 porte per un cablaggio semplice: Solo porta di alimentazione aria SUP e porta di vuoto VAC, nessuna porta di scarico EXH separata. Perfetto per spazi di installazione compatti limitati.

     • Versioni a doppia prestazione opzionali

￮ S Alto vuoto (-88 kPa): Elevata forza di aspirazione per pezzi ben sigillati come lamiere di acciaio, vetro, PCB e alloggiamenti in plastica.

￮ L Portata elevata (-48 kPa): Flusso di aspirazione maggiore per compensare le perdite di vuoto, adatto per materiali porosi traspiranti tra cui carta, pellicola, cartone e schiuma.

     • Selezioni multiple di porte: Raccordi istantanei metrici ampiamente utilizzati per le macchine domestiche; Versioni con filettatura femmina RC per apparecchiature da esportazione.

     • Corpo leggero in PBT: Ugello in PBT stampato integralmente, peso ridotto, adatto per piccoli robot EOAT. Supporta il montaggio diretto con viti o l'installazione su staffa.

     • Funzionamento senza olio: È necessaria solo aria compressa filtrata secca, è vietata la lubrificazione con nebbia d'olio.

4. Specifiche Tecniche Standard

  Prestazioni di riferimento con pressione di alimentazione di 0,5 MPa

5. Tipo con scatola ZH‑B VS tipo con attacchi su corpo ZH‑D

6. Guida alla selezione

     • Selezione versione S/L

￮ ✅ S Alto vuoto: pezzi lisci e sigillati che richiedono una forte forza di aspirazione.

￮ ✅ L ad alto flusso: pezzi che perdono come cartone, pellicola, tessuto, un flusso elevato compensa le perdite di vuoto.

     • Selezione del foro dell'ugello: Selezionare in base all'area di assorbimento totale della ventosa. L'ugello più grande garantisce un flusso più elevato e un consumo d'aria maggiore. Evitare ugelli sovradimensionati per evitare sprechi di aria compressa.

     • Selezione della porta: Raccordi istantanei metrici (06/08/10) per l'automazione domestica; Filetto RC (01/02) per macchine da esportazione.

     • Rilevamento del vuoto: Nessun sensore di pressione integrato. Installare il vacuostato ZSE nel circuito del vuoto per la conferma del vuoto o l'allarme di parte mancante.

7. Circuito pneumatico standard

     Unità di servizio con sorgente d'aria AFC (unità a nebbia d'olio vietata) → Elettrovalvola 3/2 → Attacco di alimentazione SUP di ZH‑B; Porta del vuoto VAC → filtro del vuoto ZFC → ventosa del vuoto.

8. Note operative importanti

     • È severamente vietato utilizzare lubrificatori a nebbia d'olio. La contaminazione dell'olio ostruirà il minuscolo ugello e ridurrà la forza di aspirazione.

     • Il filtro dell'aspirazione ZFC deve essere installato sul lato dell'aspirazione per bloccare la polvere e proteggere l'ugello.

     • Pressione di alimentazione consigliata: 0,4~0,5MPa. Si sconsiglia il funzionamento continuo a lungo termine con una pressione massima di 0,6 MPa.

     • Mantenere il tubo tra l'eiettore e la ventosa il più corto possibile, ridurre il volume della tubazione per una risposta del vuoto più rapida.

     • L'elemento silenziatore incorporato accumula polvere dopo un uso prolungato. Pulire o sostituire l'elemento silenziatore quando l'aspirazione diminuisce.
