Eiettore per vuoto con porte sul corpo serie ZH‑D

Eiettore per vuoto con porte sul corpo serie ZH‑D | Generatore di vuoto a collegamento pneumatico diretto Venturi monostadio

Marca: SOLH di Riche Technology | Completamente intercambiabile dal punto di vista meccanico con il generatore di vuoto importato della serie ZH

1. Panoramica del prodotto

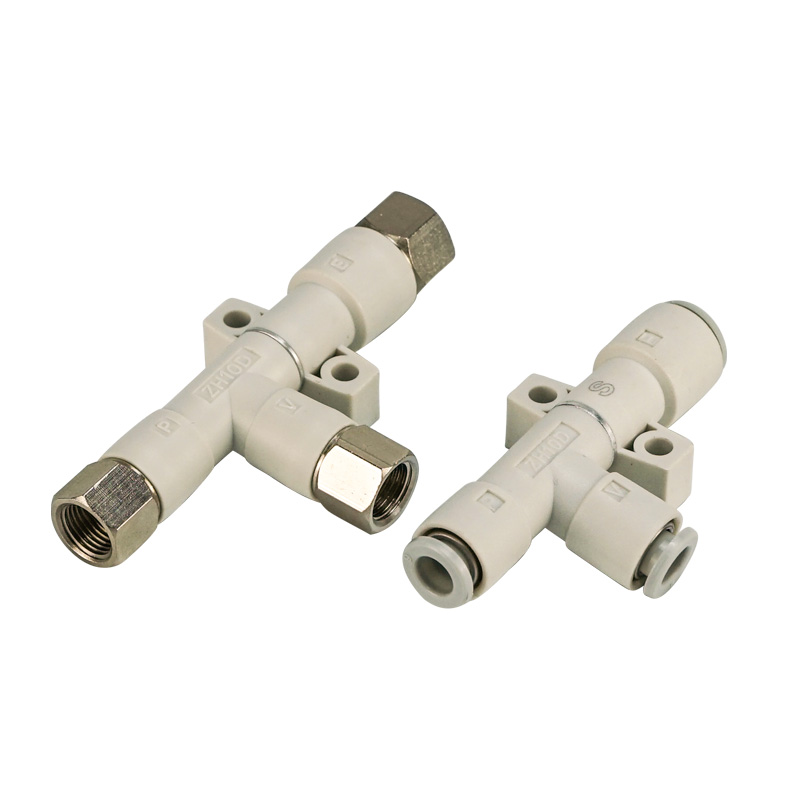

     Il tipo con porte sul corpo ZH‑D è un eiettore per vuoto Venturi monostadio. Tre porte indipendenti, tra cui la porta di alimentazione SUP, la porta del vuoto VAC e la porta di scarico EXH, richiedono tubazioni esterne. Nessun silenziatore incorporato nel corpo principale. Design compatto e leggero con struttura dell'ugello in resina integrata, completamente intercambiabile con la serie ZH importata.

  Distinzione del modello

     • Tipo con attacchi su corpo ZH‑D: Tre porte per tubazioni esterne, senza silenziatore incorporato.

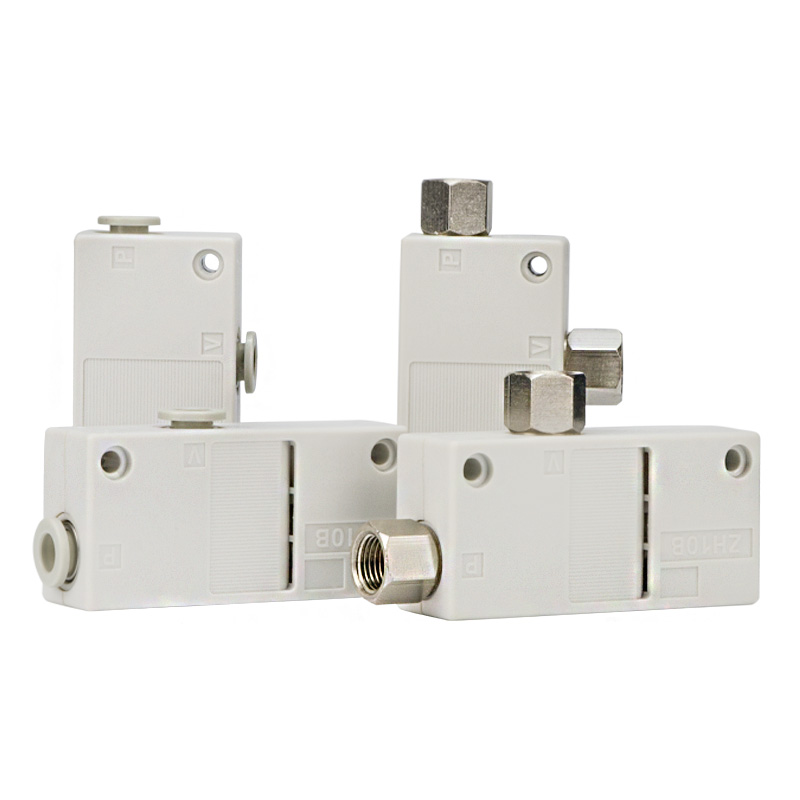

     • Tipo scatola ZH‑B: Dotato di silenziatore integrato all'interno del corpo, riservate solo le porte di alimentazione e aspirazione.

  Due gradi di prestazione:

     • Specifica S (alto vuoto): Vuoto massimo: ‑90 kPa, ideale per pezzi lisci sigillati.

     • Specifica L (flusso elevato): Flusso di aspirazione maggiore con livello di vuoto inferiore, per pezzi porosi traspiranti come carta, tessuto e cartone.

  Coperture del foro dell'ugello Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Supporta più opzioni di connessione: raccordo istantaneo, filettatura G/Rc, filettatura imperiale NPT. Molteplici soluzioni di montaggio: fissaggio diretto con viti, staffa di montaggio e installazione su guida DIN. Ampiamente applicato per applicazioni con effettori finali robot e moduli multistazione.

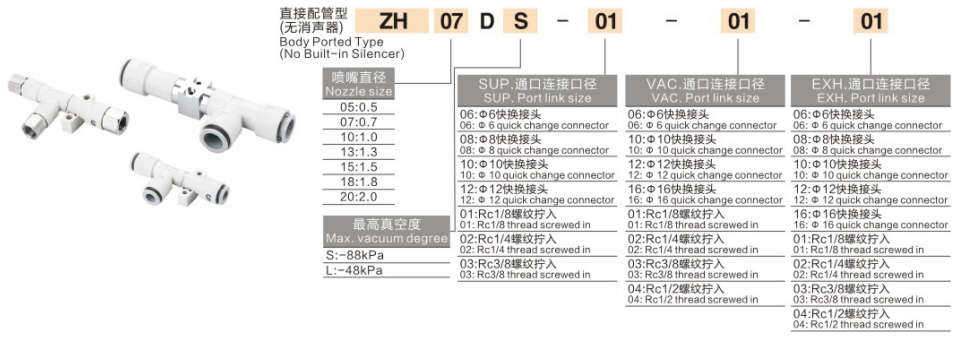

2. Spiegazione completa della codifica del modello

Modellolo di esempio:ZH10DSA‑06‑08‑10

     • ZH: Codice della serie dell'eiettore per vuoto

     • 10: Codice foro ugello

     • D/B: Forma del corpo. D = tipo con attacchi su corpo con 3 porte esterne senza silenziatore incorporato; B = scatolato con silenziatore integrato

     • S/L: Caratteristica del vuoto. S = tipo finale ad alto vuoto -90 kPa con portata di aspirazione moderata; L = tipo a flusso elevato. ZH05‑13 finale ‑48 kPa; ZH15‑20 Ultimate ‑66 kPa, flusso elevato per pezzi traspiranti

     • A: Versione leggera di nuova generazione con dimensioni ridotte e peso ridotto

     • ‑06‑08‑10: Specifica della porta(ALIMENTAZIONE‑VAC‑SCAR). Il numero a due cifre indica la dimensione del raccordo istantaneo metrico (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 per filettatura G/Rc; N01/N02 per filettatura imperiale NPT.

  Esempio di ordine: ZH13DSA‑08‑10‑10
     eiettore per vuoto ZH con porte sul corpo, ugello da Φ1,3 mm, grado S per vuoto elevato, nuova versione leggera A; attacco di alimentazione Φ8, attacco del vuoto Φ10, attacco di scarico Φ10 raccordo istantaneo.

3. Vantaggi prestazionali principali

     • Tre porte esterne completamente indipendenti: Alimentazione di alimentazione separata, vuoto VCA e porte di scarico di scarico. Il gas di scarico può collegare un silenziatore esterno o una tubazione di scarico centralizzata. Adatto per l'effettore finale del robot e l'integrazione del modulo, libero da vincoli di spazio interno del silenziatore.

     • Ugello in resina integrato leggero: Ugello e corpo principale stampati integralmente per una notevole riduzione del peso, perfetti per EOAT in movimento ad alta velocità. La nuova versione A accorcia lunghezza e altezza, peso ridotto fino al 74%.

     • Opzioni di doppia prestazione del vuoto: S alto vuoto per pezzi lisci e sigillati, inclusi vetro, lamiera e alloggiamento in plastica; L ad alto flusso per cartone, pellicola, tessuto e materiali soggetti a perdite per la compensazione delle perdite.

     • Ricche selezioni di porte: Raccordo istantaneo metrico, filettatura tubo G/Rc e filettatura imperiale NPT per l'adattamento delle apparecchiature del mercato globale.

     • Metodi di montaggio diversificati: Fissaggio diretto con viti, staffa standard, staffa a L e montaggio su guida DIN per un layout flessibile.

     • Requisiti di funzionamento senza olio: La lubrificazione con nebbia d'olio è vietata, è necessaria solo aria compressa secca filtrata.

4. Specifiche Tecniche Standard

Prestazioni con pressione di alimentazione di 0,5 MPa (ANR)

Per la variante L-high-flow: portata di aspirazione maggiore con foro dell'ugello identico con livello di vuoto finale inferiore.

5. Tabella comparativa ZH‑D VS ZH‑B

6. Guida alla selezione passo dopo passo

     • Selezione delle prestazioni S/L

 ￮ ✅ S alto vuoto (‑90kPa): pezzi lisci e sigillati come piastre di acciaio, vetro, alloggiamenti in plastica, PCB; perdite minori, è richiesta un'elevata forza di assorbimento.

 ￮ ✅ L ad alto flusso: cartone, schiuma, pellicola, tessuto e altri pezzi traspiranti soggetti a perdite, un flusso elevato compensa le perdite di vuoto.

     • Selezione del foro dell'ugello: Selezionare in base all'area di assorbimento totale della ventosa. L'ugello più grande garantisce un flusso di aspirazione più elevato e un consumo d'aria maggiore. Evitare ugelli sovradimensionati per evitare sprechi di aria compressa.

     • Selezione del tipo di porta: Raccordo istantaneo metrico (06/08/10/12) per apparecchiature di automazione domestica; Filettatura G/filettatura NPT per macchine per l'esportazione all'estero.

     • Nota sulla gestione dello scarico per il tipo D: La variante D non è dotata di silenziatore incorporato. L'attacco di scarico di scarico deve essere collegato al silenziatore esterno, altrimenti il ​​rumore sarà estremo; o far uscire il tubo di scarico dall'armadietto dell'apparecchiatura.

     • Soluzione per il rilevamento del vuoto: eiettore per vuoto serie ZH senza pressostato incorporato. Aggiungere il vacuostato esterno ZSE se è necessario il feedback del segnale.

7. Scenari applicativi tipici

     • Prelievo all'estremità del braccio robot EOAT: movimentazione di parti in plastica 3C, PCB e fogli di batterie

     • Industria dell'imballaggio: prelievo di cartoni, film e materiale cartaceo

     • Sformatura di pezzi di piccole dimensioni per robot di stampaggio a iniezione

     • Modulo di vuoto multiparallelo per aspirazione sincrona a ventose multiple

     • Stazioni di automazione che richiedono lo scarico centralizzato dei gas di scarico all'esterno dell'alloggiamento delle apparecchiature

8. Descrizione dello schema del circuito pneumatico standard

     Circuito standard con porte sul corpo ZH‑D: filtro della sorgente d'aria AFC (unità a nebbia d'olio vietata) → elettrovalvola 3/2 → attacco di alimentazione SUP di ZH‑D; La porta del vuoto VAC collega il filtro del vuoto ZFC quindi alla ventosa; L'attacco di scarico EXH collega il silenziatore esterno o il tubo di scarico instradato all'esterno dell'apparecchiatura.

9. Note operative importanti

     • L'utilizzo di lubrificatori a nebbia d'olio è severamente vietato. L'olio contaminante ostruirà il minuscolo orifizio dell'ugello, causando il decadimento della forza di aspirazione o il guasto completo. Per il trattamento della fonte d'aria deve essere adottato solo il filtro dell'aria.

     • Il filtro del vuoto in linea ZFC deve essere installato sul lato del vuoto. L'ingresso di particelle di polvere porterà al blocco dell'ugello.

     • Per l'eiettore ZH‑D con porte sul corpo, l'attacco di scarico di scarico deve essere dotato di silenziatore per evitare un livello di rumore eccessivo.

     • Pressione di alimentazione consigliata: 0,4‑0,5 MPa. Si sconsiglia il funzionamento continuo a lungo termine al di sotto di 0,6 MPa.

     • Ridurre al minimo la lunghezza del tubo tra l'eiettore e la ventosa, ridurre il volume della tubazione per una risposta del vuoto più rapida.
