Eiettore per vuoto dritto in linea serie ZU

Eiettore per vuoto dritto in linea serie ZU | Generatore di vuoto con inserto a tubo dritto SOLH

Marca: SOLH di Riche Technology | Eiettore per vuoto in linea intercambiabile standard SMC

1. Panoramica del prodotto

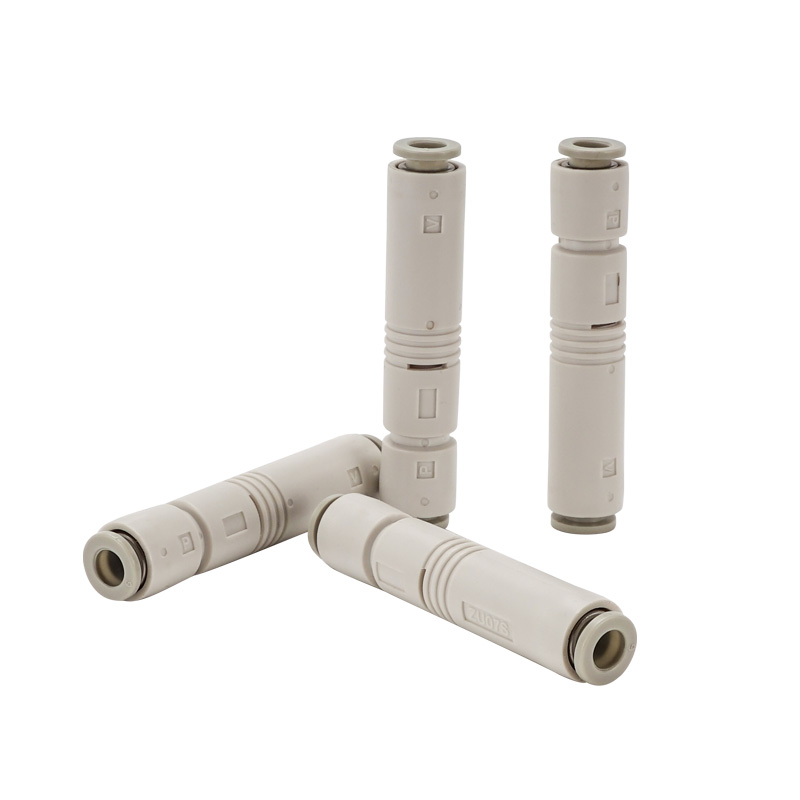

     La serie ZU è un eiettore per vuoto a tubo dritto in linea. L'attacco del vuoto e l'attacco dell'alimentazione dell'aria sono disposti coassialmente in linea retta. Presenta dimensioni più piccole, peso ultraleggero e installazione salvaspazio. Adatto per ventose distribuite, componenti in movimento e spazi ristretti.

2. Struttura principale e principio di funzionamento

     • Struttura: Porta di alimentazione SUP → ugello → sezione diffusore → porta del vuoto VAC → porta di scarico EXH, corpo in resina stampata integralmente.

     • Principio: Il getto di aria compressa ad alta velocità attraverso l'ugello crea una pressione negativa sulla porta del vuoto per l'aspirazione del vuoto; scarico con struttura silenziante incorporata.

     • Materiale: Corpo principale: resina PBT tecnica; raccordo istantaneo: POM. Senza rame e senza fluoro, conforme alla direttiva RoHS.

     • Peso: ZU05 ≈6,5 g, ZU07≈7,0 g; Nuova versione migliorata ZU□A solo 3,9 g.

3. Regola di codifica del modello (standard SMC)

  Vecchia versione (ZU05 / ZU07)

  Formato: ZU + foro ugello + tipo (S/L)

     • ZU05S: ugello Φ0,5, tipo ad alto vuoto (-84kPa)

     • ZU05L: ugello Φ0,5, tipo a flusso elevato (-48 kPa)

     • ZU07S: ugello Φ0,7, tipo ad alto vuoto

     • ZU07L: ugello Φ0,7, tipo a flusso elevato

  Nuova versione migliorata (ZU□A, più corta e leggera)

  Formato: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Alto vuoto (-87~-90kPa); L = Portata elevata (-48kPa)

     • A = versione potenziata: lunghezza accorciata dell'11%, peso ridotto del 40%

4. Tabella dei parametri chiave a pressione di alimentazione standard di 0,45 MPa

5. S Alto vuoto VS L Alto flusso

     • S Tipo ad alto vuoto: Vuoto massimo: -84~-90kPa. Per ventose piccole, pezzi sottili e ben sigillati che richiedono una forte forza di aspirazione, come componenti elettronici e pellicole sottili.

     • L Tipo a flusso elevato: Vuoto massimo: -48 kPa con flusso di aspirazione maggiore. Adatto per pezzi con superfici porose/ruvide, ventose di grandi dimensioni, perdite elevate e richiesta di risposta rapida, ad es. cartone e tavola di legno.

6. Guida all'installazione e alle tubazioni

  1. Installazione: Montabile con qualsiasi orientamento, non è necessaria alcuna staffa di fissaggio; può essere inserito direttamente al centro della tubazione dell'aria.

  2. Tubazioni

￮ Porta di alimentazione SUP: collegare il tubo dell'aria Φ6 (standard)

￮ Porta del vuoto VAC: collegare la ventosa/la tubazione del vuoto

￮ Attacco di scarico scarico: aperto all'atmosfera, non ostruire

  3. Pressione: Standard 0,45MPa, campo di lavoro 0,1~0,6MPa

  4. Temperatura: 5~50℃ (senza formazione di ghiaccio nella fonte d'aria)

7. Scenari applicativi tipici

     • Elettronica 3C, semiconduttore, adsorbimento distribuito con piccole ventose

     • Linea di produzione di automazione, parti mobili/effettore finale del robot

     • Spazio di installazione ristretto, applicazioni leggere e con risposta ad alta velocità

     • Gestione di carta sottile, pellicola sottile, parti minuscole e chip elettronici

8. Confronto di selezione: ZU vs ZB vs ZL
